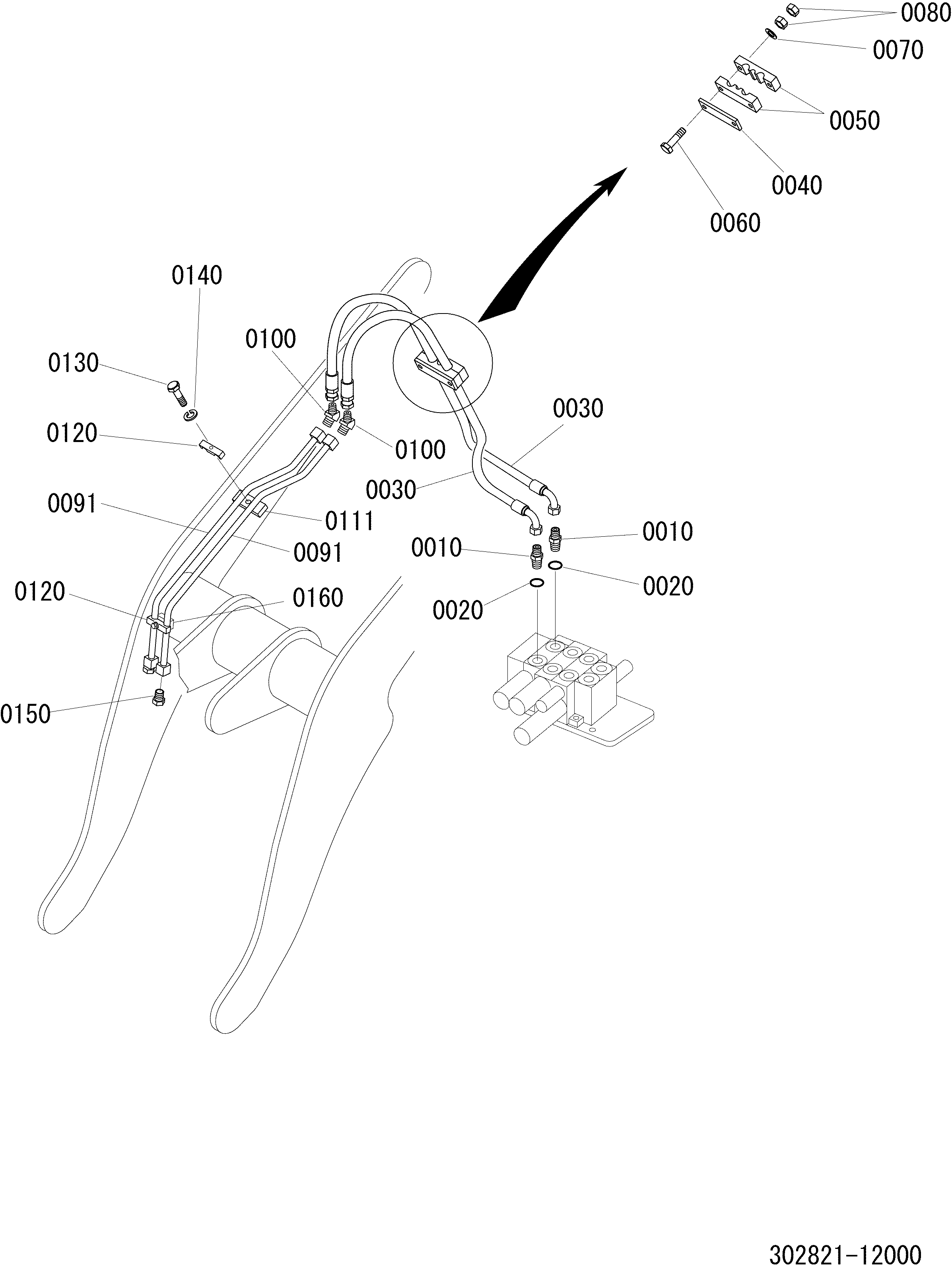

Управление комплект трубопроводы — HITACHI LX20-7
Заводская схема «Управление комплект трубопроводы» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 337821-11150 | Адаптер | 2 |
| 0020 | 120112-90800 | Уплотнительное кольцо | 2 |
| 0030 | 128440-09115 | Шланг | 2 |
| 0040 | 352821-11350 | Пластина | 1 |
| 0050 | 312822-11110 | Хомут | 2 |
| 0060 | 100112-10060 | Болт | 2 |
| 0070 | 108202-10020 | Шайба | 2 |
| 0080 | 103312-10080 | Гайка | 4 |
| 0091 | 302821-12110 | Трубка | 2 |
| 0100 | 123305-03030 | Угловой штуцер | 2 |
| 0120 | 331901-16170 | Держатель | 2 |
| 0130 | 100112-10035 | Болт | 2 |
| 0140 | 108002-10025 | W/S | 2 |
| 0150 | 123212-03000 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
