Кабина дверь — HITACHI LX20-7

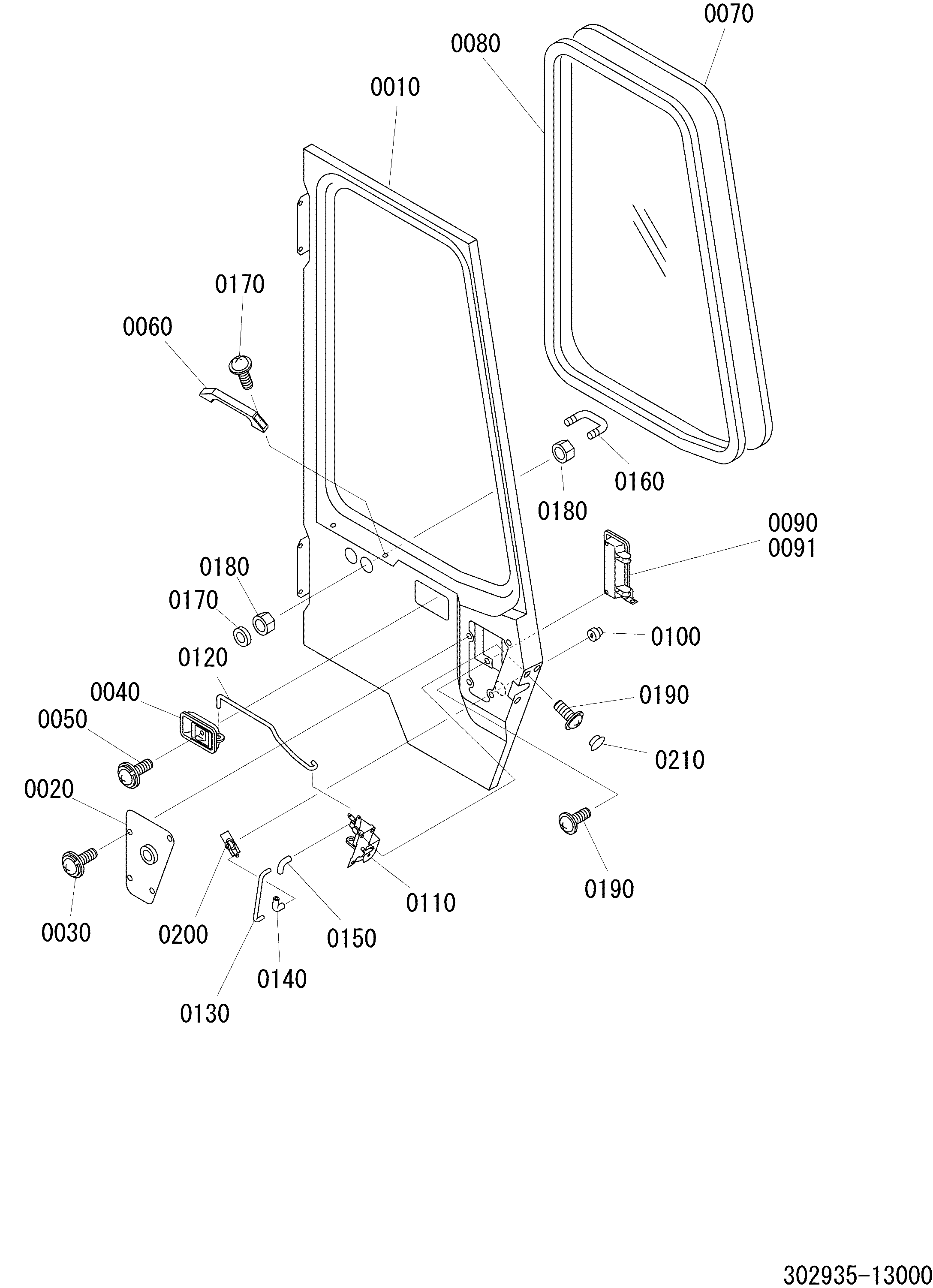

Заводская схема «Кабина дверь» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302935-10000 | Кабина в сборе | 1 | |
| 0020 | 302935-13120 | Крышка AS левый | 1 |
| 0030 | 302935-12130 | Винт | 4 |
| 0040 | 302935-12140 | Рукоятка | 1 |
| 0050 | 302935-11270 | Винт | 1 |
| 0060 | 310933-21120 | Рукоятка | 1 |
| 0070 | 302935-12150 | Стекло | 1 |
| 0080 | 302935-12280 | Резиновый, H | 1 |
| 0090 | 302935-13130 | Рукоятка AS | 1 |
| 0091 | 302935-13131 | Рукоятка AS | 1 |
| 0100 | 310933-22190 | Замок | 1 |
| 0110 | 310933-22430 | Блокировка, дверь | 1 |
| 0120 | 302935-13140 | Тяга | 1 |
| 0130 | 302935-12180 | Тяга | 1 |
| 0140 | 302935-12190 | Держатель | 1 |
| 0150 | 302935-12210 | Держатель | 1 |
| 0160 | 302935-12220 | U болт | 1 |
| 0170 | 156120-32200 | Уплотнительная втулка | 2 |
| 0180 | 302935-12230 | Гайка | 4 |
| 0190 | 302935-12250 | Винт | 7 |
| 0200 | 310933-22310 | Зажим | 1 |
| 0210 | 302935-12260 | Уплотнительная втулка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
