934-00: Кабина — HITACHI LX20-7

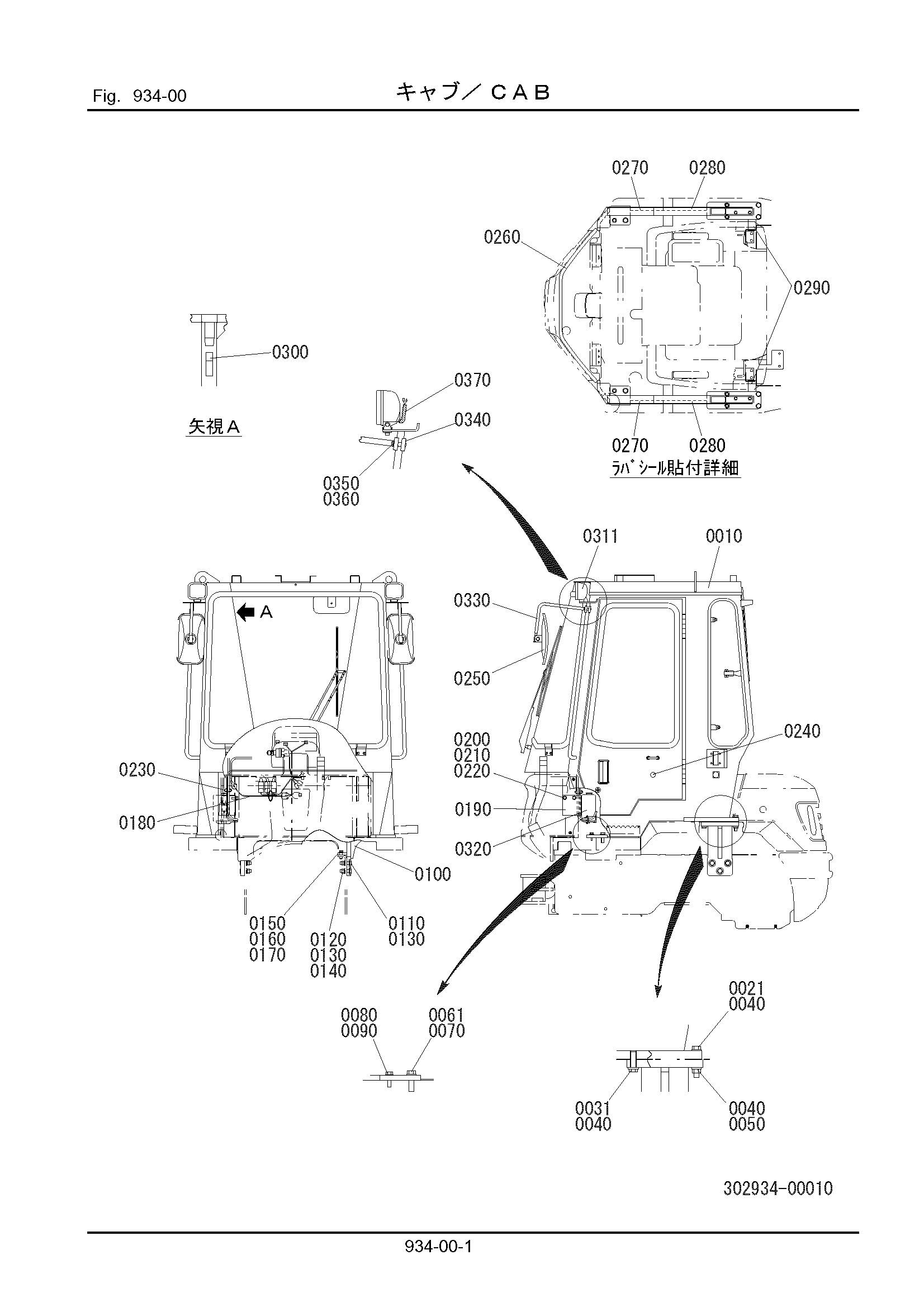

Заводская схема «934-00: Кабина» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302934-10000 | ROPS кабина AS | 1 |
| 0021 | 100122-16090 | Болт | 4 |
| 0031 | 100122-16055 | Болт | 4 |
| 0040 | 550811-11440 | Шайба | 12 |
| 0050 | 103312-16130 | Гайка | 4 |
| 0061 | 100122-16055 | Болт | 2 |
| 0070 | 550811-11440 | Шайба | 2 |
| 0080 | 100112-12040 | Болт | 2 |
| 0090 | 550901-18270 | Шайба | 2 |
| 0100 | 302651-41110 | Кронштейн | 2 |
| 0110 | 100122-16060 | Болт | 6 |
| 0120 | 108002-16040 | W/S | 6 |
| 0130 | 550811-11440 | Шайба | 12 |
| 0140 | 103312-16130 | Гайка | 6 |
| 0150 | 100122-12045 | Болт | 4 |
| 0160 | 108002-12030 | W/S | 4 |
| 0170 | 550901-18270 | Шайба | 4 |
| 0180 | 323935-60110 | Жгут проводов | 1 |
| 0190 | 305935-10160 | Кронштейн | 1 |
| 0200 | 100112-12025 | Болт | 2 |
| 0210 | 108002-12030 | W/S | 2 |
| 0220 | 108202-12025 | Шайба | 2 |
| 0230 | 130410-05000 | Хомут, трос | 4 |
| 0240 | 360871-34490 | Пластина | 2 |
| 0250 | 336621-13150 | Зеркало, задний | 2 |
| 0260 | 302935-10110 | Уплотнение, резиновый | 1 |
| 0270 | 302935-10120 | Уплотнение, резиновый | 2 |
| 0280 | 302991-10130 | Уплотнение, резиновый | 2 |
| 0290 | 302935-10140 | Уплотнение, резиновый | 2 |
| 0300 | 302871-22120 | Лист, информационный | 1 |
| 0311 | 301136-53120 | Фонарь | 2 |
| 0320 | 302935-18310 | Бак, шайба | 1 |
| 0330 | 302934-10110 | Стойка, миррир | 2 |
| 0340 | 302934-10120 | Хомут | 2 |
| 0350 | 100112-08040 | Болт | 4 |
| 0360 | 108002-08020 | W/S | 4 |
| 0370 | 323121-51130 | Трубка, корругате | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
