Электрооборудование — HITACHI LX20-7

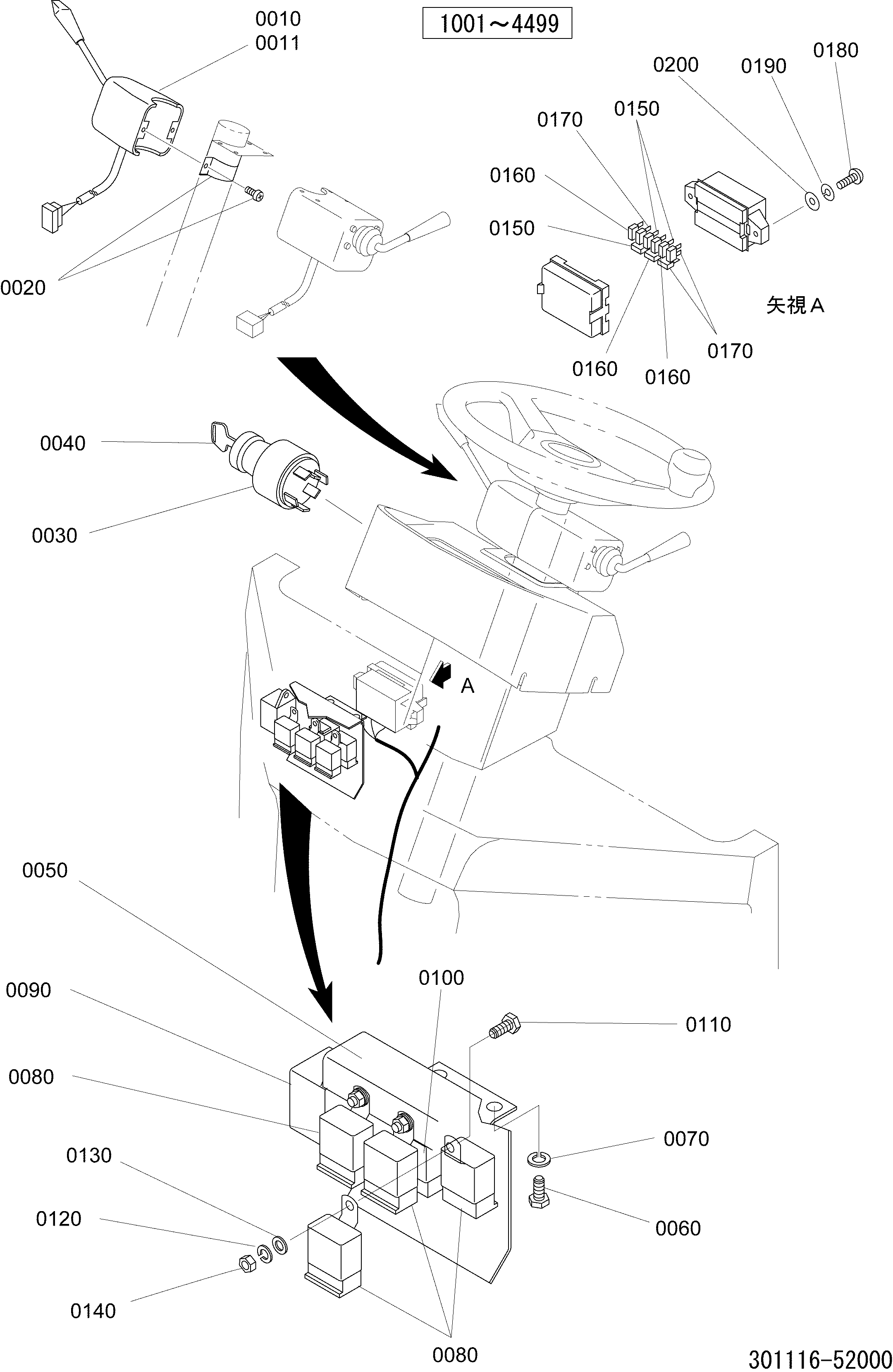

Заводская схема «Электрооборудование» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301116-52110 | Выключатель, фонарь комби. | 1 |
| 0011 | 301116-52111 | Выключатель, фонарь комби. | 1 |
| 0020 | 323116-52140 | Кронштейн | 1 |
| 0030 | 360112-11110 | Выключатель, стартер | 1 |
| 0040 | 621121-11140 | Шпонка, стартер | 2 |
| 301886-62110 | Шпонка, стартер | 2 | |
| 301886-63110 | Шпонка, стартер | 2 | |
| 0050 | 323116-52120 | Кронштейн | 1 |
| 0060 | 100112-08020 | Болт | 2 |
| 0070 | 108002-08020 | W/S | 2 |
| 0080 | 301116-52120 | Реле | 4 |
| 0090 | 301111-52110 | Таймер, глов | 1 |
| 0100 | 323121-52180 | Блок, фласхер | 1 |
| 0110 | 101002-06020 | Винт | 4 |
| 0120 | 108002-06015 | W/S | 4 |
| 0130 | 108202-06016 | Шайба | 4 |
| 0140 | 103312-06050 | Гайка | 4 |
| 0150 | 360111-52140 | Предохранитель | 4 |
| 0160 | 322111-11190 | Предохранитель 15A | 3 |
| 0170 | 360111-52350 | Предохранитель | 2 |
| 0180 | 101002-06020 | Винт | 2 |
| 0190 | 108002-06015 | W/S | 2 |
| 0200 | 108202-06016 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
