Силовой рулевое управление AS — HITACHI LX20-7

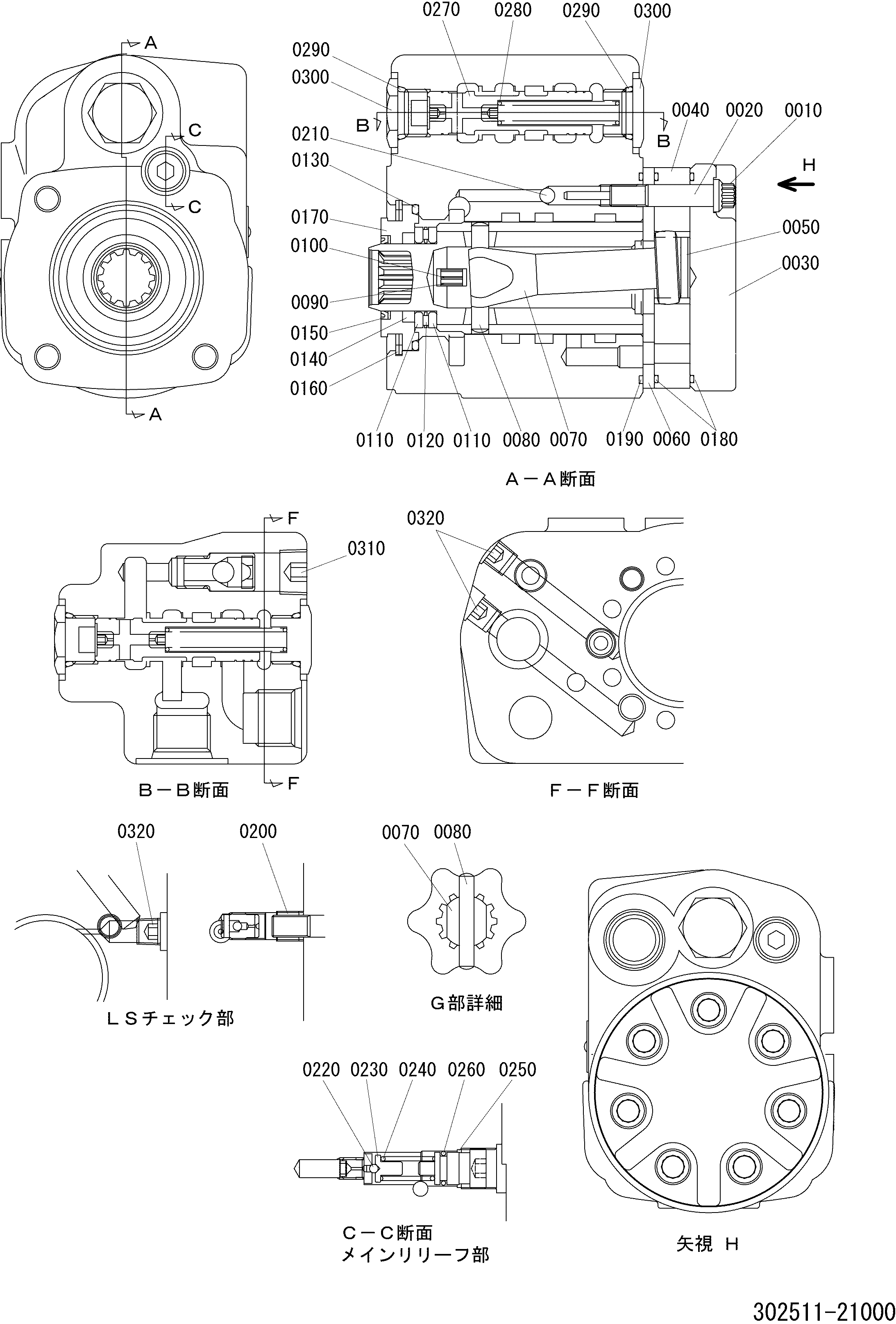

Заводская схема «Силовой рулевое управление AS» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 302511-21000 | Силовой рулевое управление AS | 1 | |
| 0010 | 370511-21180 | Винт | 6 |
| 0020 | 323511-21130 | Винт, фиксатор | 1 |
| 0030 | 334511-21140 | Колпачок | 1 |
| 0040 | 302511-21110 | Ротор | 1 |
| 0050 | 302511-21120 | Проставка | 1 |
| 0060 | 370511-21130 | Пластина | 1 |
| 0070 | 370511-21120 | Привод | 1 |
| 0080 | 310511-21150 | Палец | 1 |
| 0090 | 310511-21160 | Пружина | 4 |
| 0100 | 310511-21170 | Пружина | 2 |
| 0110 | 370511-21190 | Раке, подшипник | 2 |
| 0120 | 370511-21210 | Неедле, упорный | 1 |
| 0130 | 370511-21250 | Уплотнительное кольцо | 1 |
| 0140 | 370511-21230 | Уплотнение, масляный | 1 |
| 0150 | 370511-21240 | Уплотнение, пыль | 1 |
| 0160 | 370511-21260 | Кольцо, ретаининг | 1 |
| 0170 | 370511-21220 | Втулка | 1 |
| 0180 | 370511-21140 | Уплотнительное кольцо | 2 |
| 0190 | 323511-21160 | Уплотнительное кольцо | 1 |
| 0200 | 323511-21140 | Винт, адаптер | 1 |
| 0210 | 301516-21140 | Шарик | 1 |
| 0220 | 322511-21320 | Шарик | 1 |
| 0230 | 322511-21330 | Направляющая, шарик | 1 |
| 0240 | 322511-21340 | Пружина | 1 |
| 0250 | 301516-21150 | Пробка | 1 |
| 0260 | 120011-01000 | Уплотнительное кольцо | 1 |
| 0270 | 301516-21160 | Золотник AS | 1 |
| 0280 | 322511-21390 | Пружина | 1 |
| 0290 | 120011-01600 | Уплотнительное кольцо | 2 |
| 0300 | 322511-21380 | Пробка | 2 |
| 0310 | 301516-21170 | Пробка | 1 |
| 0320 | 301516-21180 | Пробка | 3 |
| 302511-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
