Крыло — HITACHI LX20-7

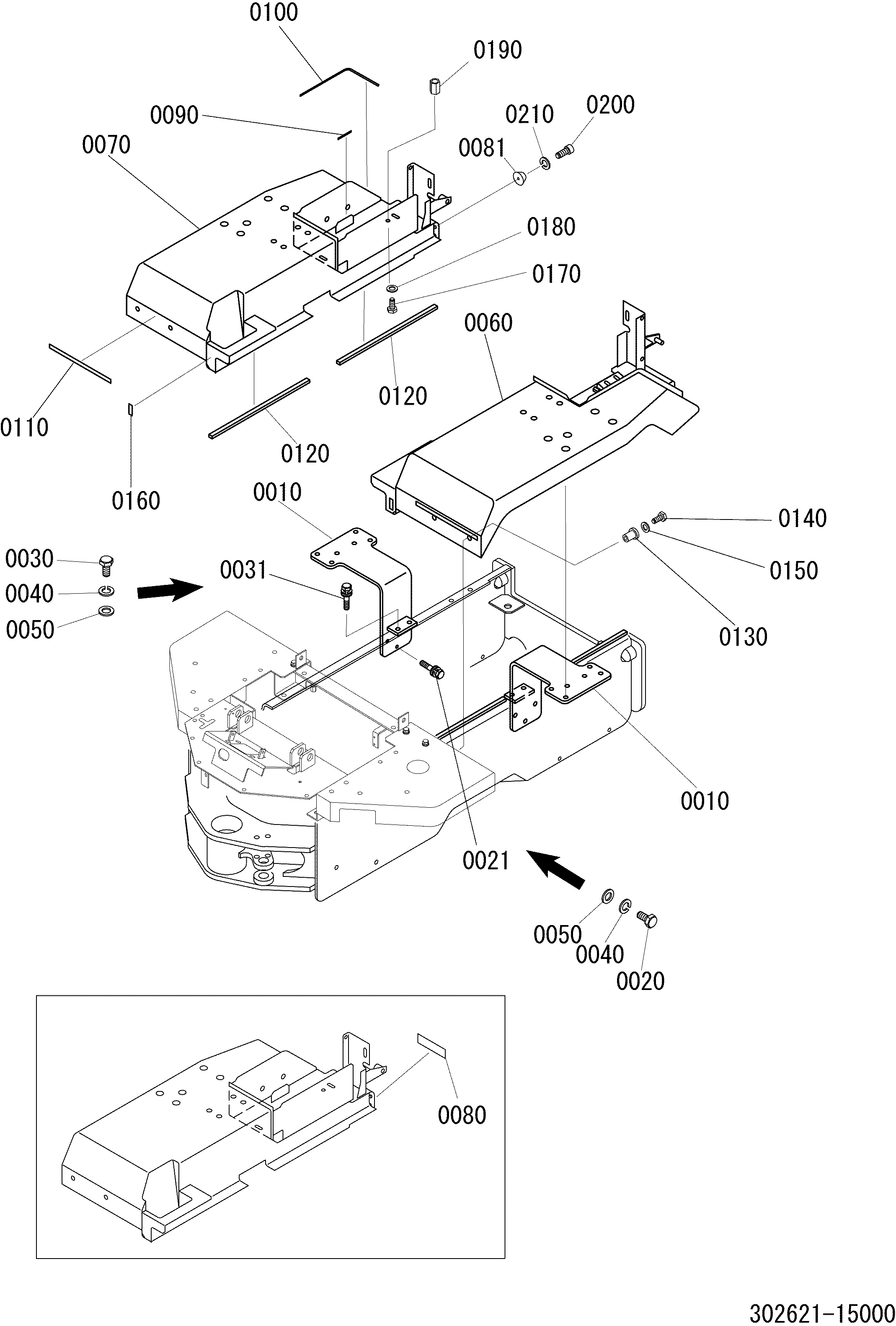

Заводская схема «Крыло» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302621-15110 | Кронштейн | 2 |
| 0020 | 100112-12030 | Болт | 6 |
| 0021 | 102312-12030 | Болт, с шайбой | 6 |
| 0030 | 100112-12040 | Болт | 4 |
| 0031 | 102312-12040 | Болт, с шайбой | 4 |
| 0040 | 108002-12030 | W/S | 10 |
| 0050 | 550901-18270 | Шайба | 10 |
| 0060 | 302621-15120 | Крыло левый | 1 |
| 0070 | 302621-15130 | Крыло правый | 1 |
| 0080 | 302621-15160 | Резиновая прокладка | 2 |
| 0081 | 621621-11290 | Резиновая прокладка | 2 |
| 0090 | 302621-15150 | Уплотнение, резиновый | 1 |
| 0100 | 146131-11048 | Уплотнение, резиновый | 2 |
| 0110 | 301616-13130 | Уплотнение, резиновый | 2 |
| 0120 | 302621-15140 | Уплотнение, резиновый | 4 |
| 0130 | 301616-11180 | Велл гайка | 4 |
| 301626-11180 | Велл гайка | 4 | |
| 0140 | 100112-08035 | Болт | 4 |
| 0150 | 360621-15170 | Шайба | 4 |
| 360611-13230 | Шайба | 4 | |
| 0160 | 302621-15170 | Уплотнение, резиновый | 2 |
| 0170 | 100112-10020 | Болт | 1 |
| 0180 | 108202-10020 | Шайба | 1 |
| 0190 | 199999-22007 | Гайка | 1 |
| 0200 | 101002-06020 | Винт | 2 |
| 0210 | 108002-06015 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
