Трубопроводы — HITACHI LX20-7

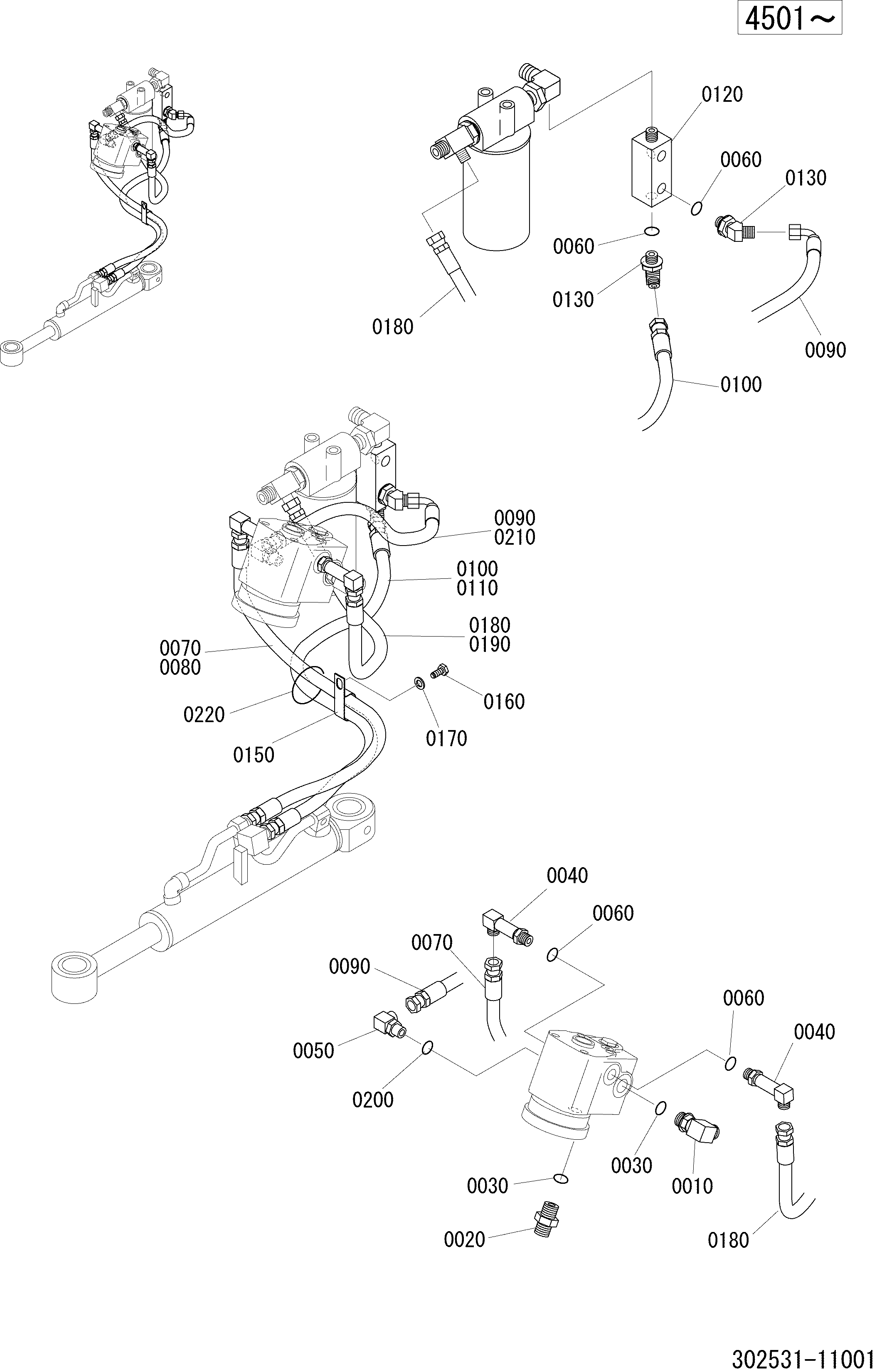

Заводская схема «Трубопроводы» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 124303-04000 | Угловой штуцер | 1 |
| 0020 | 124301-04000 | Разъём | 1 |
| 0030 | 120011-01800 | Уплотнительное кольцо | 2 |
| 0040 | 124304-03000 | Угловой штуцер | 2 |
| 0050 | 308271-11520 | Угловой штуцер | 1 |
| 0060 | 120011-01400 | Уплотнительное кольцо | 4 |
| 0070 | 125240-09080 | Шланг | 1 |
| 0080 | 132110-15080 | Трубка, коил | 1 |
| 0090 | 128540-09050 | Шланг | 1 |
| 0100 | 125240-09095 | Шланг | 1 |
| 0110 | 132110-15085 | Коил, трубка | 1 |
| 0120 | 302531-11140 | Клапан | 1 |
| 0130 | 124305-03000 | Угловой штуцер | 2 |
| 0150 | 346171-21160 | Хомут | 1 |
| 0160 | 100112-10020 | Болт | 1 |
| 0170 | 108002-10025 | W/S | 1 |
| 0180 | 128460-09065 | Шланг | 1 |
| 0190 | 132110-15065 | Трубка, коил | 1 |
| 0200 | 120011-01400 | Уплотнительное кольцо | 1 |
| 0210 | 132110-15050 | Трубка, коил | 1 |
| 0220 | 130410-05000 | Хомут, трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
