ＣＡＢ ＯＰ. ＡＩＲ ＣＯＮ．ＰＡＲＴＳ — HITACHI LX20-7

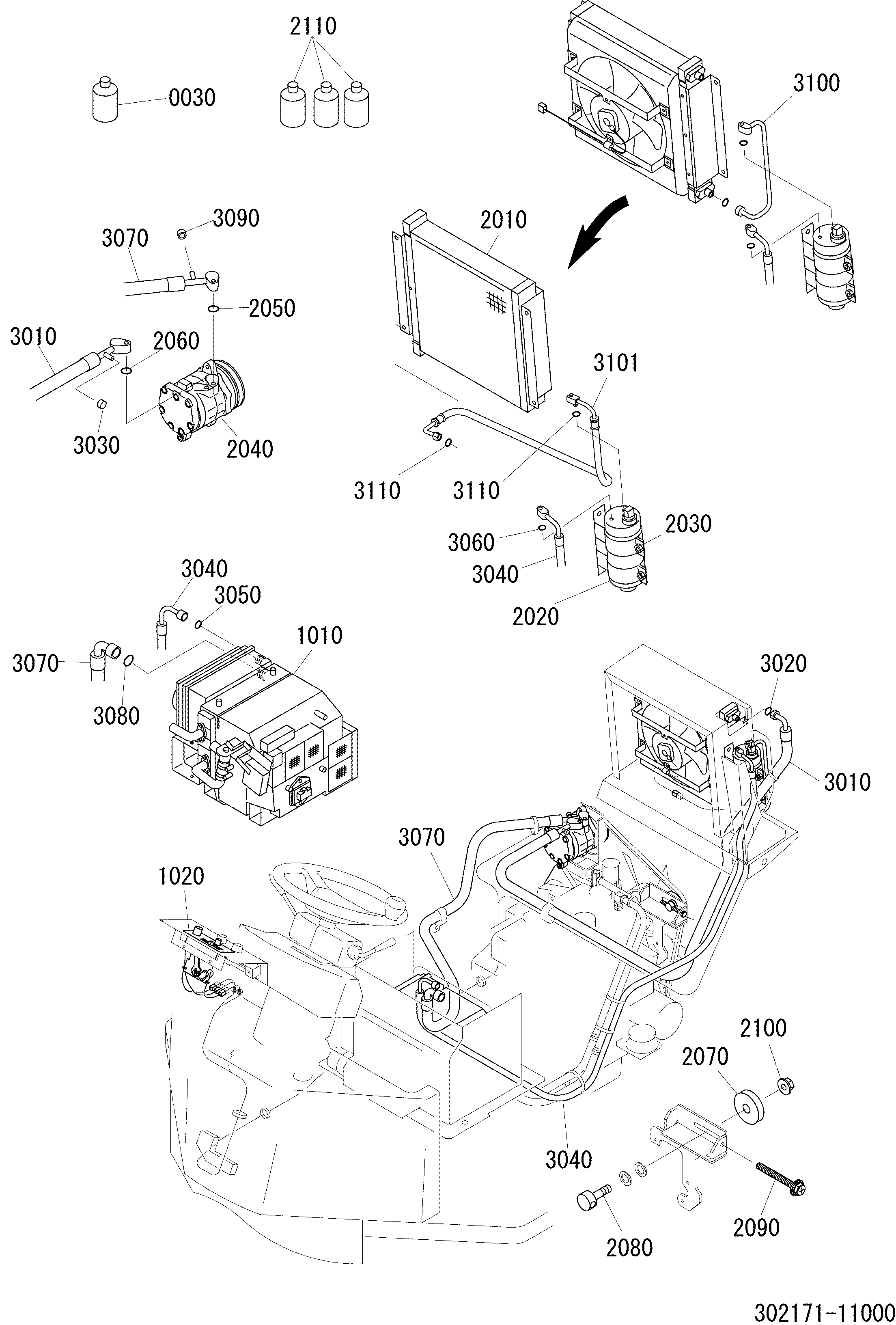

Заводская схема «ＣＡＢ ＯＰ. ＡＩＲ ＣＯＮ．ＰＡＲＴＳ» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1010 | 302171-11110 | Блок, воздушный CON. | 1 |
| 1020 | 302171-11120 | Панель, управление | 1 |
| 0020 | 323171-11200 | Воздушный кон.партс2 | 1 |
| 2010 | 323171-11240 | Конденсатор AS | 1 |
| 2020 | 323171-11250 | Рекеивер дриер | 1 |
| 2030 | 323171-11260 | Опора | 1 |
| 2040 | 323171-11270 | Компрессор | 1 |
| 2050 | 323171-11420 | Уплотнительное кольцо | 1 |
| 2060 | 323171-11430 | Уплотнительное кольцо | 1 |
| 2070 | 323171-11280 | Шкив, холостой ход | 1 |
| 2080 | 323171-11290 | Вал | 1 |
| 2090 | 323171-11310 | Болт | 1 |
| 2100 | 323171-11320 | Гайка | 1 |
| 2110 | 360172-11380 | GAS | 3 |
| 0030 | 360172-11380 | GAS | 1 |
| 3010 | 302171-11130 | Шланг, D | 1 |
| 3020 | 360172-11320 | Уплотнительное кольцо | 1 |
| 3030 | 323171-11360 | Колпачок уплотнение | 1 |
| 3040 | 302171-11140 | Шланг, L | 1 |
| 3050 | 323176-11390 | Уплотнительное кольцо | 1 |
| 3060 | 360172-11340 | Уплотнительное кольцо | 1 |
| 3070 | 302171-11150 | Шланг, S | 1 |
| 3080 | 360172-11280 | Уплотнительное кольцо | 1 |
| 3090 | 323171-11340 | Колпачок уплотнение | 1 |
| 3100 | 323171-11380 | Трубка, L | 1 |
| 3101 | 302171-21450 | Шланг, L | 1 |
| 3110 | 360172-11340 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
