ＯＰ ＦＲＯＮＴ ＣＡＮＯＰＹ — HITACHI LX20-7

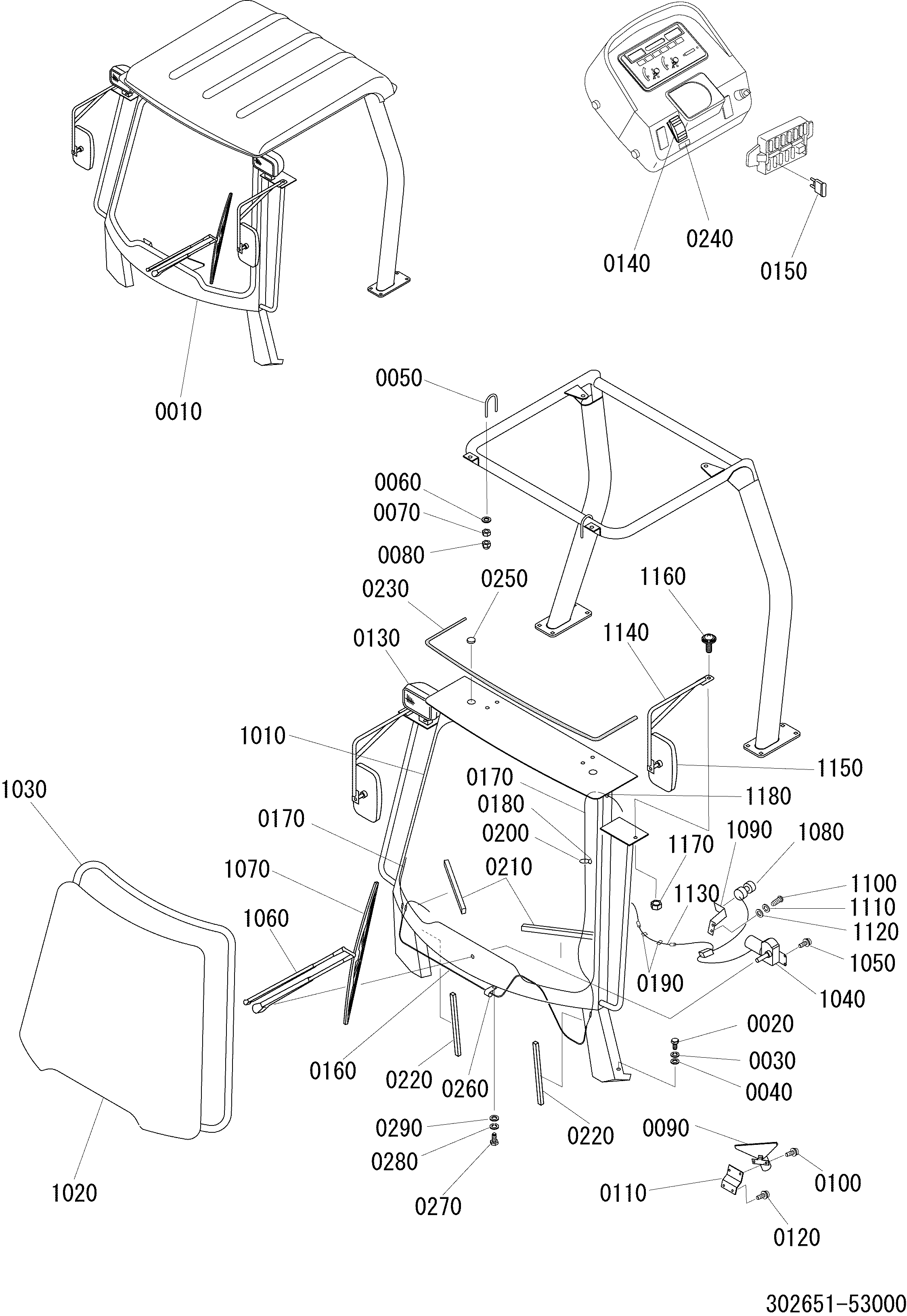

Заводская схема «ＯＰ ＦＲＯＮＴ ＣＡＮＯＰＹ» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 302651-53100 | Передний навес AS | 1 |
| 1020 | 302935-16110 | Стекло | 1 |
| 1030 | 302935-16140 | Резиновый, H | 1 |
| 1040 | 323656-53130 | Гидромотор, стеклоочиститель | 1 |
| 1050 | 346933-18170 | Винт | 3 |
| 1060 | 352931-181200 | Рукоять, стеклоочиститель | 1 |
| 1070 | 323656-53140 | Отвал, стеклоочиститель | 1 |
| 1080 | 314939-31110 | Выключатель, стеклоочиститель | 1 |
| 1090 | 323656-53190 | Кронштейн | 1 |
| 1100 | 101002-05014 | Винт | 2 |
| 1110 | 108002-05013 | W/S | 2 |
| 1120 | 108202-05010 | Шайба | 2 |
| 1130 | 302651-53130 | Трос | 1 |
| 1140 | 302935-11330 | Стойка, задний | 2 |
| 1141 | 305935-11130 | Стойка, задний | 2 |
| 1150 | 310933-21150 | Болт | 2 |
| 1151 | 102112-08045 | Болт, с шайбой | 4 |
| 1160 | 103312-10080 | Гайка | 2 |
| 1161 | 305935-11140 | Хомут | 2 |
| 1170 | 156120-16100 | Уплотнительная втулка | 2 |
| 0020 | 100112-12030 | Болт | 2 |
| 0021 | 102312-12035 | Болт, с шайбой | 2 |
| 0030 | 108002-12030 | W/S | 2 |
| 0040 | 108202-12025 | Шайба | 2 |
| 0050 | 323656-53150 | Болт, U | 2 |
| 0060 | 108202-10020 | Шайба | 4 |
| 0070 | 103312-10080 | Гайка | 4 |
| 0080 | 336651-22130 | Гайка | 4 |
| 0090 | 302651-53110 | Форсунка | 1 |
| 0100 | 346933-18170 | Винт | 2 |
| 0110 | 323656-53160 | Кронштейн | 1 |
| 0120 | 346933-18170 | Винт | 2 |
| 0130 | 301136-53110 | Фонарь | 2 |
| 0131 | 301136-53120 | Фонарь | 2 |
| 0140 | 323935-68110 | Выключатель | 1 |
| 0150 | 360111-52350 | Предохранитель | 1 |
| 0160 | 323656-53170 | Жгут проводов | 1 |
| 0170 | 323656-53180 | Жгут проводов | 2 |
| 0180 | 322061-21140 | Хомут | 8 |
| 0190 | 550141-11230 | Стиккер, проводка | 3 |
| 0200 | 130410-05000 | Хомут, трос | 10 |
| 0210 | 146131-11130 | Уплотнение, резиновый | 1 |
| 0220 | 146131-11060 | Уплотнение, резиновый | 2 |
| 0230 | 146131-11150 | Уплотнение, резиновый | 1 |
| 0240 | 336121-26110 | Пластина, информационный | 1 |
| 0250 | 156120-32200 | Уплотнительная втулка | 2 |
| 0260 | 550051-11210 | Зажим | 1 |
| 0270 | 100112-08016 | Болт | 1 |
| 0271 | 102212-08020 | Болт, с шайбой | 1 |
| 0280 | 108002-08020 | W/S | 1 |
| 0290 | 108202-08016 | Шайба | 1 |
| 0300 | 302935-10110 | Уплотнение, резиновый | 1 |
| 0310 | 336621-13150 | Зеркало, задний | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
