Трубопроводы — HITACHI LX20-7

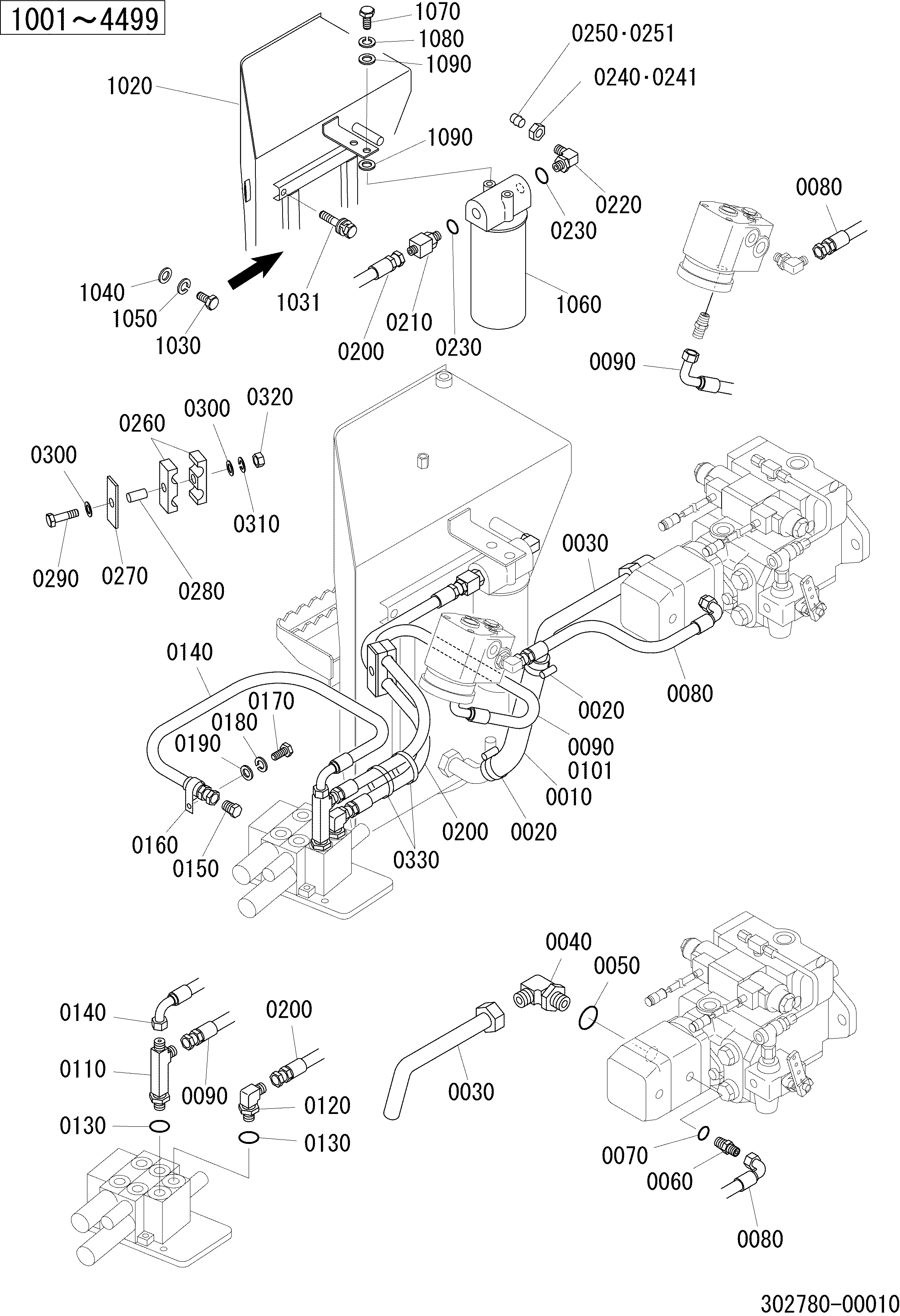

Заводская схема «Трубопроводы» для HITACHI LX20-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 337271-11110 | Шланг | 1 |
| 0020 | 130310-04100 | Хомут, шланг | 2 |
| 0030 | 302781-11110 | Трубка | 1 |
| 0040 | 302781-11120 | Угловой штуцер | 1 |
| 0050 | 120011-02900 | Уплотнительное кольцо | 1 |
| 0060 | 124301-04000 | Разъём | 1 |
| 0070 | 120011-01800 | Уплотнительное кольцо | 1 |
| 0080 | 128540-12050 | Шланг | 1 |
| 0090 | 128540-12135 | Шланг | 1 |
| 0101 | 132110-20100 | Трубка, коил | 1 |
| 0110 | 338786-11130 | Тройник | 1 |
| 0120 | 124403-04040 | Угловой штуцер | 1 |
| 0130 | 120112-91000 | Уплотнительное кольцо | 2 |
| 0140 | 128540-12085 | Шланг | 1 |
| 0150 | 338786-11140 | Пробка | 1 |
| 0160 | 334271-11140 | Хомут | 1 |
| 0170 | 100112-08020 | Болт | 1 |
| 0180 | 108002-08020 | W/S | 1 |
| 0190 | 108202-08016 | Шайба | 1 |
| 0200 | 125260-12085 | Шланг | 1 |
| 0210 | 336781-11222 | Тройник | 1 |
| 0220 | 323786-11130 | Угловой штуцер | 1 |
| 0230 | 120011-02400 | Уплотнительное кольцо | 2 |
| 0240 | 123193-28000 | Гайка | 1 |
| 0241 | 123193-22000 | Гайка | 1 |
| 0250 | 123194-28000 | Втулка | 1 |
| 0251 | 123194-22000 | Втулка | 1 |
| 0260 | 336821-11180 | Резиновая прокладка | 1 |
| 0270 | 336821-11210 | Пластина | 1 |
| 0280 | 336821-11240 | Трубка | 1 |
| 0290 | 100112-10070 | Болт | 1 |
| 0300 | 108202-10020 | Шайба | 2 |
| 0310 | 108002-10025 | W/S | 1 |
| 0320 | 103312-10080 | Гайка | 1 |
| 0330 | 130410-05000 | Хомут, трос | 2 |
| 1020 | 302781-21110 | Бак, масляный | 1 |
| 1030 | 100112-12030 | Болт | 4 |
| 1031 | 102312-12030 | Болт, с шайбой | 4 |
| 1040 | 550901-18270 | Шайба | 4 |
| 1050 | 108002-12030 | W/S | 4 |
| 1060 | 336781-31000 | Фильтр AS | 1 |
| 1070 | 100112-10025 | Болт | 2 |
| 1080 | 108002-10025 | W/S | 2 |
| 1090 | 322621-11350 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
