Измеритель панель — HITACHI LX20

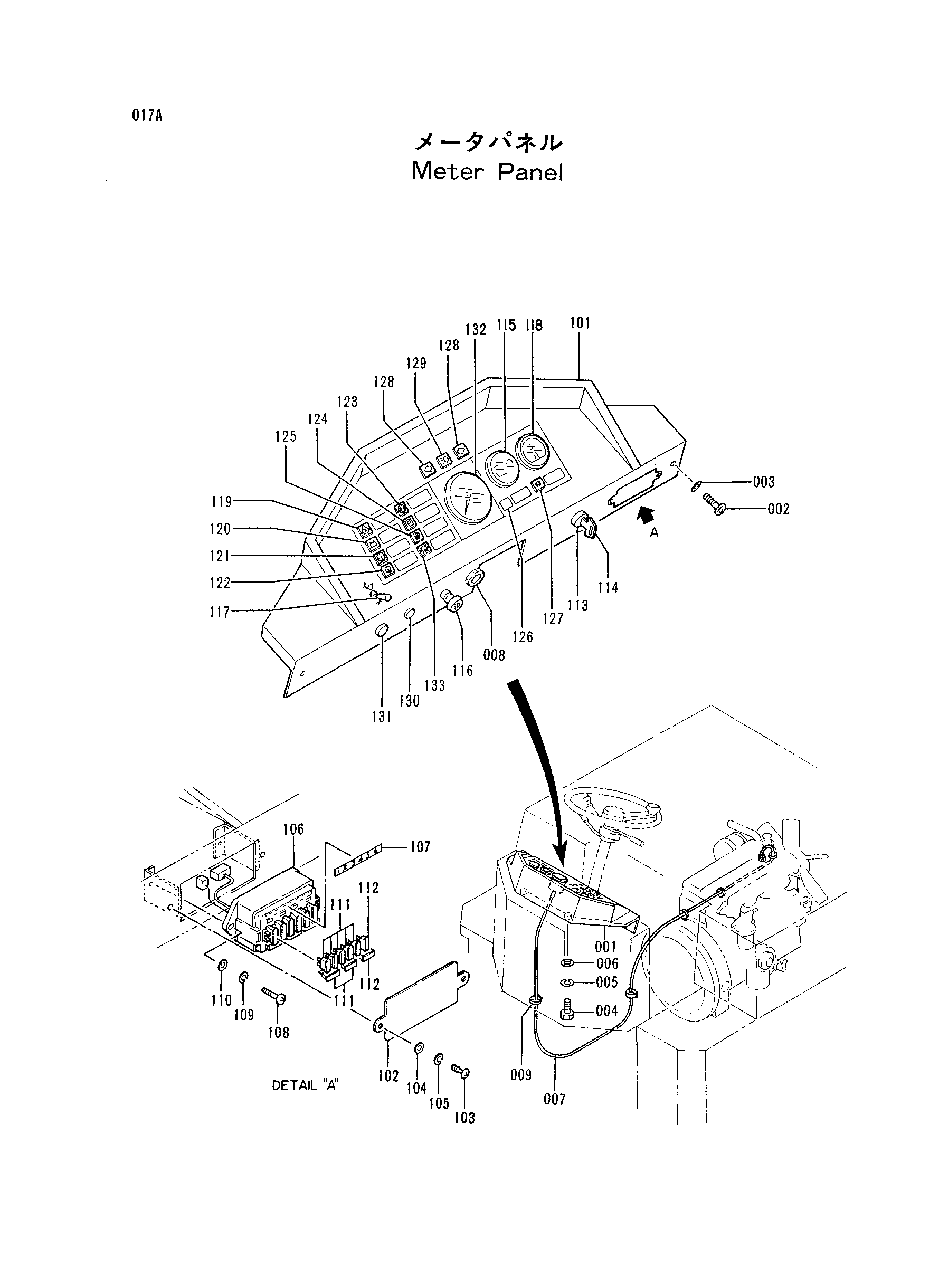

Заводская схема «Измеритель панель» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	4233364	Панель измеритель	1
002	4234001	Винт	2
003	4234002	Шайба	2
004	J530820	Болт	2
005	A590908	Пружинная шайба	2
006	A590108	Плоская шайба	2
007	4234144 замена: 4236804	Трос	1
007	4236804	Трос	1
008	4235210	Резиновая втулка	1
009	4259057	Ленточный зажим	5
009	4259057	Ленточный зажим	6
101	4236801	Панель измеритель	1
102	4233366	Пластина	1
102	4307056	Пластина	1
103	4233367	Винт	2
103	4307057	Винт	2
104	4233368	Шайба	2
105	4233369	Пружинная шайба	2
106	4243181	Короб предохранитель	1
106	4236802	Короб предохранитель	1
107	4233371	Уплотнение	1
108	M430616	Винт	2
109	A590906	Пружинная шайба	2
110	A590106	Плоская шайба	2
111	4233372	Предохранитель (15A)	7
112	4233373	Предохранитель (20A)	2
113	4233977 замена: 4307274	Замок зажигания	1
113	4307274	Замок зажигания	1
114	4187757	Шпонка	1
115	4233229	Указатель (водяной темп)	1
116	4233374	Выключатель (лигхтинг)	1
117	4233375	Выключатель	1
118	4233993	Измеритель хоур	1
119	4233376	Фонарь (ENG. масляный пресс)	1
120	4243182	Фонарь (алтернатер)	1
121	4233378	Фонарь (HST масляный фильтр)	1
122	4233379	Фонарь (HST масляный темп.)	1
123	4233380	Фонарь (воздушный фильтр)	1
124	4233381 замена: 4307058	Фонарь (стояночный тормоз)	1
124	4307058	Фонарь (стояночный тормоз)	1
125	4233382	Фонарь (топливный уровень)	1
126	4236805	Уплотнительная втулка	1
127	4243166	Фонарь (ENG. PRE. подогрев)	1
128	4233385	Фонарь (турн сигнал)	2
129	4233386	Фонарь (высокий беам)	1
130	4233387	Уплотнительная втулка	1
131	4233388	Уплотнительная втулка	1
132	4243170	Такхометер	1
133	4243183	Фонарь (HST масляный пресс.)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
