HST трубопроводы — HITACHI LX20

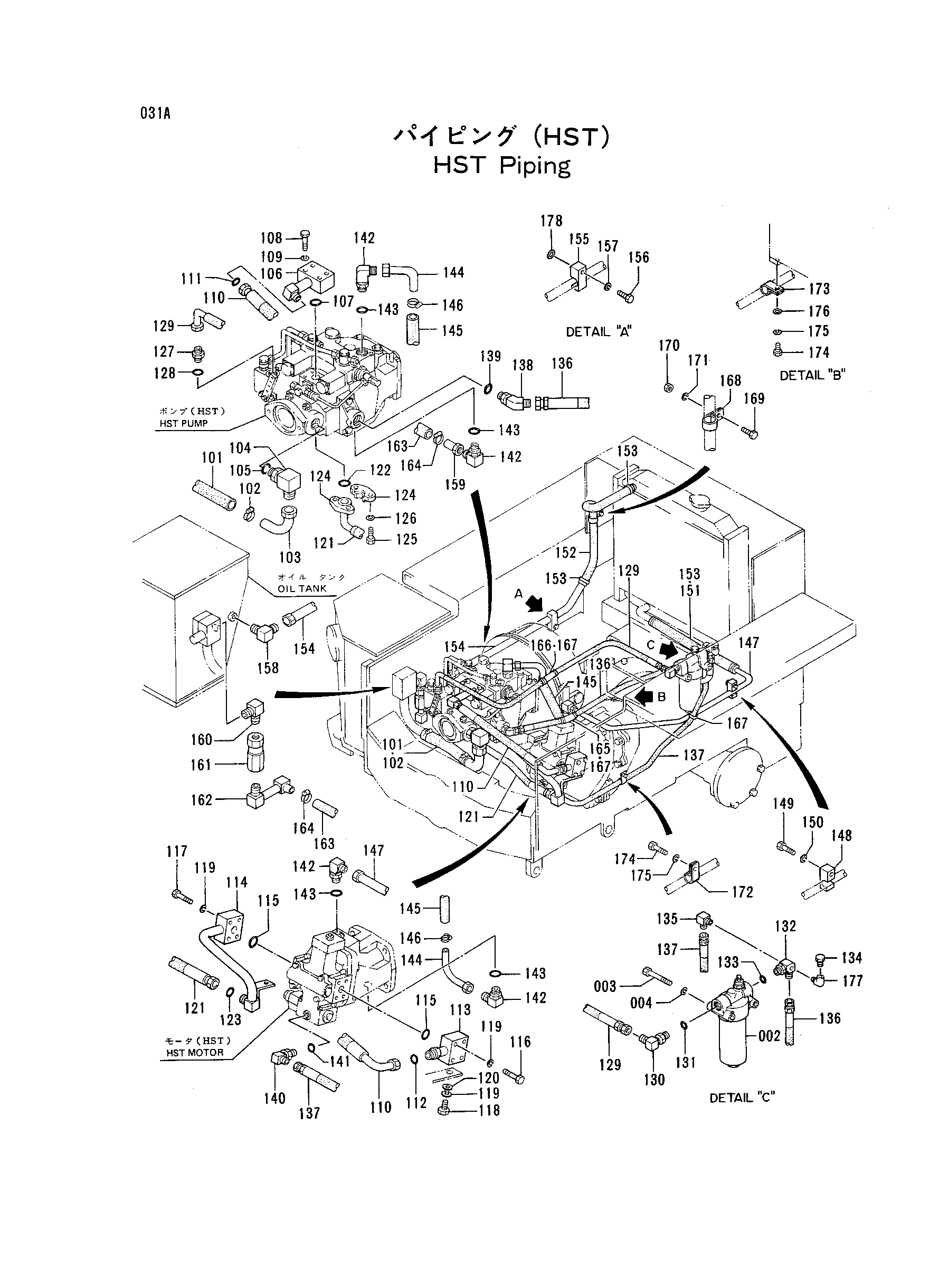

Заводская схема «HST трубопроводы» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
002	4233624	Фильтр	1
003	J551095	Болт	2
004	A589910	Пружинная шайба	2
101	4233594	Шланг	1
102	4274188	Хомут шланга	2
103	4233595	Трубка	1
104	4234031	Угловой штуцер	1
105	933277	Уплотнительное кольцо	1
106	4233596	Трубка	1
107	4233941	Уплотнительное кольцо	1
108	J531050	Болт	4
109	A589910	Пружинная шайба	4
110	4233597	Шланг	1
111	4233598	Уплотнительное кольцо	1
112	4233609	Уплотнительное кольцо	1
113	4233599	Трубка	1
114	4233600	Трубка	1
115	4233941	Уплотнительное кольцо	2
116	J531055	Болт	4
117	J531050	Болт	4
118	J551020	Болт	1
119	A589910	Пружинная шайба	9
120	A590110	Плоская шайба	1
121	4233601	Шланг	1
122	4233941	Уплотнительное кольцо	1
123	4233598	Уплотнительное кольцо	1
124	4233602	Разъёмный фланец	2
125	J531035	Болт	4
126	A589910	Пружинная шайба	4
127	4234020	Ниппель	1
128	4506418	Уплотнительное кольцо	1
129	4233603 замена: 4307556	Шланг	1
129	4307556	Шланг	1
130	4234019	Угловой штуцер	1
131	4506418	Уплотнительное кольцо	1
132	4233605 замена: 4251171	Угловой штуцер	1
132	4251171	Угловой штуцер	1
133	4506418	Уплотнительное кольцо	1
134	4234083	Пробка	1
135	4233998	Угловой штуцер	1
136	4233606	Шланг	1
137	4233607	Шланг	1
138	4233604	Угловой штуцер	1
139	4506418	Уплотнительное кольцо	1
140	4233608	Угловой штуцер	1
141	957366	Уплотнительное кольцо	1
142	4233613 замена: 4254717	Угловой штуцер	4
142	4254717	Угловой штуцер	4
143	4506418	Уплотнительное кольцо	4
144	4233610	Трубка	2
145	4233611	Шланг	1
146	4017573	Хомут шланга	2
147	4233612	Трубка	1
147	4255577	Трубка	1
148	4233614	Хомут	1
148	4254716	Хомут	1
149	J551035	Болт	1
149	J551016	Болт	1
150	A589910	Пружинная шайба	1
151	4233618	Шланг	1
152	4233619	Шланг	1
153	4017573	Хомут шланга	4
154	4233615	Трубка	1
155	4233616	Хомут	1
155	4254716	Хомут	1
156	J551045	Болт	1
156	J551025	Болт	1
157	A589910	Пружинная шайба	1
158	4234115	Угловой штуцер	1
159	4233617	Трубка	1
160	4233621	Угловой штуцер	1
161	4233620	Обратный клапан	1
162	4233622	Трубка	1
163	4233623	Шланг	1
164	4017573	Хомут шланга	2
165	4234111	Виниловый шланг	1
166	4234112	Виниловый шланг	1
167	4288072 замена: 4259057	Ленточный зажим	5
167	4259057	Хомут трос	5
168	4233948	Хомут	1
169	J551020	Болт	1
170	J640410	Гайка	1
171	A589910	Пружинная шайба	1
172	4234008	Хомут	1
173	4233961	Хомут	1
174	J551016	Болт	2
175	A589910	Пружинная шайба	2
176	A590110	Плоская шайба	1
177	4233997	Угловой штуцер	1
178	A590110	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
