Прямая лопата управление — HITACHI LX20

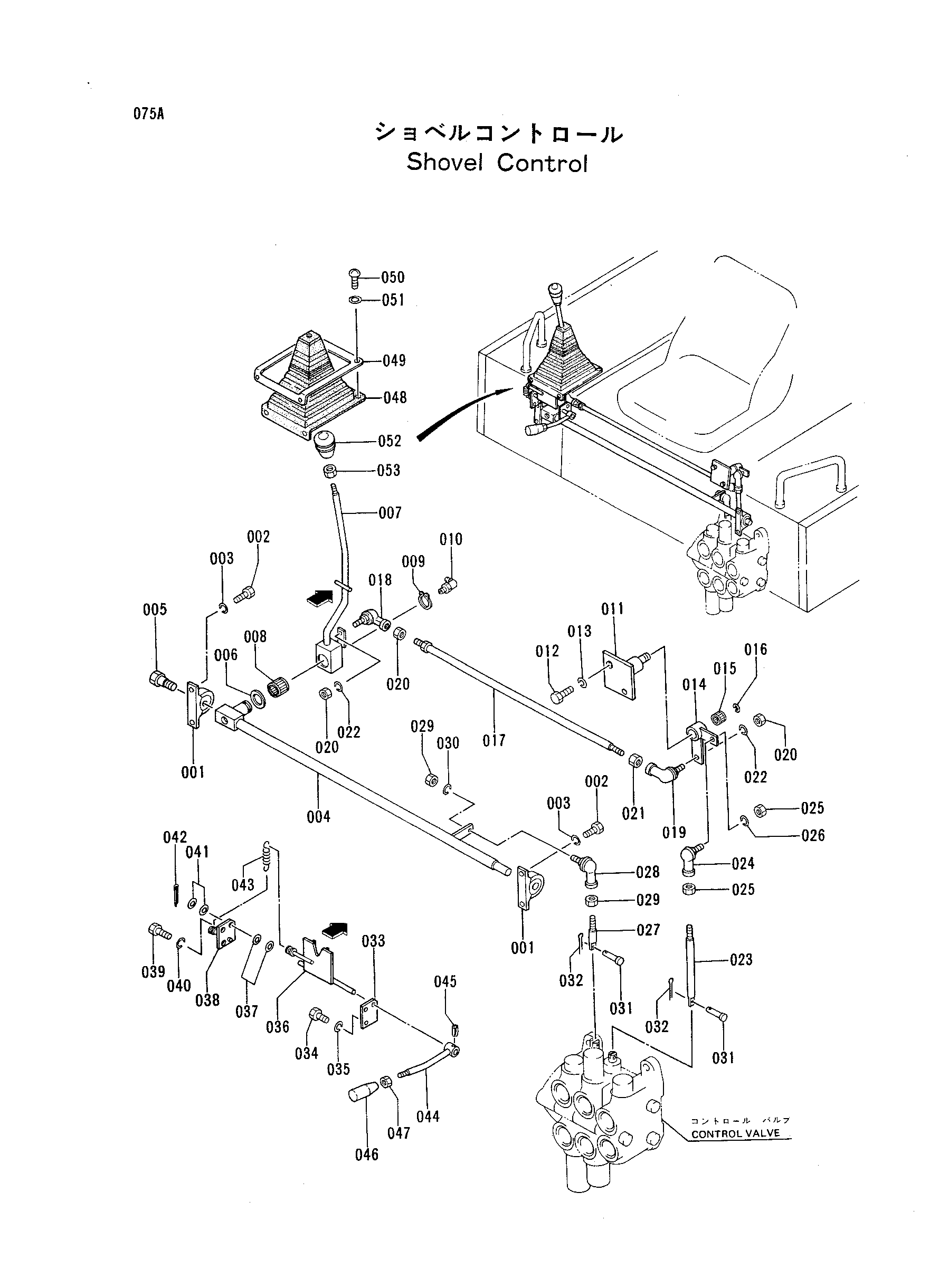

Заводская схема «Прямая лопата управление» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4234034 замена: 2030896 | Подшипник | 2 |
| 001 | 2030896 | Подшипник | 2 |
| 002 | J530816 | Болт | 4 |
| 003 | A590908 | Пружинная шайба | 4 |
| 004 | 4233897 | Вал | 1 |
| 005 | 4233903 | Болт | 1 |
| 006 | 4233950 | Шайба | 1 |
| 007 | 4233898 | Рычаг | 1 |
| 008 | 4234094 | Брг.неедле | 1 |
| 009 | 4235202 | Стопорное кольцо | 1 |
| 010 | 4235209 | Штуцер | 1 |
| 011 | 4233904 | Держатель | 1 |
| 012 | J551020 | Болт | 2 |
| 013 | A589910 | Пружинная шайба | 2 |
| 014 | 4233899 | Рычаг | 1 |
| 015 | 4234003 | Игольчатый подшипник | 1 |
| 016 | 4234004 | Кольцо | 1 |
| 017 | 4233900 | Шток | 1 |
| 018 | 4233201 | Шток | 1 |
| 019 | 4233202 | Шток | 1 |
| 020 | J640308 | Гайка | 3 |
| 021 | 4233217 | Гайка | 1 |
| 022 | A590908 | Пружинная шайба | 2 |
| 023 | 4233901 | Шток | 1 |
| 024 | 4233201 | Шток | 1 |
| 025 | J640308 | Гайка | 2 |
| 026 | A590908 | Пружинная шайба | 1 |
| 027 | 4233902 | Шток | 1 |
| 028 | 4233201 | Шток | 1 |
| 029 | J640308 | Гайка | 2 |
| 030 | A590908 | Пружинная шайба | 1 |
| 031 | 4233203 | Палец | 2 |
| 032 | A761616 | Шплинт | 2 |
| 033 | 4233905 | Кронштейн | 1 |
| 034 | J530816 | Болт | 2 |
| 035 | A590908 | Пружинная шайба | 2 |
| 036 | 4233906 | Рычаг | 1 |
| 037 | A590110 | Плоская шайба | 2 |
| 038 | 4233907 | Кронштейн | 1 |
| 039 | J530816 | Болт | 2 |
| 040 | A590908 | Пружинная шайба | 2 |
| 041 | A590110 | Плоская шайба | 2 |
| 042 | A763020 | Шплинт | 1 |
| 043 | 4233982 замена: 4237372 | Пружина | 1 |
| 043 | 4237372 | Пружина | 1 |
| 044 | 4233908 | Рычаг | 1 |
| 045 | 4033505 | Пружинный штифт | 1 |
| 046 | 4233981 | Ручка | 1 |
| 047 | J952010 | Гайка | 1 |
| 048 | 4233909 | Защитный чехол | 1 |
| 049 | 4233910 | Пластина | 1 |
| 049 | 4237373 | Пластина | 1 |
| 050 | 4234001 | Винт | 4 |
| 051 | 4234002 | Шайба | 4 |
| 052 | 4233204 | Ручка | 1 |
| 053 | J640410 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
