Проводка (2) — HITACHI LX20

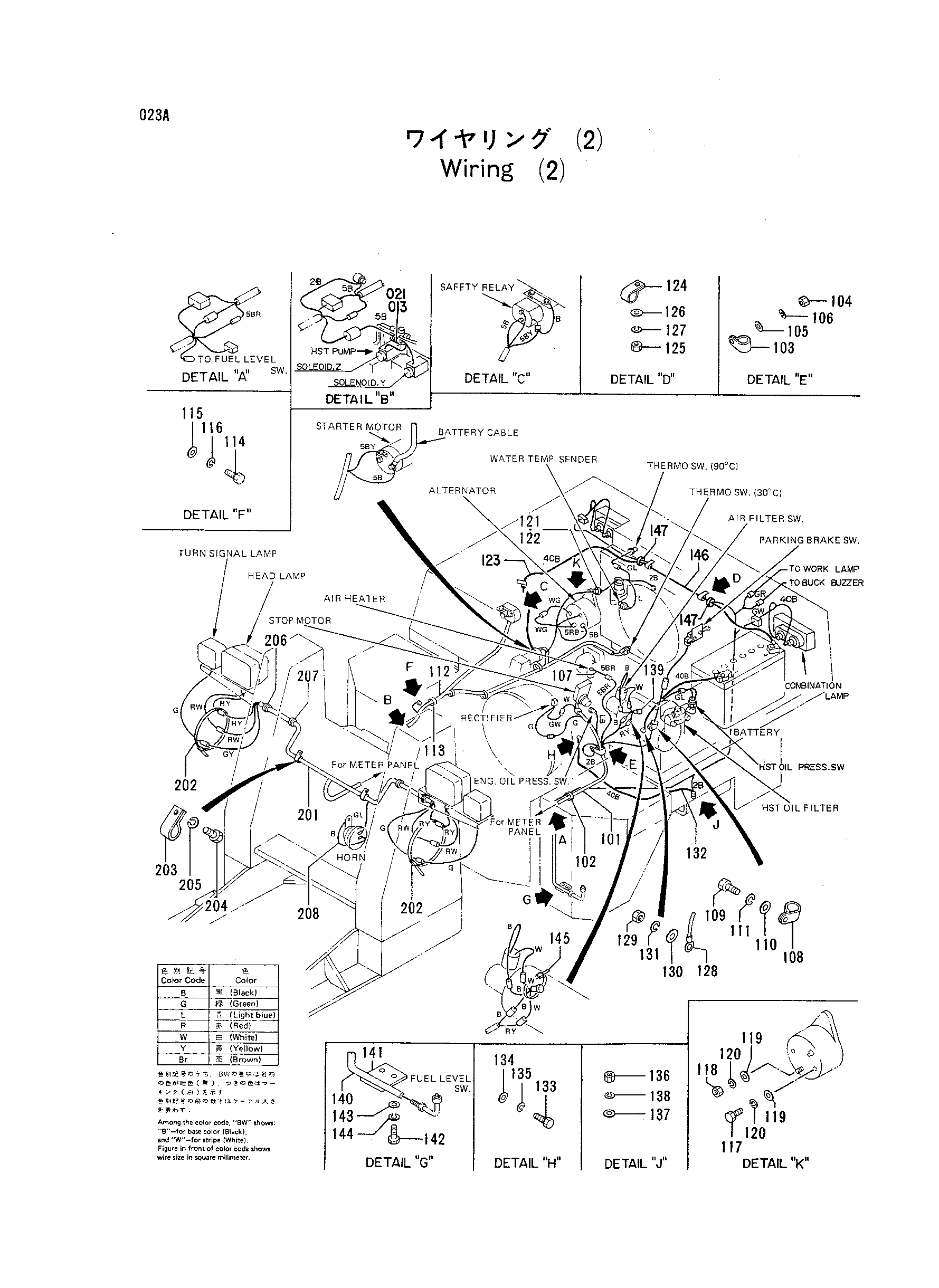

Заводская схема «Проводка (2)» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 4233405 замена: 4251166 | Жгут проводов | 1 |
| 101 | 4251166 | Жгут проводов | 1 |
| 101 | 4306997 | Жгут проводов | 1 |
| 102 | 4259057 | Хомут трос | 4 |
| 103 | 4233961 | Хомут | 1 |
| 104 | J640410 | Гайка | 1 |
| 105 | A590110 | Плоская шайба | 1 |
| 106 | A589910 | Пружинная шайба | 1 |
| 107 | 4233407 | Трос | 1 |
| 108 | 4234027 | Хомут | 1 |
| 109 | J551014 | Болт | 1 |
| 110 | A590110 | Плоская шайба | 1 |
| 111 | A589910 | Пружинная шайба | 1 |
| 112 | 4233406 замена: 4251158 | Жгут проводов | 1 |
| 112 | 4251158 | Жгут проводов | 1 |
| 113 | 4259057 | Хомут трос | 5 |
| 114 | J530810 | Болт | 1 |
| 115 | A590108 | Плоская шайба | 1 |
| 116 | A590908 | Пружинная шайба | 1 |
| 117 | J430510 | Болт | 1 |
| 118 | M500504 | Гайка | 1 |
| 119 | A590105 | Плоская шайба | 2 |
| 120 | A590905 | Пружинная шайба | 2 |
| 121 | 4234107 | Виниловый шланг | 1 |
| 122 | 4259057 | Хомут трос | 2 |
| 123 | 4233408 | Трос | 1 |
| 124 | 4234081 | Зажим | 3 |
| 125 | J640410 | Гайка | 2 |
| 126 | A590110 | Плоская шайба | 2 |
| 127 | A589910 | Пружинная шайба | 2 |
| 128 | 4233231 | Трос | 1 |
| 129 | J640410 | Гайка | 1 |
| 130 | A590110 | Плоская шайба | 1 |
| 131 | A589910 | Пружинная шайба | 1 |
| 132 | 4233231 | Трос | 1 |
| 133 | J531020 | Болт | 1 |
| 134 | A590110 | Плоская шайба | 1 |
| 135 | A589910 | Пружинная шайба | 1 |
| 136 | J640308 | Гайка | 1 |
| 137 | A590108 | Плоская шайба | 1 |
| 138 | A590908 | Пружинная шайба | 1 |
| 139 | 4233409 | Конденсатор | 1 |
| 140 | 4243178 | Шланг | 1 |
| 141 | 4234046 | Петля | 1 |
| 142 | J551220 | Болт | 2 |
| 143 | A590112 | Плоская шайба | 2 |
| 144 | A589912 | Пружинная шайба | 2 |
| 145 | 4259143 | Хомут трос | 1 |
| 146 | 4234140 | Жгут проводов | 1 |
| 146 | 4307294 | Жгут проводов | 1 |
| 147 | 4259057 | Хомут трос | 6 |
| 148 | 4243175 | Стиккер проводка | 1 |
| 149 | 4243176 | Трубка коил | 1 |
| 150 | 4243177 | Трубка коил | 1 |
| 201 | 4233416 замена: 4253624 | Жгут проводов | 1 |
| 201 | 4253624 | Жгут проводов | 1 |
| 202 | 4288072 | Ленточный зажим | 2 |
| 203 | 4234081 | Зажим | 2 |
| 204 | J551016 | Болт | 2 |
| 205 | A589910 | Пружинная шайба | 2 |
| 206 | 4233417 | Уплотнительная втулка | 1 |
| 207 | 4233363 | Уплотнительная втулка | 1 |
| 208 | 4233980 | Трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
