Стояночный тормоз управление — HITACHI LX20

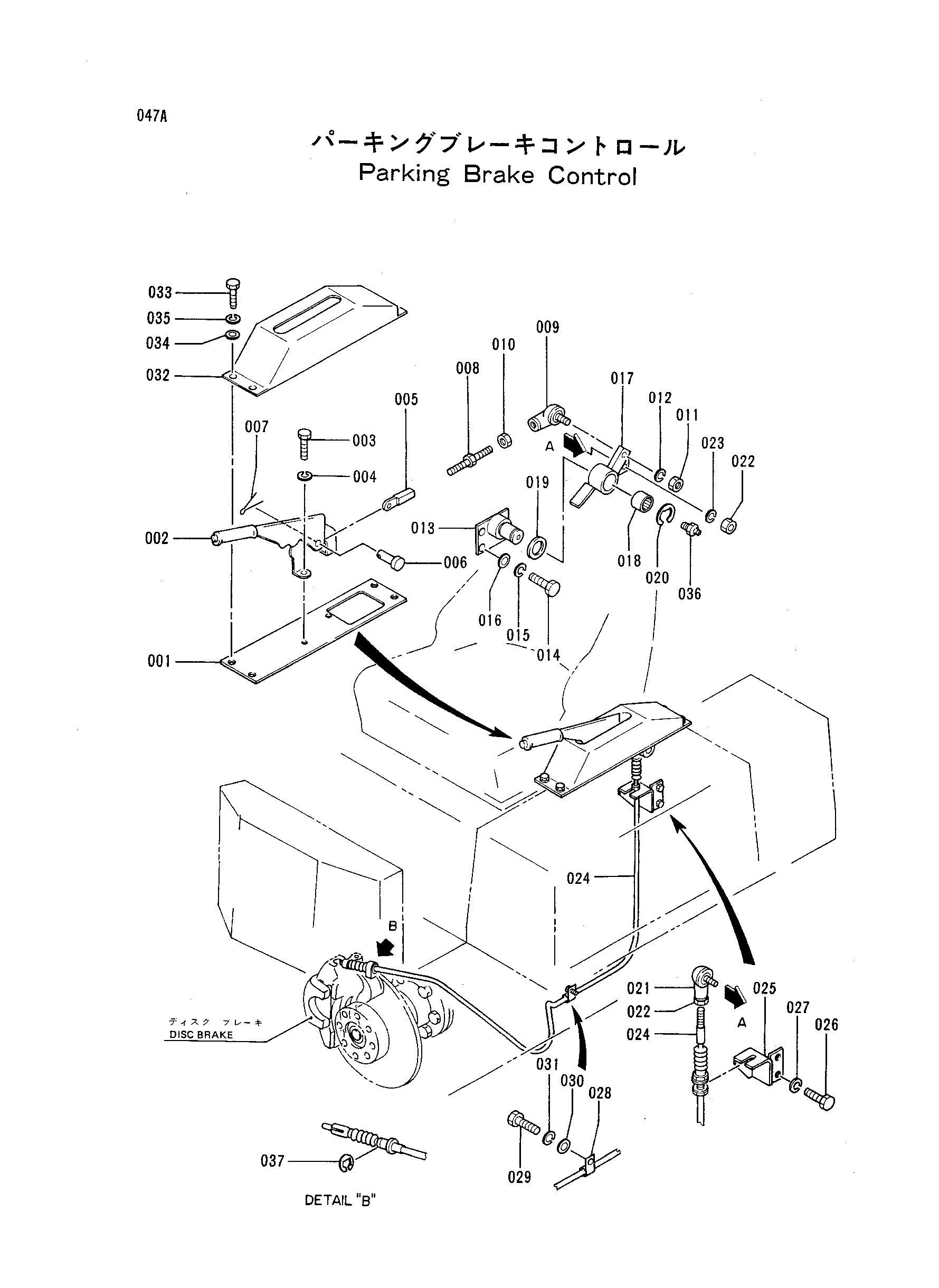

Заводская схема «Стояночный тормоз управление» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4233739 | Пластина | 1 |
| 001 | 4255594 | Кронштейн | 1 |
| 002 | 4233985 замена: 4255590 | Рычаг тормоз | 1 |
| 002 | 4255590 | Рычаг тормоз | 1 |
| 003 | J530820 | Болт | 2 |
| 004 | A590908 | Пружинная шайба | 2 |
| 005 | 4233986 | Концевой | 1 |
| 006 | 4233987 | Палец | 1 |
| 006 | 4255599 | Палец | 1 |
| 007 | A763020 | Шплинт | 1 |
| 008 | 4234080 | Шток | 1 |
| 009 | 4233202 | Шток | 1 |
| 010 | 4233217 | Гайка | 1 |
| 011 | J640308 | Гайка | 1 |
| 012 | A590908 | Пружинная шайба | 1 |
| 013 | 4233740 | Держатель | 1 |
| 014 | J551020 | Болт | 1 |
| 015 | A589910 | Пружинная шайба | 3 |
| 016 | A590110 | Плоская шайба | 3 |
| 017 | 4233741 | Тяга | 1 |
| 018 | 4234094 | Подшипник | 1 |
| 019 | 4233950 | Шайба | 1 |
| 020 | 4235202 | Стопорное кольцо | 1 |
| 021 | 4233201 | Шток | 1 |
| 022 | J640308 | Гайка | 2 |
| 023 | A590908 | Пружинная шайба | 1 |
| 024 | 4233742 | Трос | 1 |
| 025 | 4233743 | Опора | 1 |
| 026 | J551025 | Болт | 2 |
| 027 | A589910 | Пружинная шайба | 2 |
| 028 | 4234081 | Зажим | 1 |
| 029 | J551016 | Болт | 1 |
| 030 | A590110 | Плоская шайба | 1 |
| 031 | A589910 | Пружинная шайба | 1 |
| 032 | 4233744 | Крышка | 1 |
| 033 | J551025 | Болт | 4 |
| 034 | A590110 | Плоская шайба | 4 |
| 035 | A589910 | Пружинная шайба | 4 |
| 036 | J75481 | Штуцер | 1 |
| 037 | 4234004 | Кольцо | 1 |
| 038 | J551025 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
