Тормоз трубопроводы — HITACHI LX20

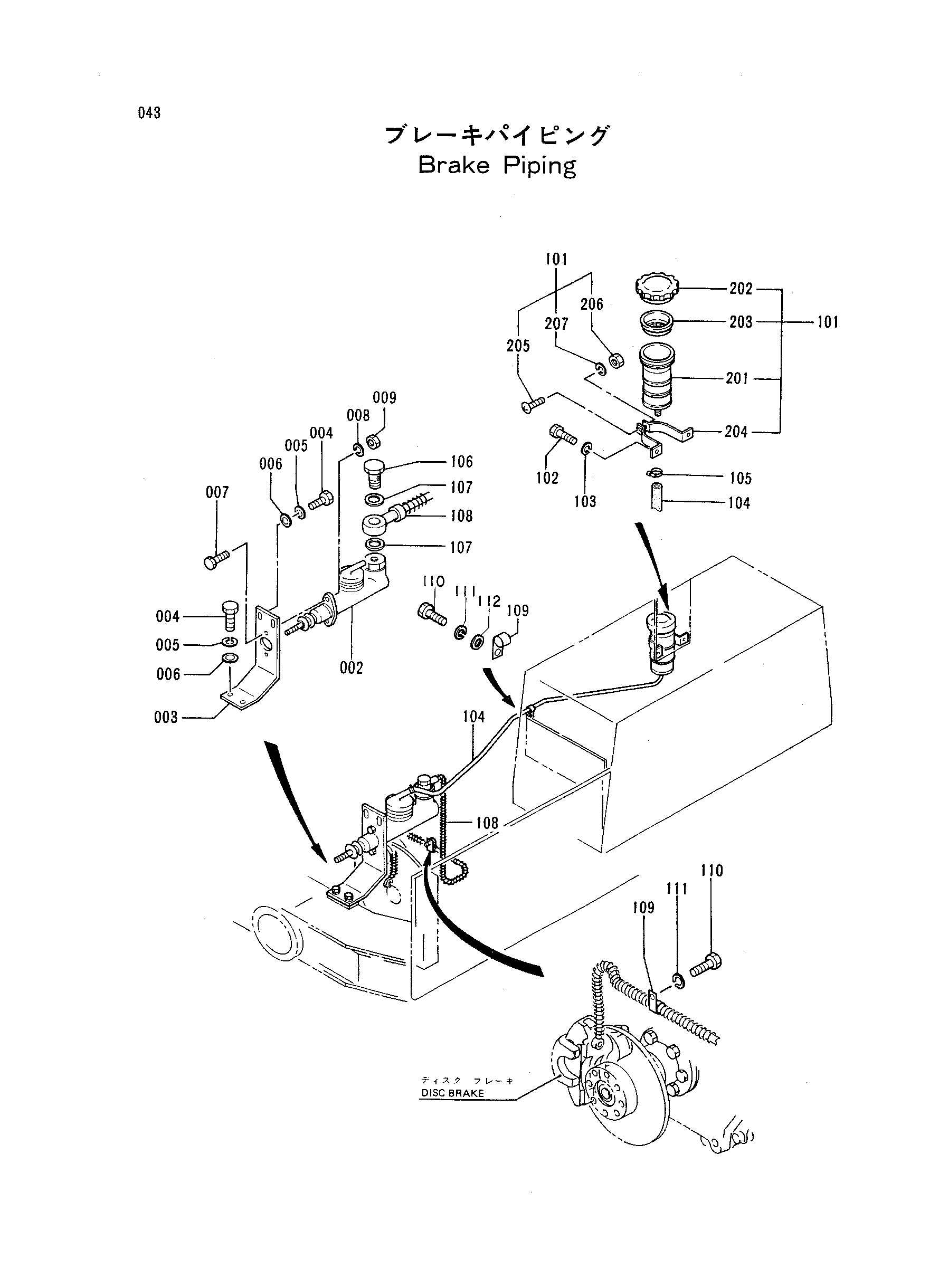

Заводская схема «Тормоз трубопроводы» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 4233723 | Кйл.мастер | 1 |
| 003 | 4233718 | Кронштейн | 1 |
| 004 | J551020 | Болт | 4 |
| 005 | A589910 | Пружинная шайба | 4 |
| 006 | A590110 | Плоская шайба | 4 |
| 007 | J530825 | Болт | 2 |
| 008 | A590908 | Пружинная шайба | 2 |
| 009 | J640308 | Гайка | 2 |
| 101 | 4233258 | Бак | 1 |
| 102 | J530812 | Болт | 2 |
| 103 | A590908 | Пружинная шайба | 2 |
| 104 | 4233719 | Шланг | 1 |
| 105 | 4235205 | Хомут шланга | 2 |
| 106 | 4233720 | Болт | 2 |
| 107 | 4233721 | Прокладка | 4 |
| 108 | 4233722 | Шланг | 1 |
| 109 | 4234008 | Хомут | 2 |
| 110 | J551016 | Болт | 2 |
| 111 | A589910 | Пружинная шайба | 2 |
| 112 | A590110 | Плоская шайба | 1 |
| 201 | 4233259 | Гидробак | 1 |
| 202 | 4233260 | Колпачок | 1 |
| 203 | 4233261 | Сетчатый фильтр | 1 |
| 204 | 4233262 | Лента | 1 |
| 205 | M470520 | Винт | 1 |
| 206 | J290105 | Гайка | 1 |
| 207 | A590905 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
