Прямая лопата — HITACHI LX20

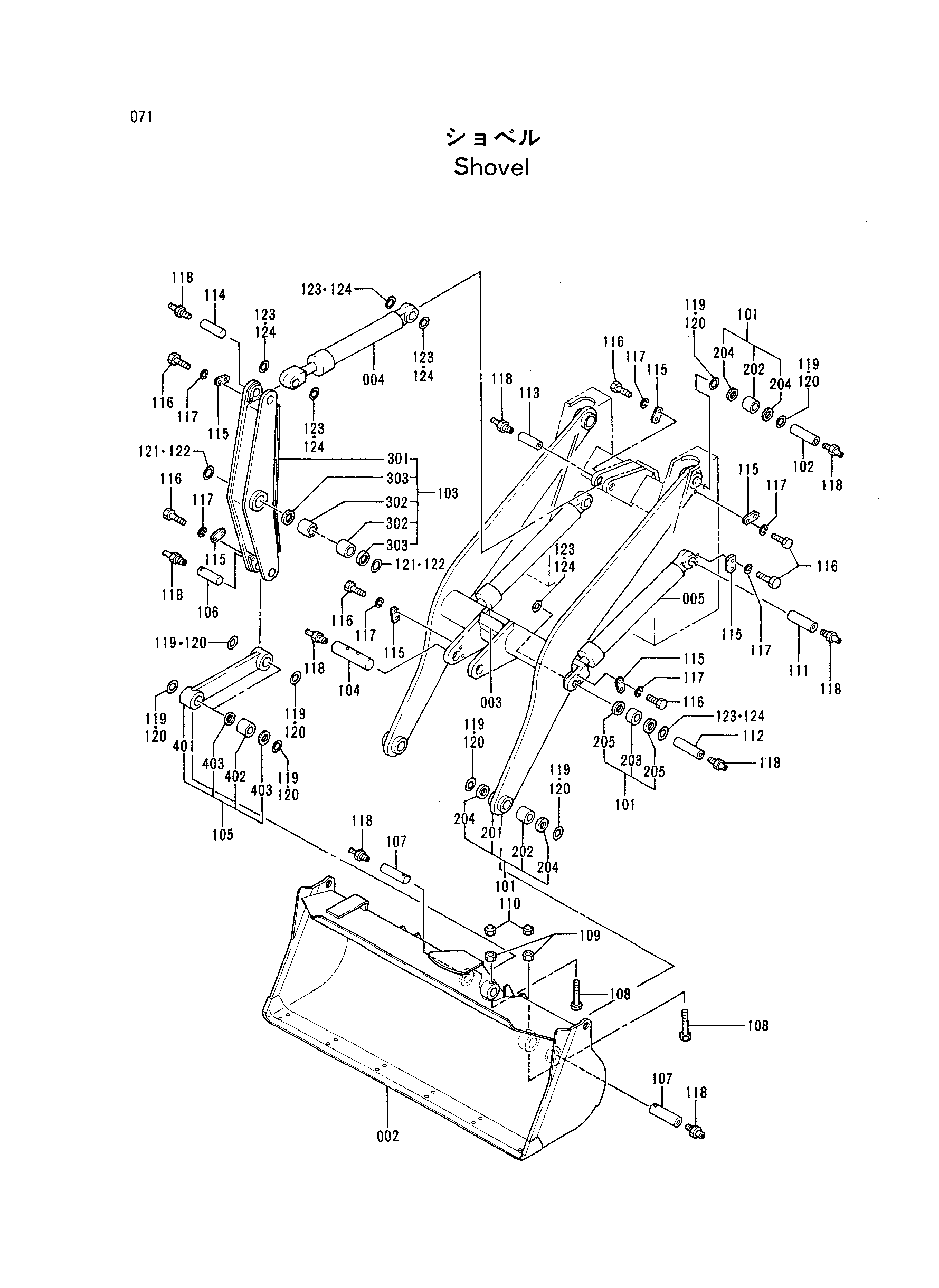

Заводская схема «Прямая лопата» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 4233874 | Ковш | 1 |
| 004 | 4233891 | Гидроцилиндр. наклон | 1 |
| 005 | 4233895 | Гидроцилиндр. подъём | 2 |
| 101 | 4233868 | Рукоять подъём в сборе | 1 |
| 102 | 4233283 | Палец | 2 |
| 103 | 4243169 | Беллкранк в сборе | 1 |
| 104 | 4233284 | Палец | 1 |
| 105 | 4233871 | Тяга в сборе | 1 |
| 106 | 4233285 | Палец | 1 |
| 107 | 4233286 | Палец | 3 |
| 108 | J551090 | Болт | 3 |
| 109 | J640210 | Гайка | 3 |
| 110 | 4234092 | Гайка | 3 |
| 111 | 4233287 | Палец | 2 |
| 112 | 4233288 | Палец | 2 |
| 113 | 4233289 | Палец | 1 |
| 114 | 4233290 | Палец | 1 |
| 115 | 4233873 | Стопорная пластина | 10 |
| 116 | J551025 | Болт | 20 |
| 117 | A589910 | Пружинная шайба | 20 |
| 118 | J75481 | Штуцер | 13 |
| 119 | 4233291 | Регулировочная шайба 2.3 | 1 |
| 120 | 4233292 | Регулировочная шайба 1.0 | 1 |
| 121 | 4233220 | Проставка 2.3 | 1 |
| 122 | 4234051 | Проставка 1.0 | 1 |
| 123 | 4233932 | Проставка 2.3 | 1 |
| 124 | 4233931 | Проставка 1.0 | 1 |
| 201 | 4233869 | Рукоять подъём | 1 |
| 202 | 4233282 | Втулка | 4 |
| 203 | 4233872 | Втулка | 2 |
| 204 | 4234125 | Пылезащитное уплотнение | 8 |
| 205 | 4234124 | Пылезащитное уплотнение | 4 |
| 302 | 4234050 | Втулка | 2 |
| 303 | 4234126 | Пылезащитное уплотнение | 2 |
| 402 | 4233282 | Втулка | 2 |
| 403 | 4234125 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
