Прямая лопата трубопроводы — HITACHI LX20

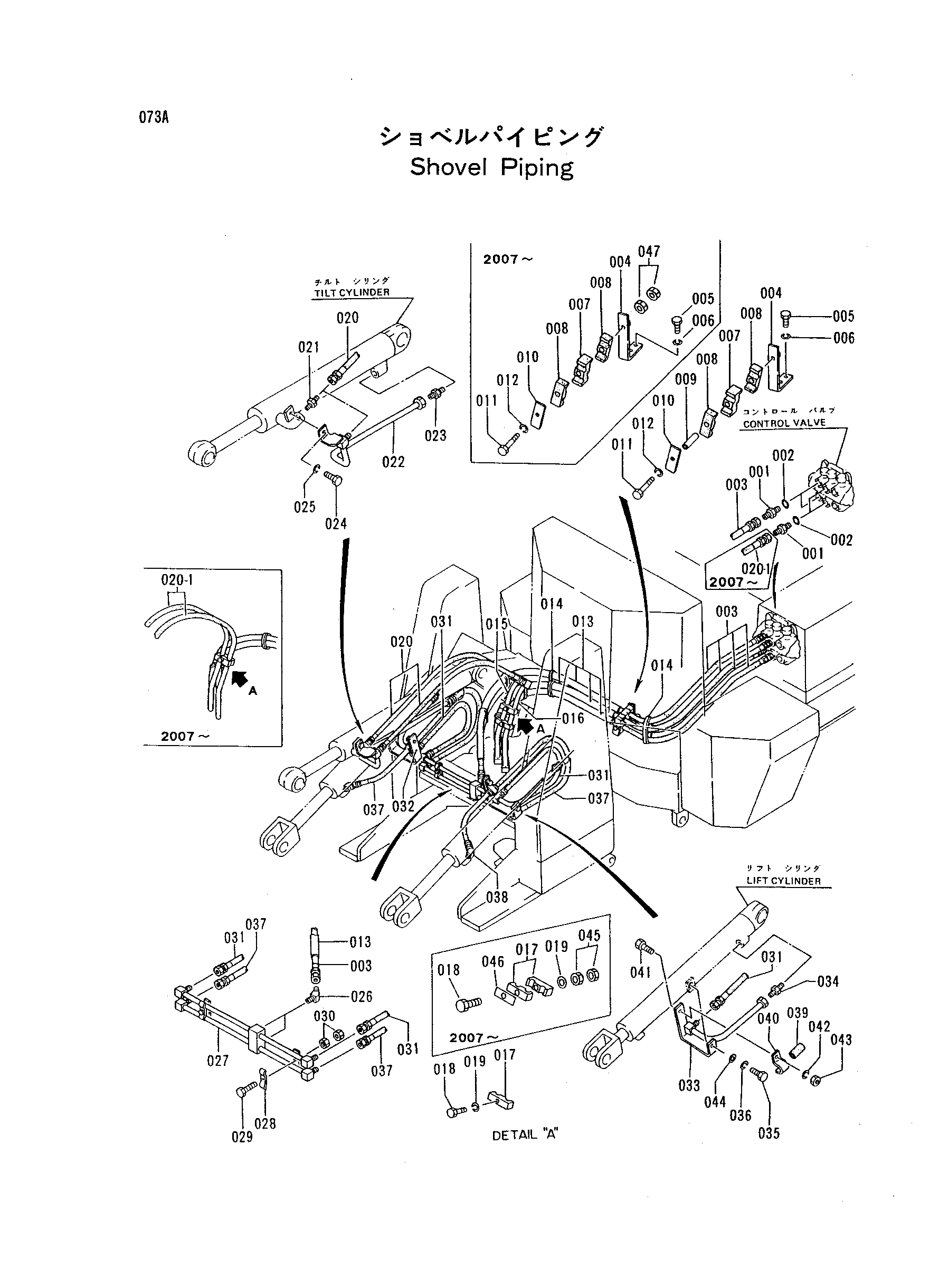

Заводская схема «Прямая лопата трубопроводы» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	4234079	Адаптер	4
002	962567	Уплотнительное кольцо	4
003	4233877 замена: 4282161	Шланг	4
003	4282161	Шланг	4
004	4233882	Кронштейн	1
004	4282162	Кронштейн	1
005	J551020	Болт	2
006	A589910	Пружинная шайба	2
007	4233878	Резиновая прокладка	1
007	4282164	Резиновая прокладка	1
008	4233879	Резиновая прокладка	2
008	4282163	Резиновая прокладка	1
009	4233880	Трубка	1
010	4233881	Пластина	1
011	J551085	Болт	1
011	J551095	Болт	1
012	A589910	Пружинная шайба	1
012	A590110	Шайба	1
013	4234104	Шланг	4
013	4282165	Шланг	4
014	4288072 замена: 4259057	Хомут трос	7
014	4259057	Хомут трос	7
015	4233883	Трубка	1
016	4233884	Трубка	1
017	4233946	Хомут	2
017	4282163	Резиновая прокладка	2
018	J530840	Болт	2
018	J551065	Болт	2
019	A590908	Пружинная шайба	2
019	A590110	Шайба	1
020	4233885 замена: 4286424	Шланг	2
020	4286424	Шланг	2
020	4282117	Шланг	2
021	4234042	Адаптер	1
022	4233886	Трубка	1
023	4234114	Разъём	1
024	J551020	Болт	1
025	A589910	Пружинная шайба	1
026	4234043	Угловой штуцер	2
027	4233887	Трубка	1
028	4233212	Хомут	2
029	J551040	Болт	2
030	J640410	Гайка	2
031	4233885 замена: 7586424	Шланг	2
031	4286424	Шланг	2
032	4243167	Трубка	1
033	4243168	Трубка	1
034	4234114	Разъём	2
035	J551020	Болт	2
036	A589910	Пружинная шайба	2
037	4233890 замена: 4286423	Шланг	2
037	4286423	Шланг	2
038	4234043	Угловой штуцер	2
039	4234110	Виниловый шланг	4
040	4233943	Хомут	2
041	J530820	Болт	2
042	A590908	Пружинная шайба	2
043	J640308	Гайка	2
044	A590110	Плоская шайба	2
045	J640410	Гайка	2
046	4233881	Пластина	1
047	J640410	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
