Трубопроводы рулевого управления — HITACHI LX20

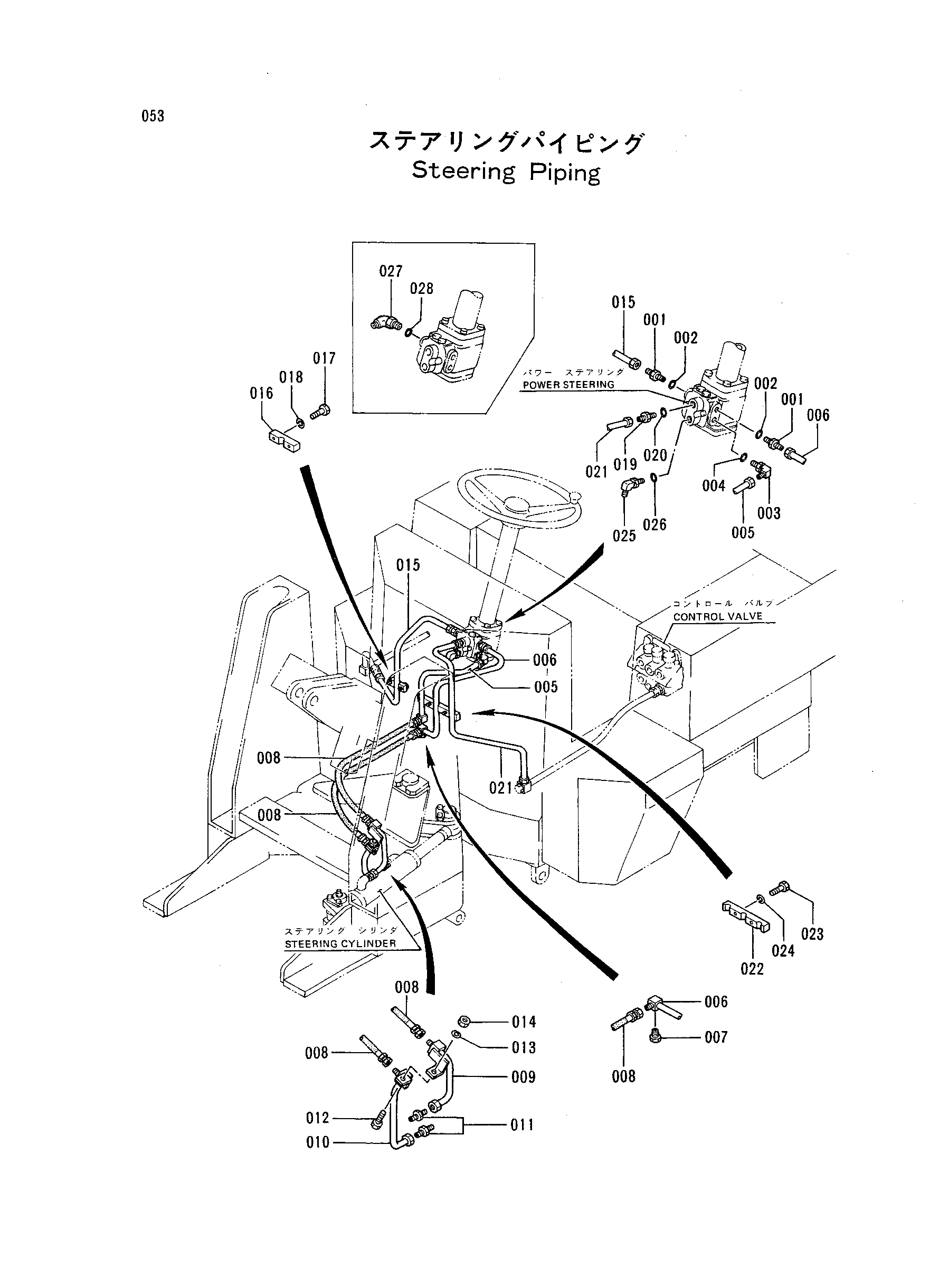

Заводская схема «Трубопроводы рулевого управления» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4233200 | Адаптер | 2 |
| 002 | 4509180 | Уплотнительное кольцо | 2 |
| 003 | 4233771 | Угловой штуцер | 1 |
| 004 | 4509180 | Уплотнительное кольцо | 1 |
| 005 | 4233763 | Трубка | 1 |
| 005 | 4307585 | Трубка | 1 |
| 006 | 4233764 | Трубка | 1 |
| 006 | 4307586 | Трубка | 1 |
| 007 | 4233219 | Пробка | 1 |
| 008 | 4233973 | Шланг | 2 |
| 009 | 4233765 | Трубка | 1 |
| 010 | 4233766 | Трубка | 1 |
| 011 | 4234114 | Разъём | 2 |
| 012 | J551020 | Болт | 1 |
| 013 | A589910 | Пружинная шайба | 1 |
| 014 | J640410 | Гайка | 1 |
| 015 | 4233767 | Трубка | 1 |
| 016 | 4233213 | Хомут | 1 |
| 017 | J551035 | Болт | 2 |
| 018 | A589910 | Пружинная шайба | 2 |
| 019 | 4233768 | Адаптер | 1 |
| 020 | 4506418 | Уплотнительное кольцо | 1 |
| 021 | 4233769 | Трубка | 1 |
| 021 | 4307587 | Трубка | 1 |
| 022 | 4233770 | Хомут | 1 |
| 023 | J551035 | Болт | 2 |
| 024 | A589910 | Пружинная шайба | 2 |
| 025 | 4234019 | Угловой штуцер | 1 |
| 026 | 4506418 | Уплотнительное кольцо | 1 |
| 027 | 4307588 | Угловой штуцер | 1 |
| 028 | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
