Шестерня группа — HITACHI LX20

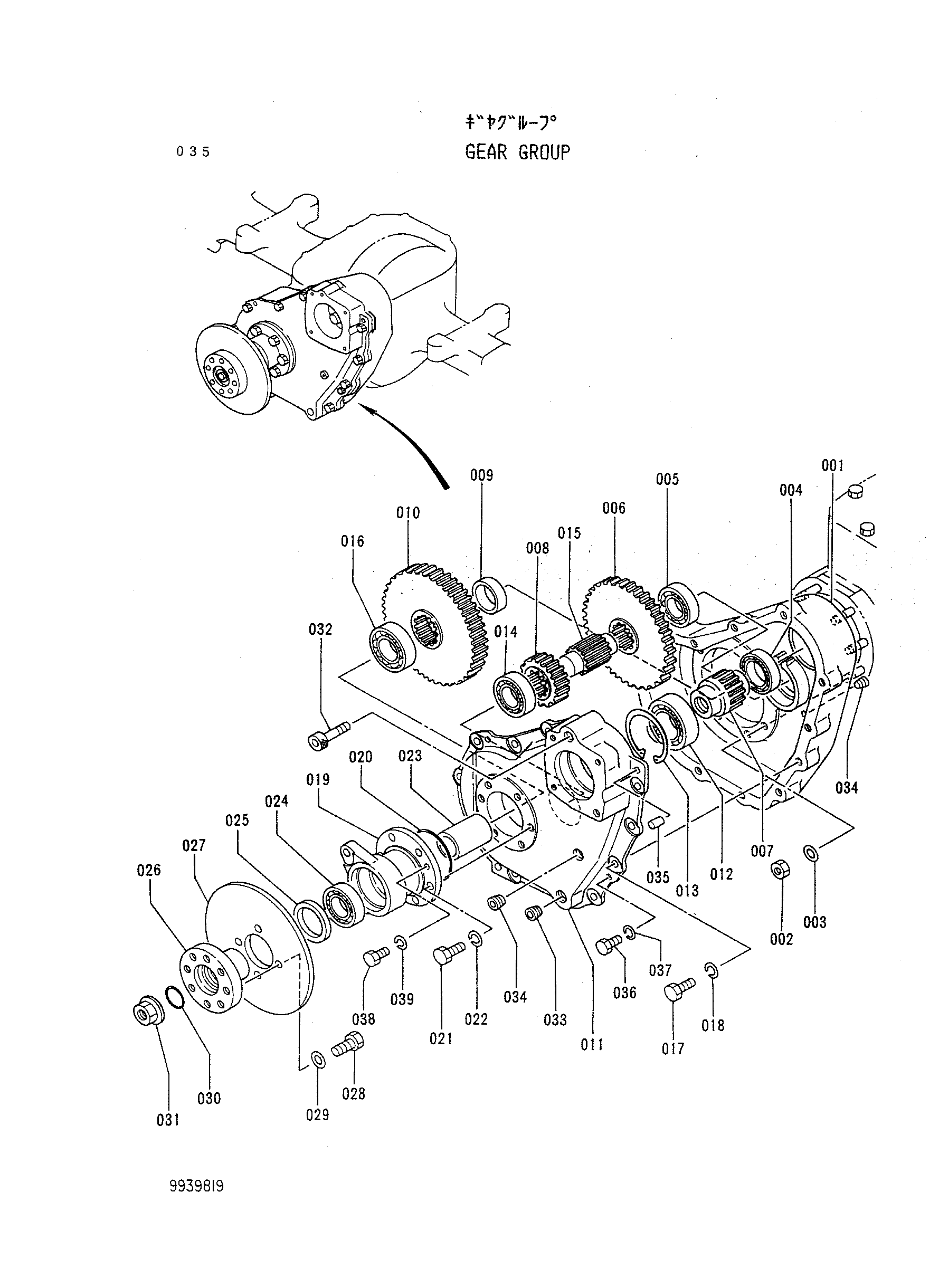

Заводская схема «Шестерня группа» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4233661 | Корпус шестерня | 1 |
| 002 | J950012 | Гайка | 8 |
| 003 | A589912 | Пружинная шайба | 8 |
| 004 | 4504606 | Шариковый подшипник | 1 |
| 005 | 4002151 | Шариковый подшипник | 1 |
| 006 | 4233662 | Шестерня | 1 |
| 007 | 4233663 | Шестерня | 1 |
| 008 | 4233664 | Шестерня | 1 |
| 009 | 4233665 | Проставка | 1 |
| 010 | 4233666 | Шестерня | 1 |
| 011 | 4233667 | Крышка | 1 |
| 012 | 4023590 | Шариковый подшипник | 1 |
| 013 | 959502 | Стопорное кольцо | 1 |
| 014 | 4002151 | Шариковый подшипник | 1 |
| 015 | 4233668 | Вал | 1 |
| 016 | 929071 | Шариковый подшипник | 1 |
| 017 | J441030 | Болт | 11 |
| 018 | A589910 | Пружинная шайба | 11 |
| 019 | 4233669 | Корпус | 1 |
| 020 | A810090 | Уплотнительное кольцо | 1 |
| 021 | J441030 | Болт | 6 |
| 022 | A589912 | Пружинная шайба | 6 |
| 023 | 4233670 | Проставка | 1 |
| 024 | 4002151 | Шариковый подшипник | 1 |
| 025 | 4235203 | Масляное уплотнение | 1 |
| 026 | 4233671 | Фланец | 1 |
| 027 | 4233672 | Дисковый | 1 |
| 028 | J491435 | Болт | 4 |
| 029 | 4233949 | Шайба | 4 |
| 030 | 4018880 | Уплотнительное кольцо | 1 |
| 031 | 4233963 | Гайка | 1 |
| 032 | M341060 | Болт с внутренним шестигранником | 1 |
| 033 | 4233673 | Пробка | 1 |
| 034 | 4233962 | Пробка | 2 |
| 035 | 4233674 | Установочный штифт | 2 |
| 036 | 4233675 | Болт | 2 |
| 037 | A589910 | Пружинная шайба | 2 |
| 038 | 4233244 | Болт | 2 |
| 039 | A589912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
