Навес (FRP) — HITACHI LX20

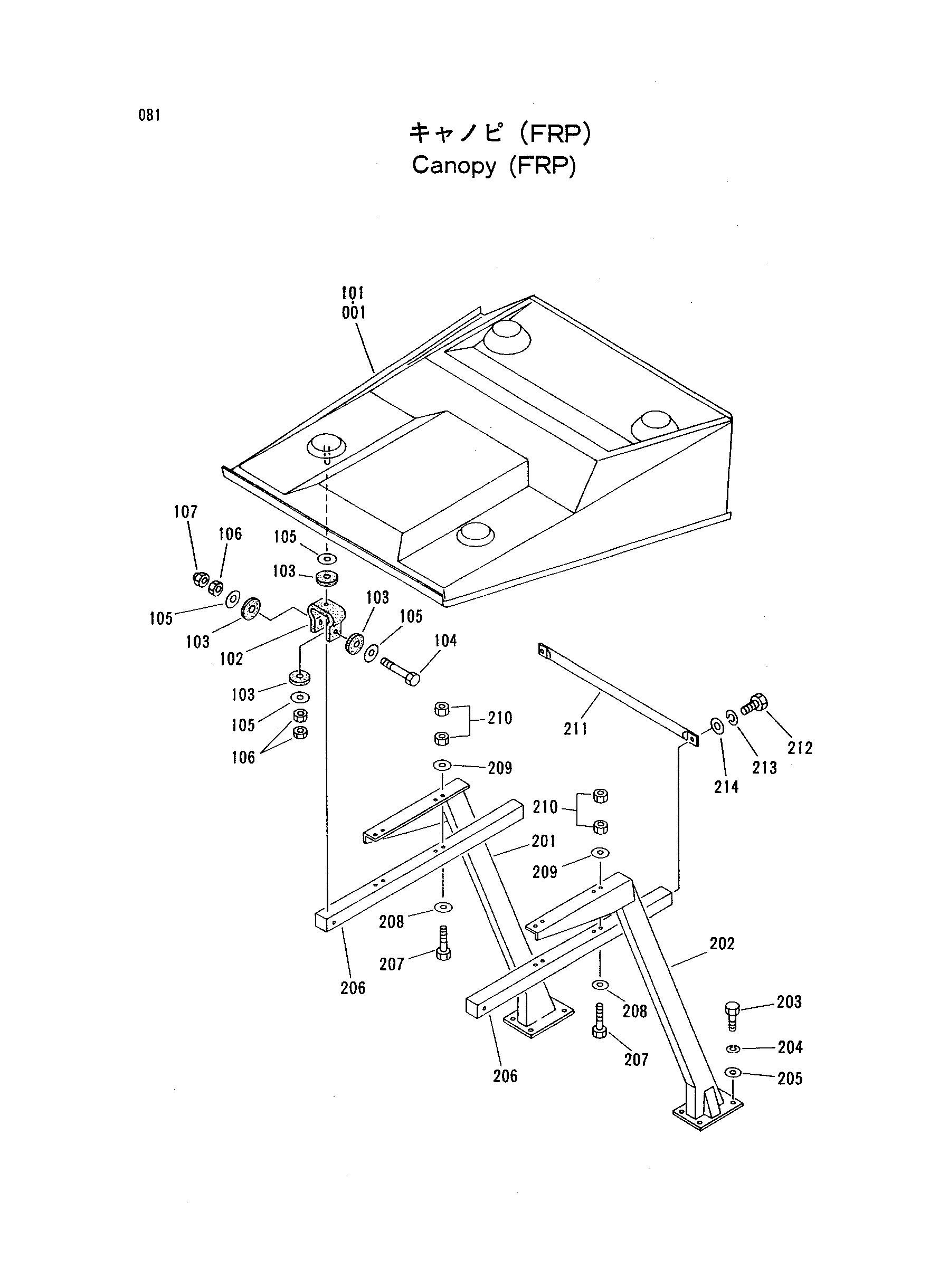

Заводская схема «Навес (FRP)» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4259054 | Рооф в сборе | 1 |
| 102 | 4255580 | Резиновая прокладка | 4 |
| 103 | 4255581 | Резиновая подушка | 16 |
| 104 | J431202 | Болт | 4 |
| 105 | 4255582 | Шайба | 16 |
| 106 | J950012 | Гайка | 12 |
| 107 | 4255589 | Гайка колпачок | 4 |
| 201 | 4233832 | LEG (правый) | 1 |
| 202 | 4233833 | LEG (левый) | 1 |
| 203 | J431640 | Болт | 8 |
| 204 | A589916 | Пружинная шайба | 8 |
| 205 | A590116 | Шайба | 8 |
| 206 | 4259037 | Стойка | 2 |
| 207 | J551075 | Болт | 4 |
| 208 | 4251156 | Шайба | 4 |
| 209 | A590110 | Шайба | 4 |
| 210 | J640210 | Гайка | 8 |
| 211 | 4259038 | Трубка | 1 |
| 212 | J551225 | Болт | 2 |
| 213 | A589912 | Пружинная шайба | 2 |
| 214 | A590112 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
