Насос группа — HITACHI LX20

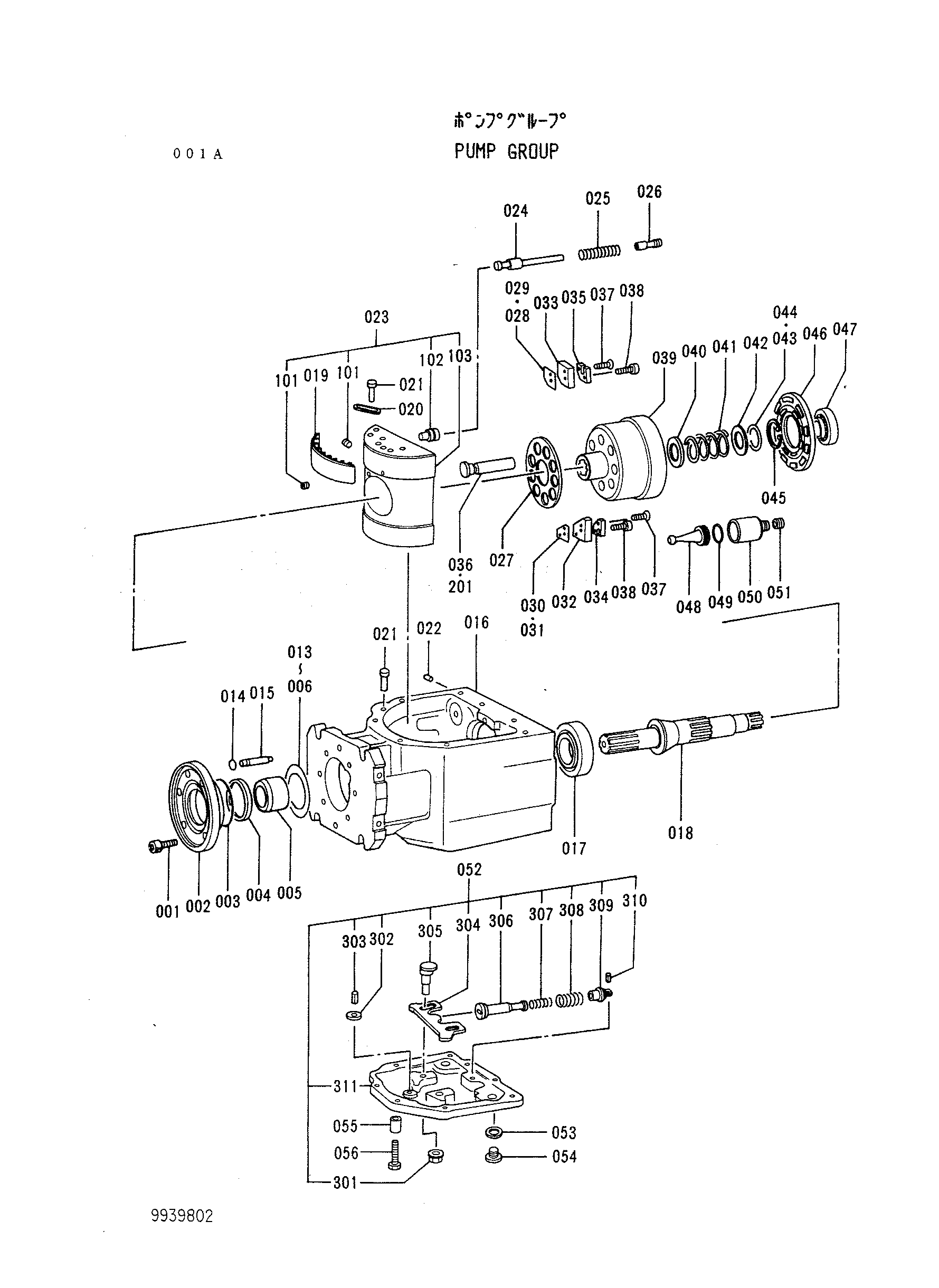

Заводская схема «Насос группа» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | M340613 | Болт с внутренним шестигранником | 6 |
| 002 | 4233435 | Крышка | 1 |
| 003 | 4233436 | Уплотнительное кольцо | 1 |
| 004 | 4233437 | Масляное уплотнение | 1 |
| 005 | 4233438 | Кольцо | 1 |
| 006 | 4233439 | Проставка 1.00 | 1 |
| 007 | 4233440 | Проставка 0.05 | 1 |
| 008 | 4233441 | Проставка 0.10 | 1 |
| 009 | 4233442 | Проставка 1.15 | 1 |
| 010 | 4233443 | Проставка 1.20 | 1 |
| 011 | 4233444 | Проставка 1.40 | 1 |
| 012 | 4233445 | Проставка 1.60 | 1 |
| 013 | 4233446 | Проставка 1.80 | 1 |
| 014 | 4153575 | Уплотнительное кольцо | 2 |
| 016 | 4233447 | Корпус | 1 |
| 017 | 4233448 | Подшипник | 1 |
| 018 | 4233449 | Вал | 1 |
| 019 | 4233450 | Подшипник | 2 |
| 020 | 4233451 | Зажим | 2 |
| 021 | 4233452 | Палец | 4 |
| 022 | 4234382 | Установочный винт | 1 |
| 023 | 4233453 | Пластина свасх в сборе | 1 |
| 024 | 4233454 | Трубка | 1 |
| 025 | 4233455 | Пружина | 1 |
| 026 | 4233456 | Палец | 1 |
| 027 | 4233457 | Фиксатор | 1 |
| 028 | 4233458 | Регулировочная шайба 0.05 | 1 |
| 029 | 4233459 | Регулировочная шайба 0.02 | 1 |
| 030 | 4233460 | Регулировочная шайба 0.10 | 1 |
| 031 | 4233461 | Регулировочная шайба 0.30 | 1 |
| 032 | 4233462 | Деталь дистант | 2 |
| 033 | 4233463 | Деталь дистант | 2 |
| 034 | 4233464 | Держатель | 2 |
| 035 | 4233465 | Держатель | 2 |
| 036 | 4233466 | Поршень комплект | 1 |
| 037 | 4233467 | Болт | 4 |
| 038 | 4233468 | Болт | 4 |
| 039 | 4233469 | Блок гидроцилиндра | 1 |
| 040 | 4233470 | Пластина | 1 |
| 041 | 4233471 | Пружина | 1 |
| 042 | 4233472 | Пластина 4.0 | 1 |
| 043 | 4233473 | Пластина 0.3 | 1 |
| 044 | 4233474 | Пластина 0.5 | 1 |
| 045 | 4233475 | Кольцо | 1 |
| 046 | 4233476 | Пластина клапан | 1 |
| 047 | 4233477 | Подшипник | 1 |
| 048 | 4233478 | Поршень серво | 4 |
| 049 | 4233479 | Уплотнение кольцо | 4 |
| 050 | 4233480 | Гидроцилиндр | 4 |
| 051 | 4234384 | Установочный винт | 4 |
| 052 | 4233481 | Крышка в сборе | 1 |
| 053 | 4506418 | Уплотнительное кольцо | 2 |
| 054 | 4233483 | Пробка | 2 |
| 055 | 4233484 | Пружинный штифт | 2 |
| 056 | J440830 | Болт | 8 |
| 301 | 4233482 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
