Крышка — HITACHI LX20

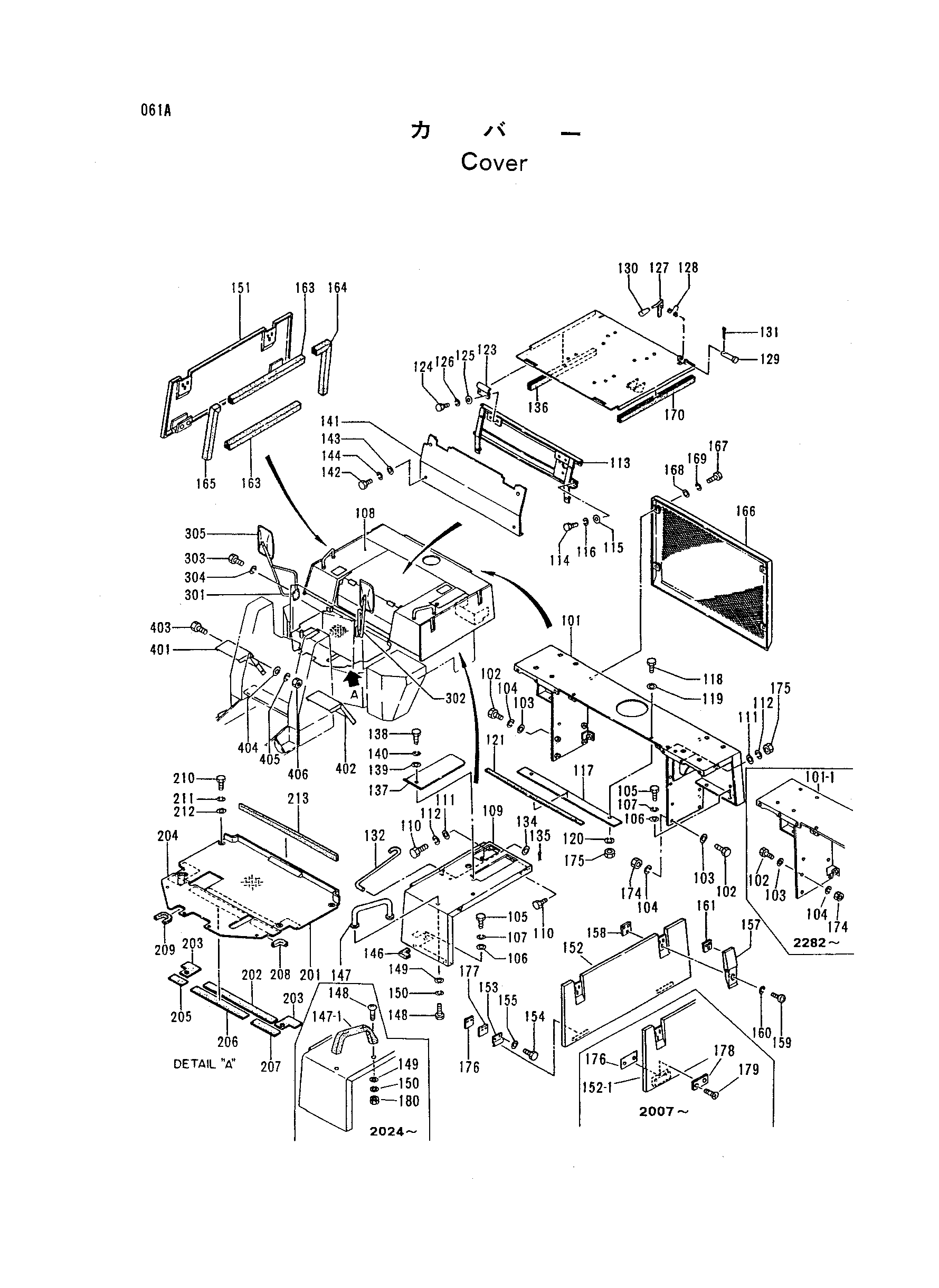

Заводская схема «Крышка» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 4233793 | Опора | 1 |
| 101 | 4263169 | Опора | 1 |
| 101 | 4284676 | Опора | 1 |
| 102 | J551235 | Болт | 8 |
| 103 | A590112 | Плоская шайба | 8 |
| 104 | A589912 | Пружинная шайба | 8 |
| 105 | J551016 | Болт | 10 |
| 106 | A590110 замена: 4251156 | Плоская шайба | 10 |
| 106 | 4251156 | Шайба | 10 |
| 107 | A589910 | Пружинная шайба | 10 |
| 108 | 4233794 | Опора (правый) | 1 |
| 108 | 4255598 | Опора (правый) | 1 |
| 109 | 4233795 | Опора (левый) | 1 |
| 109 | 4255597 | Опора (левый) | 1 |
| 110 | J551020 | Болт | 6 |
| 111 | A590110 | Плоская шайба | 6 |
| 112 | A589910 | Пружинная шайба | 6 |
| 113 | 4233812 | Рама | 1 |
| 113 | 4263170 | Рама | 1 |
| 114 | J551025 | Болт | 4 |
| 115 | A590110 | Плоская шайба | 4 |
| 116 | A589910 | Пружинная шайба | 4 |
| 117 | 4233796 | Пластина | 1 |
| 117 | 4263166 | Пластина | 1 |
| 118 | J551025 | Болт | 2 |
| 118 | J551030 | Болт | 2 |
| 119 | A590110 | Плоская шайба | 2 |
| 120 | A589910 | Пружинная шайба | 2 |
| 121 | 4233797 | Резиновая прокладка | 1 |
| 121 | 4263165 | Резиновая прокладка | 1 |
| 122 | 4233798 | Пластина | 1 |
| 122 | 4263164 | Пластина | 1 |
| 123 | 4234046 | Петля | 2 |
| 124 | J551016 | Болт | 4 |
| 125 | A590110 | Шайба | 4 |
| 126 | A589910 | Пружинная шайба | 4 |
| 127 | 4233969 | Крюк | 1 |
| 128 | 4234047 | Пружина | 1 |
| 129 | 4234048 | Палец (6X50) | 1 |
| 130 | 4234007 | Ручка | 1 |
| 131 | A762020 | Шплинт | 1 |
| 132 | 4233799 | Шток | 1 |
| 132 | 4263163 | Шток | 1 |
| 134 | A590908 | Пружинная шайба | 1 |
| 134 | A590108 | Шайба | 1 |
| 135 | J640308 | Гайка | 2 |
| 135 | A762516 | Шплинт | 1 |
| 136 | 4233800 | Резиновая прокладка | 1 |
| 136 | 4263168 | Резиновая прокладка | 1 |
| 137 | 4233801 | Крышка | 1 |
| 138 | J551016 | Болт | 1 |
| 139 | A590110 | Шайба | 1 |
| 140 | A589910 | Пружинная шайба | 1 |
| 141 | 4233802 | Крышка | 1 |
| 141 | 4263171 | Крышка | 1 |
| 142 | J551020 | Болт | 4 |
| 143 | A590110 | Шайба | 4 |
| 144 | A589910 | Пружинная шайба | 4 |
| 145 | 4233803 | Резиновая прокладка | 1 |
| 146 | 4233804 | Резиновая прокладка | 2 |
| 147 | 4233805 | Стойка | 2 |
| 147 | 4282112 | Стойка | 2 |
| 148 | J551220 | Болт | 4 |
| 148 | 4282110 замена: 4234001 | Болт | 4 |
| 148 | 4234001 | Винт | 4 |
| 149 | A590112 | Шайба | 4 |
| 149 | A590110 | Шайба | 4 |
| 150 | A589912 | Пружинная шайба | 4 |
| 150 | A590908 | Пружинная шайба | 4 |
| 151 | 4233806 | Крышка (правый) | 1 |
| 151 | 4282159 | Крышка (правый) | 1 |
| 152 | 4233807 | Крышка (левый) | 1 |
| 152 | 4282160 | Крышка (левый) | 1 |
| 153 | 4234046 | Петля | 4 |
| 154 | J551016 | Болт | 8 |
| 155 | A590110 | Плоская шайба | 8 |
| 157 | 4233966 | Защёлка | 4 |
| 158 | 4233968 | Пластина | 4 |
| 159 | M430414 | Винт | 24 |
| 160 | A590904 | Пружинная шайба | 24 |
| 161 | 4233967 | Пластина | 4 |
| 163 | 4233808 | Резиновая прокладка | 4 |
| 164 | 4233809 | Резиновая прокладка | 2 |
| 165 | 4233810 | Резиновая прокладка | 2 |
| 166 | 4233811 | Решётка | 1 |
| 167 | J551035 | Болт | 4 |
| 168 | A590110 | Плоская шайба | 4 |
| 169 | A589910 | Пружинная шайба | 4 |
| 170 | 4233813 замена: 4253630 | Резиновая прокладка | 1 |
| 170 | 4253630 | Резиновая прокладка | 1 |
| 171 | 4233814 | Короб | 1 |
| 172 | J551016 | Болт | 2 |
| 173 | A589910 | Пружинная шайба | 2 |
| 174 | J640412 | Гайка | 4 |
| 174 | J640412 | Гайка | 8 |
| 175 | J640410 | Гайка | 4 |
| 176 | 4251154 | Регулировочная шайба (T=1.2) | 1 |
| 177 | 4282158 | Регулировочная шайба (T=3.0) | 1 |
| 178 | 4282111 | Пластина | 4 |
| 179 | 4282109 | Винт | 8 |
| 179 | 4287875 | Винт | 8 |
| 180 | J640308 | Гайка | 4 |
| 201 | 4233815 | Пластина | 1 |
| 201 | 4255999 | Пластина | 1 |
| 202 | 4233816 | Резиновая прокладка | 1 |
| 203 | 4233817 | Резиновая прокладка | 2 |
| 204 | 4233818 | Пластина | 1 |
| 204 | 4308284 | Пластина | 1 |
| 205 | 4233819 | Резиновая прокладка | 1 |
| 205 | 4308285 | Резиновая прокладка | 1 |
| 206 | 4233820 | Резиновая прокладка | 1 |
| 207 | 4233821 | Резиновая прокладка | 1 |
| 207 | 4308286 | Резиновая прокладка | 1 |
| 208 | 4233822 | Резиновая прокладка | 1 |
| 209 | 4233823 | Резиновая прокладка | 1 |
| 210 | J551020 | Болт | 8 |
| 211 | A589910 | Пружинная шайба | 8 |
| 212 | A590110 | Плоская шайба | 8 |
| 213 | 4255997 | Резиновая прокладка | 1 |
| 301 | 4233824 | Трубка (правый) | 1 |
| 302 | 4233825 | Трубка (левый) | 1 |
| 303 | J551020 | Болт | 8 |
| 304 | A589910 | Пружинная шайба | 8 |
| 305 | 4234028 | Зеркало | 2 |
| 401 | 4233826 | Крыло (правый) | 1 |
| 402 | 4233827 | Крыло (левый) | 1 |
| 403 | J551020 | Болт | 6 |
| 404 | A590110 | Плоская шайба | 6 |
| 405 | A589910 | Пружинная шайба | 6 |
| 406 | J640410 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
