Гидромотор группа — HITACHI LX20

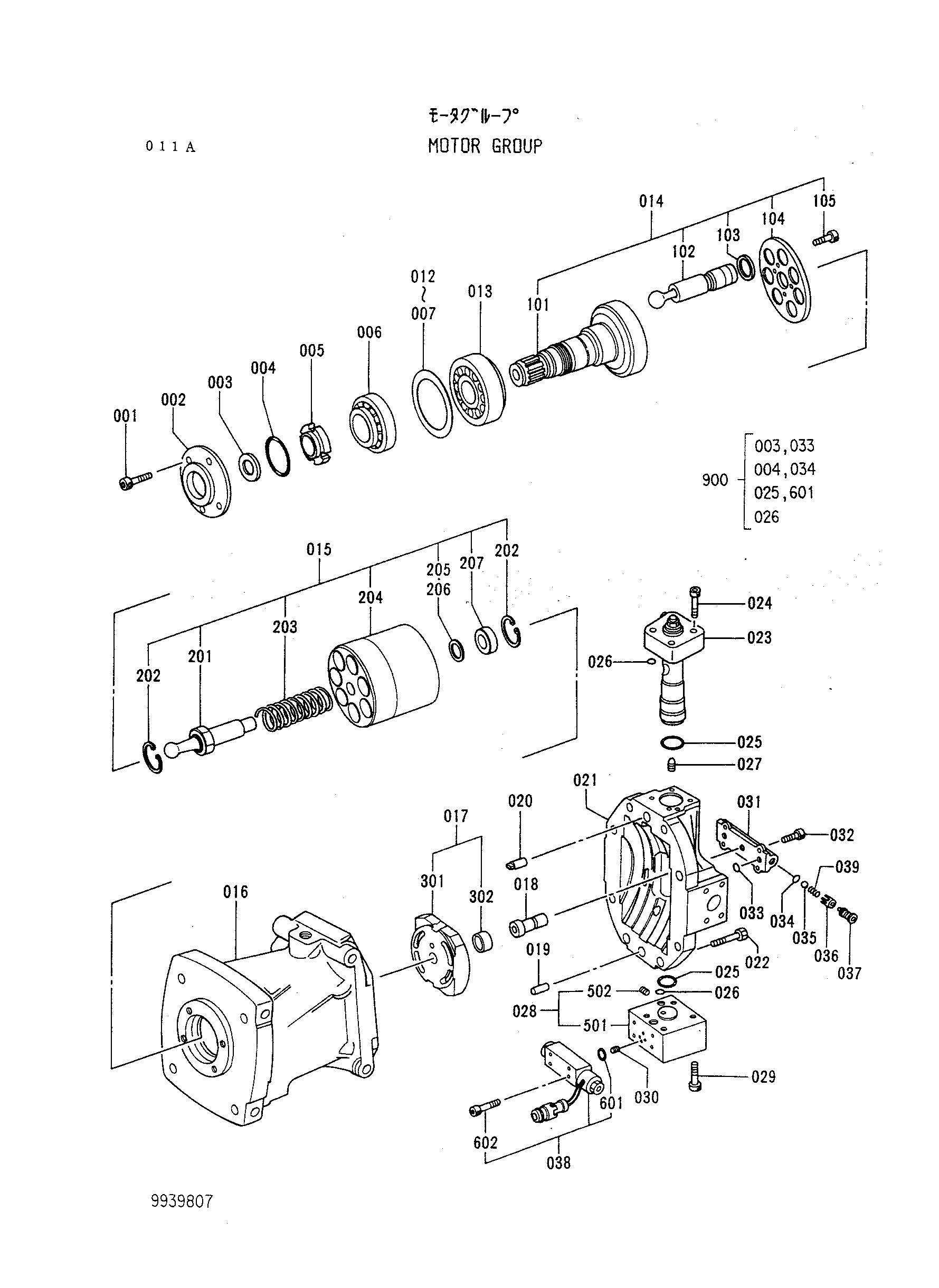

Заводская схема «Гидромотор группа» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | M340620 | Болт с внутренним шестигранником | 4 |
| 002 | 4233561 | Держатель | 1 |
| 003 | 4233562 | Масляное уплотнение | 1 |
| 004 | 4233564 | Уплотнительное кольцо | 1 |
| 005 | 4233565 | Гайка | 1 |
| 006 | 4233566 | Подшипник | 1 |
| 007 | 4233567 | Пластина 1.50 | 1 |
| 008 | 4233568 | Пластина 1.56 | 1 |
| 009 | 4233569 | Пластина 1.62 | 1 |
| 010 | 4233570 | Пластина 1.68 | 1 |
| 011 | 4233571 | Пластина 1.74 | 1 |
| 012 | 4233572 | Пластина 1.80 | 1 |
| 013 | 4233573 | Подшипник | 1 |
| 014 | 4233574 | Вал привод в сборе | 1 |
| 015 | 4233575 | Гидроцилиндр. в сборе | 1 |
| 016 | 4233576 | Корпус | 1 |
| 017 | 4233577 | Пластина клапан в сборе | 1 |
| 018 | 4233578 | Палец | 1 |
| 019 | 4233579 | Палец | 1 |
| 020 | 4233580 | Палец | 1 |
| 021 | 4233581 | Держатель | 1 |
| 022 | M340830 | Болт с внутренним шестигранником | 8 |
| 023 | 4233592 | Механизм натяжения | 1 |
| 024 | M340636 | Болт с внутренним шестигранником | 4 |
| 025 | 4233582 | Уплотнительное кольцо | 2 |
| 026 | 4506408 | Уплотнительное кольцо | 6 |
| 027 | 4234383 | Установочный винт | 1 |
| 028 | 4233583 | Крышка | 1 |
| 029 | M340660 | Болт с внутренним шестигранником | 4 |
| 030 | 4233584 | Дроссель | 1 |
| 031 | 4233585 | Клапан блок | 1 |
| 032 | M341025 | Болт с внутренним шестигранником | 4 |
| 033 | 4506418 | Уплотнительное кольцо | 3 |
| 034 | 4233586 | Уплотнительное кольцо | 2 |
| 035 | 4233587 | Шарик | 2 |
| 036 | 4233588 | Клапан | 2 |
| 037 | 4233589 | Пробка | 2 |
| 038 | 4233590 | Электромагнитный клапан | 1 |
| 039 | 4233591 | Пружина | 2 |
| 601 | 4506409 | Уплотнительное кольцо | 4 |
| 602 | M340545 | Болт с внутренним шестигранником | 4 |
| 900 | 4233593 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
