Гидроцилиндр наклона отвала — HITACHI LX20

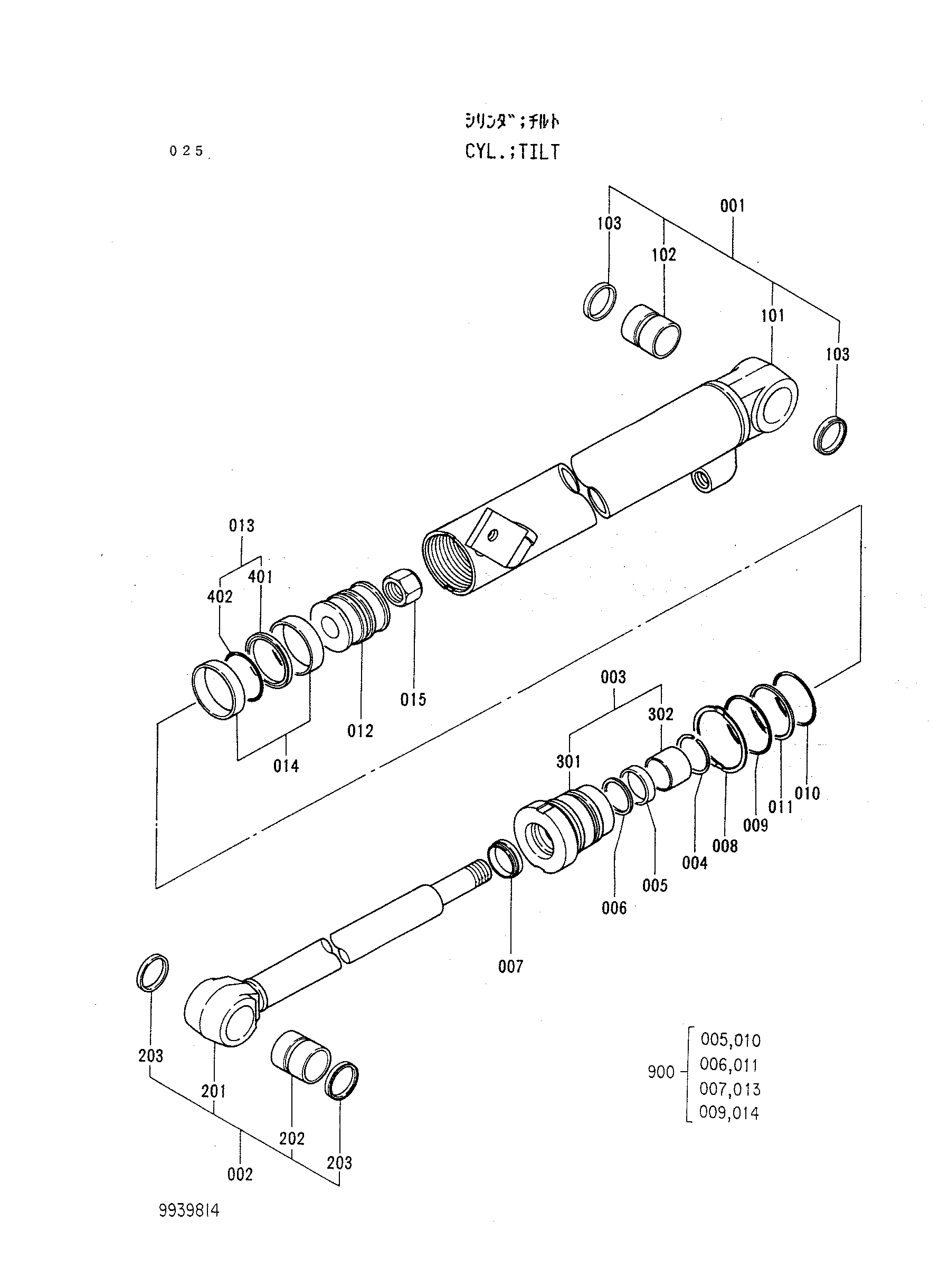

Заводская схема «Гидроцилиндр наклона отвала» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4233891 | Гидроцилиндр. наклон | 1 | |
| 002 | 4233892 | Шток в сборе | 1 |
| 003 | 4233893 | Головка в сборе | 1 |
| 004 | 4233296 | Кольцо | 1 |
| 005 | 4233297 | Кольцо | 1 |
| 006 | 4233298 | Опорное кольцо | 1 |
| 007 | 4233299 | Грязесъёмное кольцо | 1 |
| 008 | 4233300 | Стопорная шайба | 1 |
| 009 | A811060 | Уплотнительное кольцо | 1 |
| 010 | A811055 | Уплотнительное кольцо | 1 |
| 011 | 4235206 | Опорное кольцо | 1 |
| 012 | 4233894 | Поршень | 1 |
| 013 | 4233301 | Уплотнение кольцо в сборе | 1 |
| 014 | 4233302 | Кольцо | 2 |
| 015 | 4234101 | U-образная гайка | 1 |
| 102 | 4234102 | Втулка | 1 |
| 103 | 4233295 | Грязесъёмное кольцо | 2 |
| 202 | 4234102 | Втулка | 1 |
| 203 | 4233295 | Грязесъёмное кольцо | 2 |
| 302 | 4233218 | Втулка | 1 |
| 900 | 4233303 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
