Управление (3PL) — HITACHI LX20

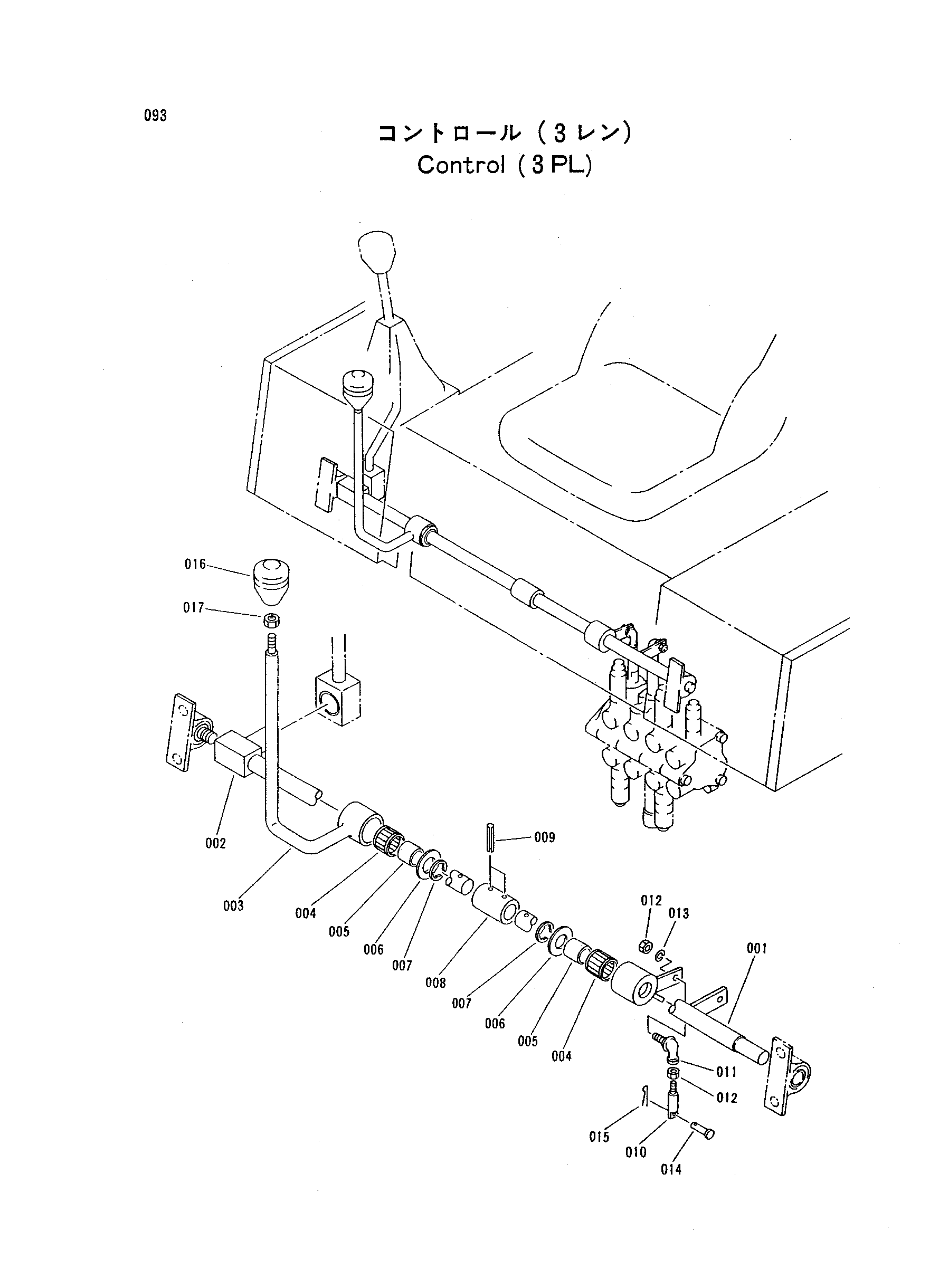

Заводская схема «Управление (3PL)» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4306177 | Вал | 1 |
| 002 | 4306178 | Вал | 1 |
| 003 | 4306179 | Тяга | 1 |
| 004 | 4234094 | Подшипник | 2 |
| 005 | 4306180 | Втулка | 2 |
| 006 | A590120 | Шайба | 2 |
| 007 | 4270000 | Е-ринг | 2 |
| 008 | 4306181 | Втулка | 1 |
| 009 | 4052135 | Пружинный штифт | 2 |
| 010 | 4233902 | Шток | 1 |
| 011 | 4233201 | Шарнир | 1 |
| 012 | J640308 | Гайка | 2 |
| 013 | A590908 | Пружинная шайба | 1 |
| 014 | 4233203 | Палец | 1 |
| 015 | A761616 | Шплинт | 1 |
| 016 | 4233204 | Ручка | 1 |
| 017 | J640210 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
