Фаинал привод — HITACHI LX20

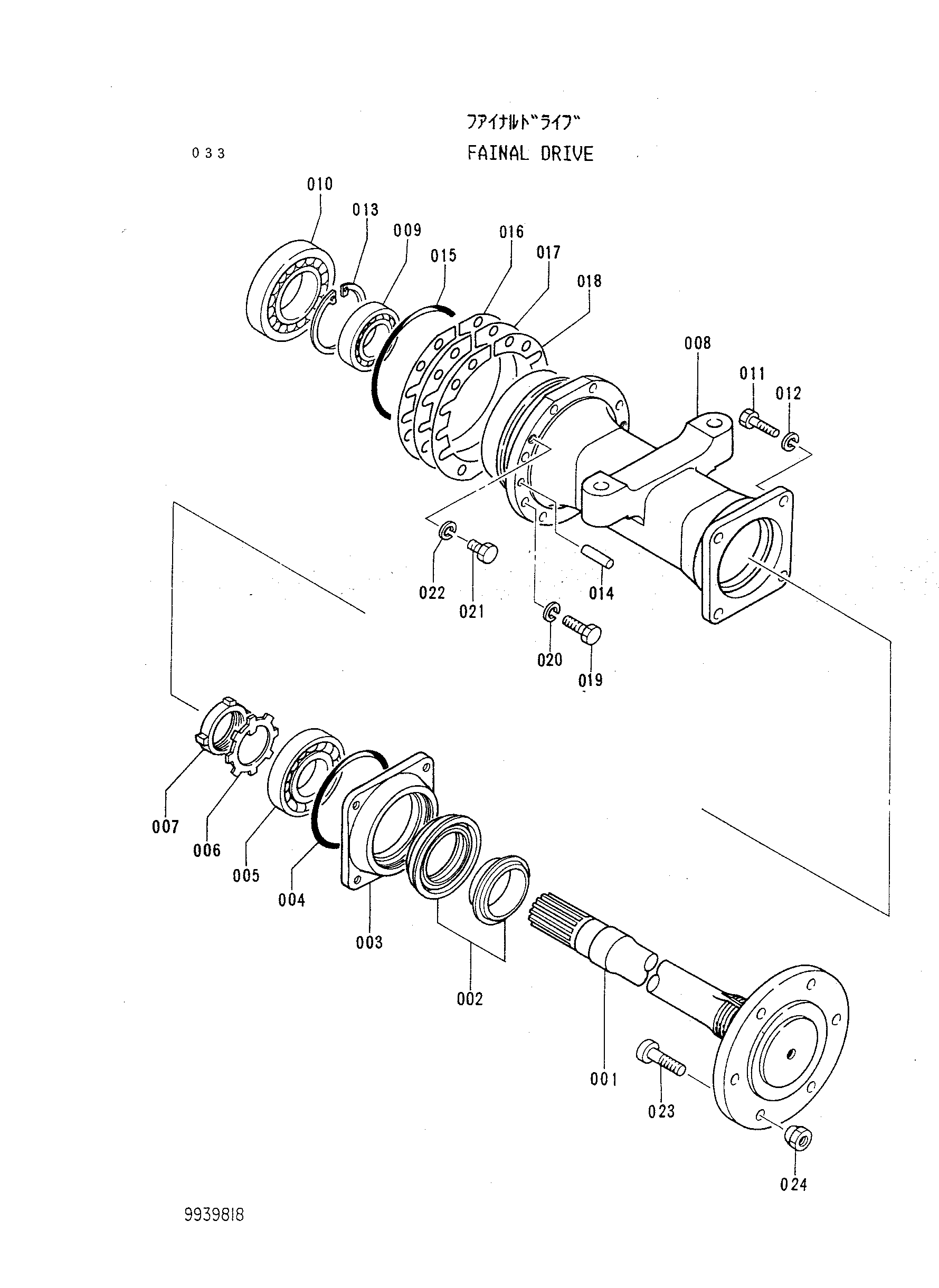

Заводская схема «Фаинал привод» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4233658 | Вал привод | 1 |
| 002 | 4233964 | Уплотнение | 1 |
| 003 | 4233659 | Корпус | 1 |
| 004 | A810125 | Уплотнительное кольцо | 1 |
| 005 | 943768 | Шариковый подшипник | 1 |
| 006 | 4233249 | Стопорная шайба | 1 |
| 007 | 4233250 | Гайка | 1 |
| 008 | 4233251 | Корпус | 1 |
| 009 | 969422 | Шариковый подшипник | 1 |
| 010 | 4234120 | Подшипник | 1 |
| 011 | J431235 | Болт | 4 |
| 012 | A589912 | Пружинная шайба | 4 |
| 013 | 959501 | Стопорное кольцо | 1 |
| 014 | 4233252 | Палец | 1 |
| 015 | 966998 | Уплотнительное кольцо | 1 |
| 016 | 4233245 | Регулировочная шайба 0.15 | 1 |
| 017 | 4233246 | Регулировочная шайба 0.20 | 1 |
| 018 | 4233247 | Регулировочная шайба 0.50 | 1 |
| 019 | J431240 | Болт | 8 |
| 020 | A589912 | Пружинная шайба | 8 |
| 021 | 4233244 | Болт | 2 |
| 022 | A589912 | Пружинная шайба | 2 |
| 023 | 4233253 | Болт | 6 |
| 024 | 4233254 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
