Трубопроводы (3PL) — HITACHI LX20

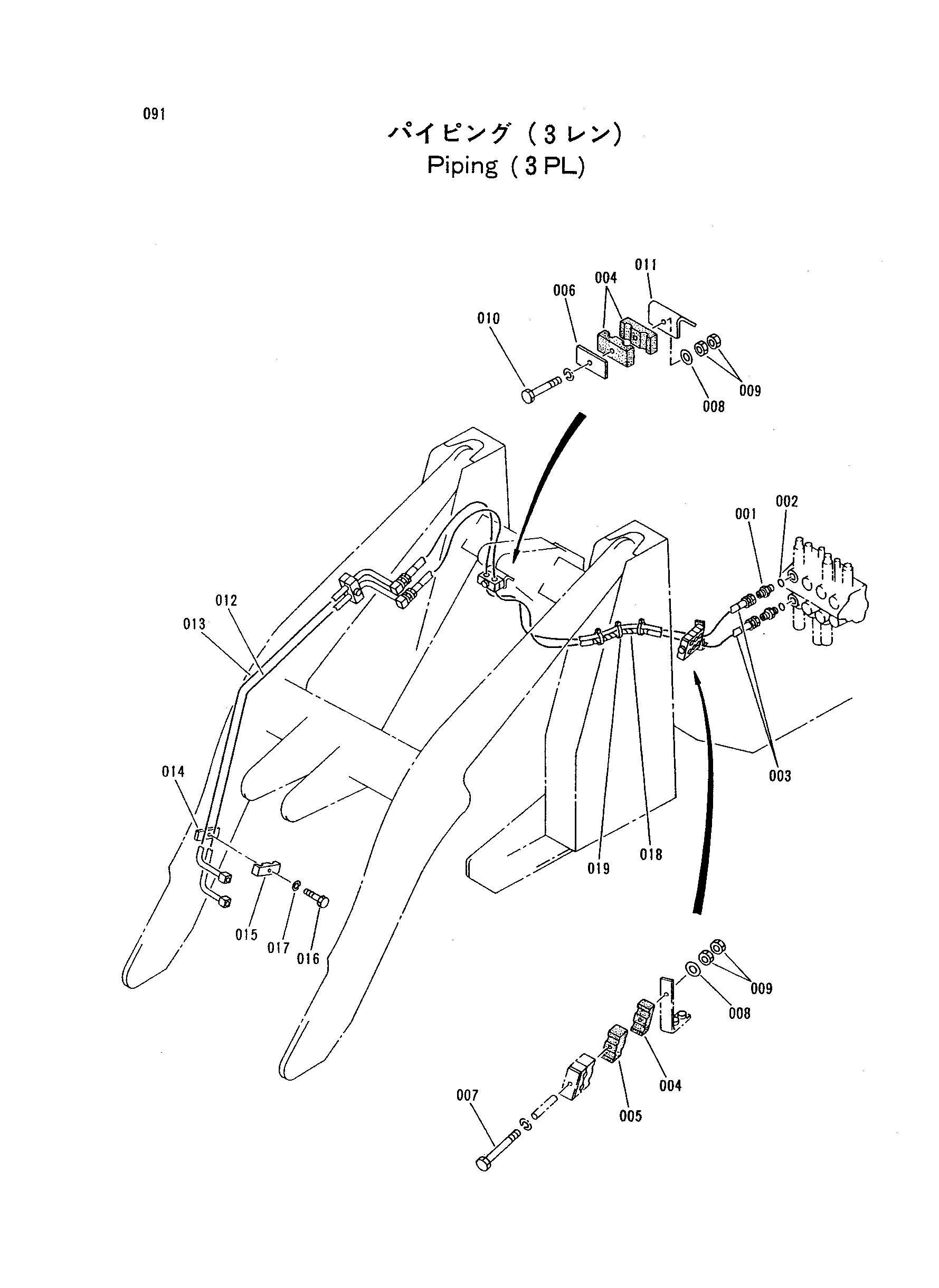

Заводская схема «Трубопроводы (3PL)» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4306182 | Адаптер | 2 |
| 002 | 962567 | Уплотнительное кольцо | 2 |
| 003 | 4306183 | Шланг | 2 |
| 004 | 4306184 | Резиновая прокладка | 3 |
| 005 | 4306185 | Резиновая прокладка | 1 |
| 006 | 4233881 | Пластина | 1 |
| 007 | J551000 | Болт | 1 |
| 008 | A590110 | Шайба | 2 |
| 009 | J640410 | Гайка | 4 |
| 010 | J551060 | Болт | 1 |
| 011 | 4306186 | Кронштейн | 1 |
| 012 | 4306187 | Трубка | 1 |
| 013 | 4306188 | Трубка | 1 |
| 014 | 4259116 | Пластина | 2 |
| 015 | 4259078 | Держатель | 2 |
| 016 | J551035 | Болт | 2 |
| 017 | A589910 | Пружинная шайба | 2 |
| 018 | 4300981 | Трубка | 1 |
| 019 | 4259057 | Хомут трос | 3 |
| 101 | 4306279 | Гидрораспределитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
