Автоматический левелер — HITACHI LX20

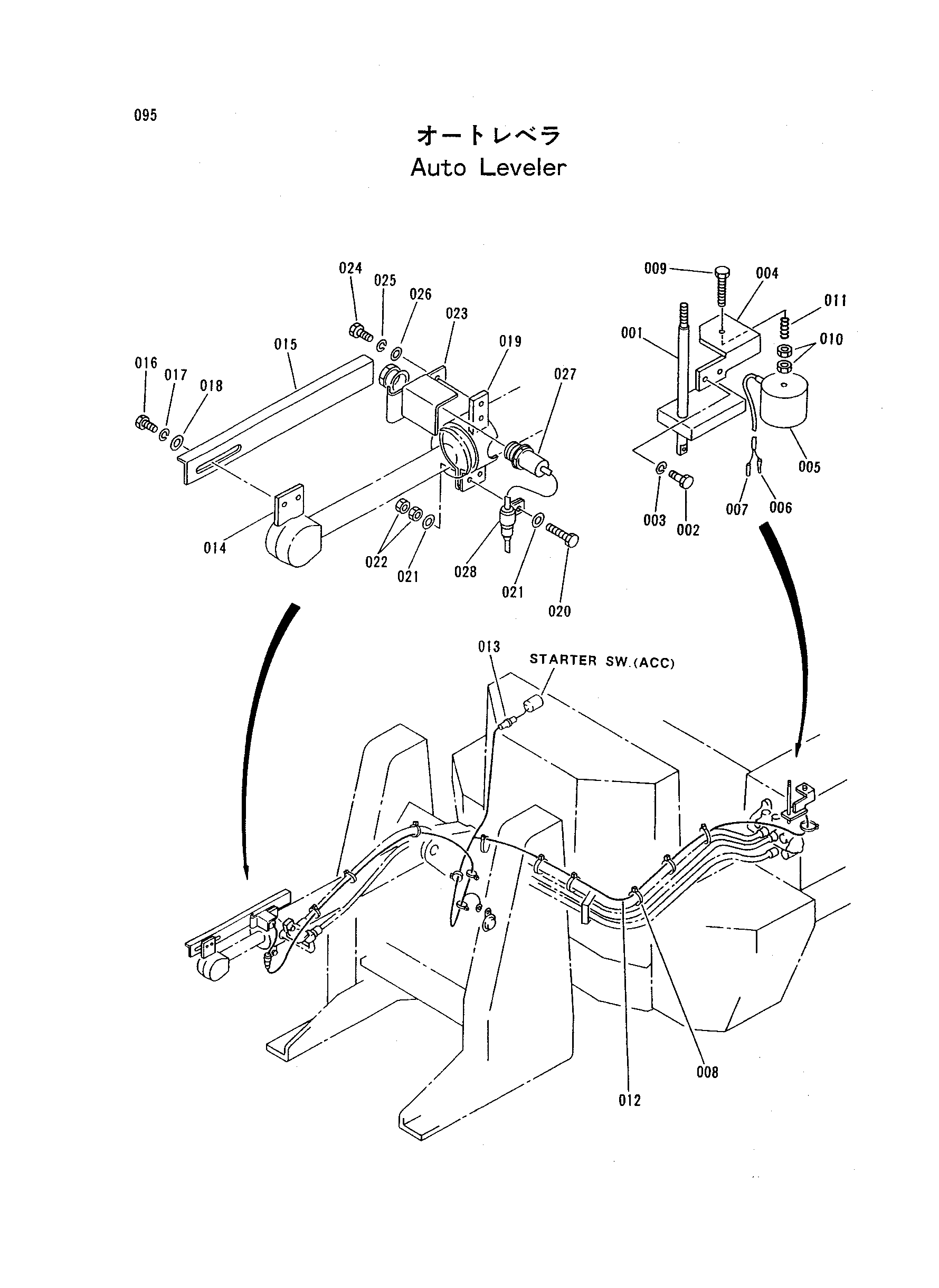

Заводская схема «Автоматический левелер» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4274562 | Шток | 1 |
| 002 | J530816 | Болт | 2 |
| 003 | A590908 | Пружинная шайба | 2 |
| 004 | 4274563 | Кронштейн | 1 |
| 005 | 4274564 | Магнит | 1 |
| 006 | 4273152 | Клемма | 1 |
| 007 | 4273153 | Клемма | 1 |
| 008 | 4259057 | Хомут трос | 15 |
| 009 | J431640 | Болт | 1 |
| 010 | J950006 | Гайка | 2 |
| 011 | 4273155 | Пружина | 1 |
| 012 | 4273156 | Жгут проводов | 1 |
| 013 | 4273157 | Держатель предохранитель | 1 |
| 014 | 4274565 | Пластина | 1 |
| 015 | 4274566 | Шток | 1 |
| 016 | J551020 | Болт | 2 |
| 017 | A589910 | Пружинная шайба | 2 |
| 018 | A590110 | Шайба | 2 |
| 019 | 4274567 | Лента | 1 |
| 020 | J551050 | Болт | 2 |
| 021 | A590110 | Шайба | 4 |
| 022 | J640410 | Гайка | 4 |
| 023 | 4273161 | Опора | 1 |
| 024 | J551020 | Болт | 2 |
| 025 | A589910 | Пружинная шайба | 2 |
| 026 | A590110 | Шайба | 2 |
| 027 | 4273162 | Выключатель | 1 |
| 028 | 4233961 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
