Основные гидролинии — HITACHI LX20

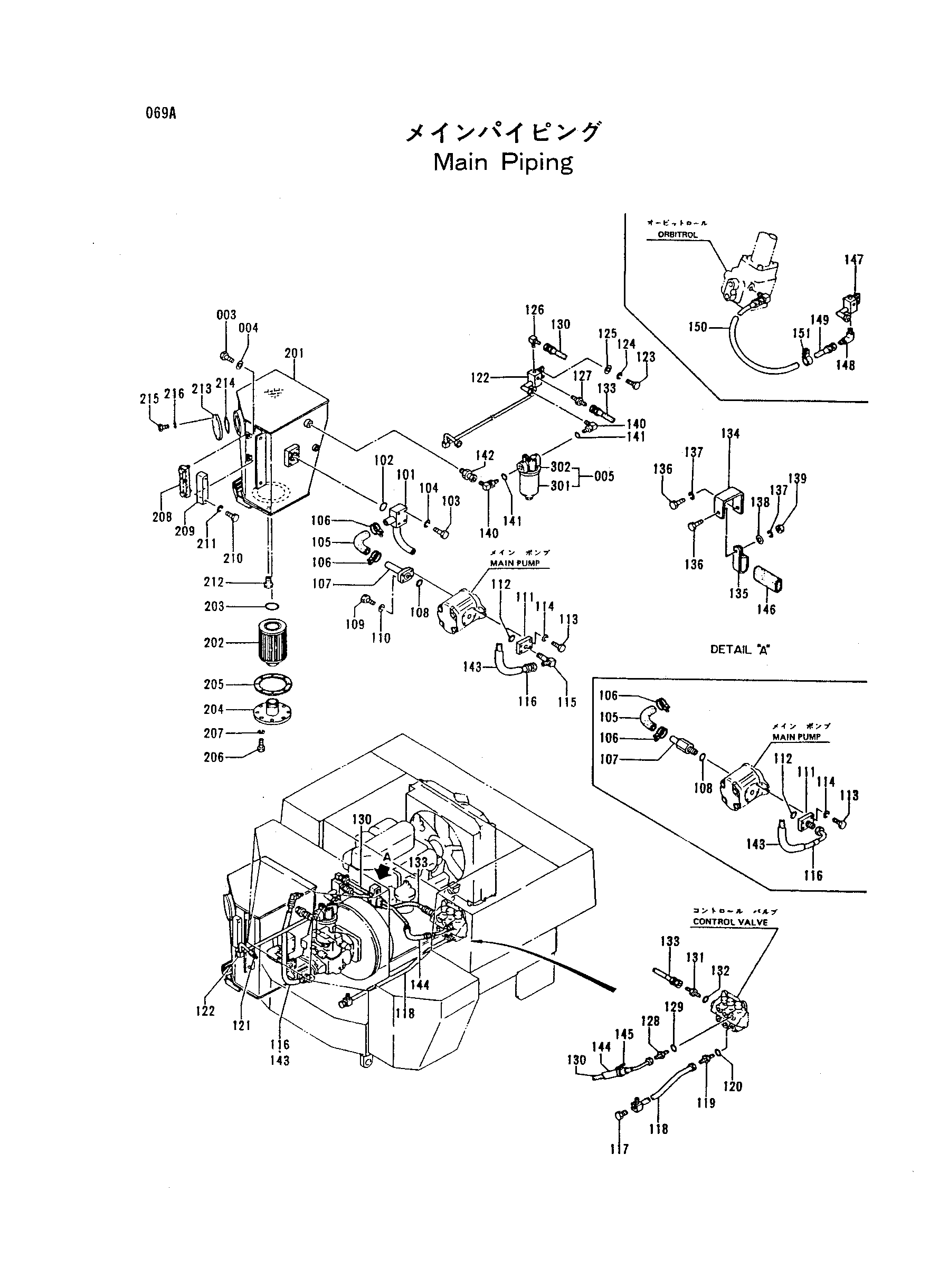

Заводская схема «Основные гидролинии» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
003	J431630	Болт	3
004	4234093	Шайба	3
005	4233865 замена: 4237277	Фильтр в сборе	1
005	4237277	Фильтр в сборе	1
101	4233852	Тройник	1
102	4037888	Уплотнительное кольцо	1
103	J551055	Болт	4
104	A589910	Пружинная шайба	4
105	4233280	Шланг	1
106	4505243	Хомут шланга	2
107	4233853	Трубка	1
107	4286419	Переходник	1
108	4095210	Уплотнительное кольцо	1
108	955656	Уплотнительное кольцо	1
109	4233942	Болт	4
110	A589910	Пружинная шайба	4
111	4233854	Фланец	1
111	4286420	Фланец	1
112	4506429	Уплотнительное кольцо	1
112	985099	Уплотнительное кольцо	1
113	4233942	Болт	4
113	4286539	Болт	4
114	A589910	Пружинная шайба	4
114	A590906	Пружинная шайба	4
115	4234049	Угловой штуцер	1
116	4233855	Шланг	1
116	4286421	Шланг	1
117	4233219	Пробка	1
118	4233856	Трубка	1
119	4233200	Адаптер	1
120	4509180	Уплотнительное кольцо	1
121	4234113	Унион	1
122	4233857	Трубка	1
123	J551020	Болт	2
124	A589910	Пружинная шайба	2
125	A590110	Плоская шайба	2
126	4234049	Угловой штуцер	1
127	4234042	Адаптер	1
128	4234020	Ниппель	1
129	4506418	Уплотнительное кольцо	1
130	4233859 замена: 4308370	Шланг	1
130	4308370	Шланг	1
131	4234079	Адаптер	1
132	4509180	Уплотнительное кольцо	1
133	4234078	Шланг	1
134	4233860	Опора	1
135	4234026	Хомут	1
136	J530820	Болт	2
137	A590908	Пружинная шайба	2
138	A590108	Плоская шайба	1
139	J640308	Гайка	1
140	4237272	Угловой штуцер	2
141	4233858	Уплотнительное кольцо	2
142	4233861	Трубка	1
143	4234105	Виниловый шланг	1
144	4234112	Виниловый шланг	1
145	4288072	Ленточный зажим	2
146	4234111	Виниловый шланг	1
147	4308371	Трубка	1
148	4237138	Угловой штуцер	1
149	4286423	Шланг	1
150	4308372	Шланг	1
151	3053135	Хомут	1
201	4233862	Гидробак	1
202	4233988	Сетчатый фильтр	1
203	4067463	Уплотнительное кольцо	1
204	4233944	Крышка	1
205	4233945	Манжета	1
206	J530820	Болт	8
207	A590908	Пружинная шайба	8
208	4233863	Указатель	1
209	4233864	Крышка	1
210	J551016	Болт	2
211	A589910	Пружинная шайба	2
212	4233219	Пробка	1
213	4233281	Крышка	1
214	A810070	Уплотнительное кольцо	1
215	J530820	Болт	4
216	A590908	Пружинная шайба	4
301	4233866 замена: 4237280	Фильтр	1
301	4237280	Фильтр	1
302	4233867	Крышка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
