Топливный система — HITACHI LX20

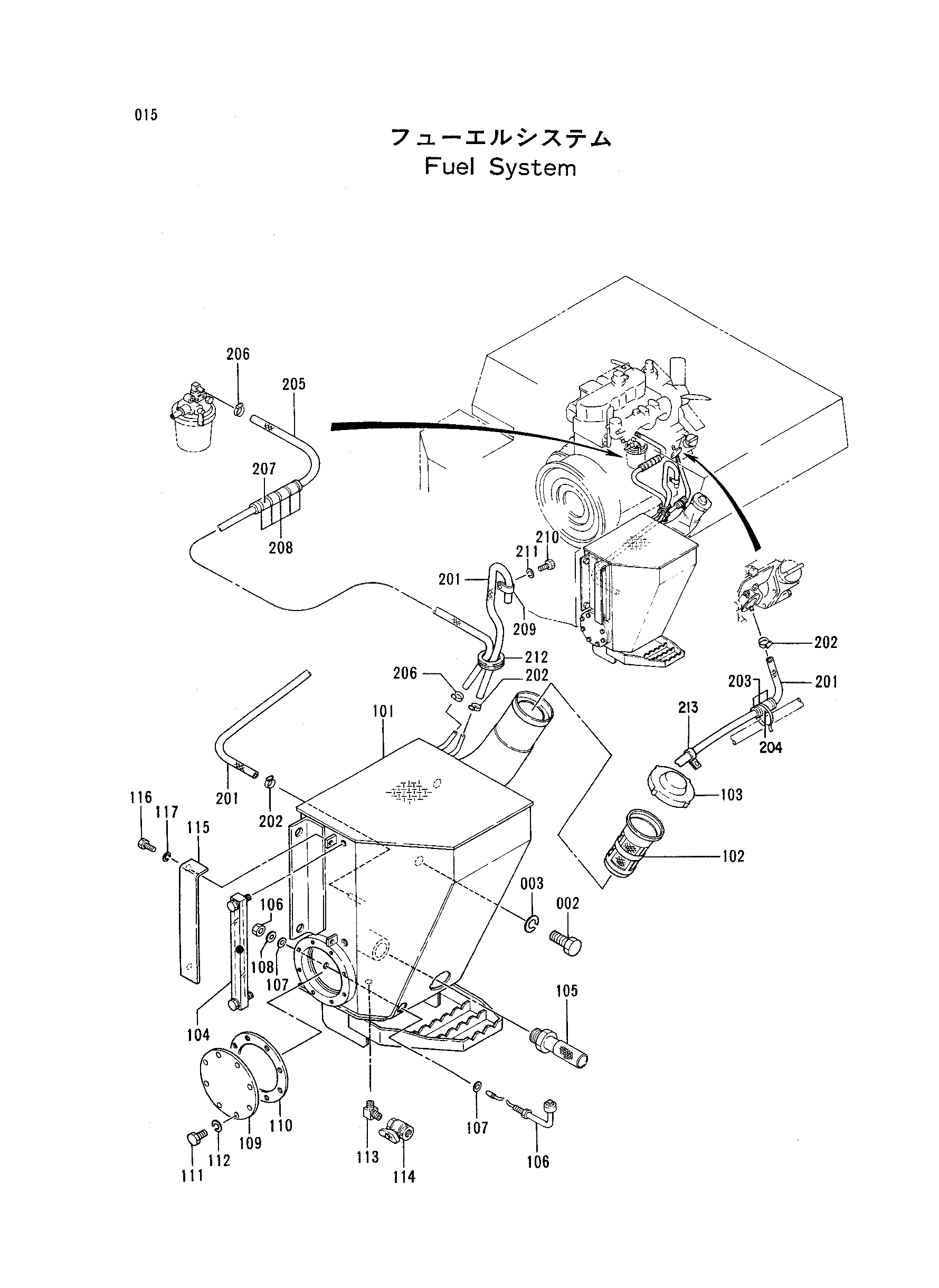

Заводская схема «Топливный система» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | J431630 | Болт | 3 |
| 003 | 4234093 | Шайба | 3 |
| 101 | 4233353 | Топливный бак | 1 |
| 102 | 4234082 | Сетчатый фильтр | 1 |
| 103 | 4233360 замена: 4251153 | Колпачок | 1 |
| 103 | 4251153 | Колпачок | 1 |
| 104 | 4233354 | Указатель | 1 |
| 105 | 4233355 | Сетчатый фильтр | 1 |
| 106 | 4234021 | Выключатель уровень | 1 |
| 107 | 4233996 | Прокладка | 2 |
| 108 | A590112 | Плоская шайба | 1 |
| 109 | 4233356 | Крышка | 1 |
| 109 | 4282098 | Крышка | 1 |
| 110 | 4233945 | Манжета | 1 |
| 111 | J530820 | Болт | 8 |
| 111 | J530816 | Болт | 8 |
| 112 | A590908 | Пружинная шайба | 8 |
| 113 | 4233357 | Угловой штуцер | 1 |
| 114 | 4233358 | Кокк дренажный | 1 |
| 115 | 4233359 | Крышка | 1 |
| 116 | J551016 | Болт | 2 |
| 117 | A589910 | Пружинная шайба | 2 |
| 201 | 4233361 | Топливный шланг | 1 |
| 202 | 4508575 | Хомут шланга | 3 |
| 203 | 4259057 | Ленточный зажим | 3 |
| 204 | 4234108 | Шланг | 1 |
| 205 | 4233362 | Топливный шланг | 1 |
| 206 | 4508575 | Хомут шланга | 2 |
| 207 | 4234109 | Шланг | 1 |
| 208 | 4259057 | Ленточный зажим | 5 |
| 209 | 4234008 | Хомут | 1 |
| 209 | 4255576 | Хомут | 1 |
| 210 | J551016 | Болт | 1 |
| 211 | A589910 | Пружинная шайба | 1 |
| 212 | 4233363 | Уплотнительная втулка | 1 |
| 213 | 4234008 | Хомут | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
