Рама — HITACHI LX20

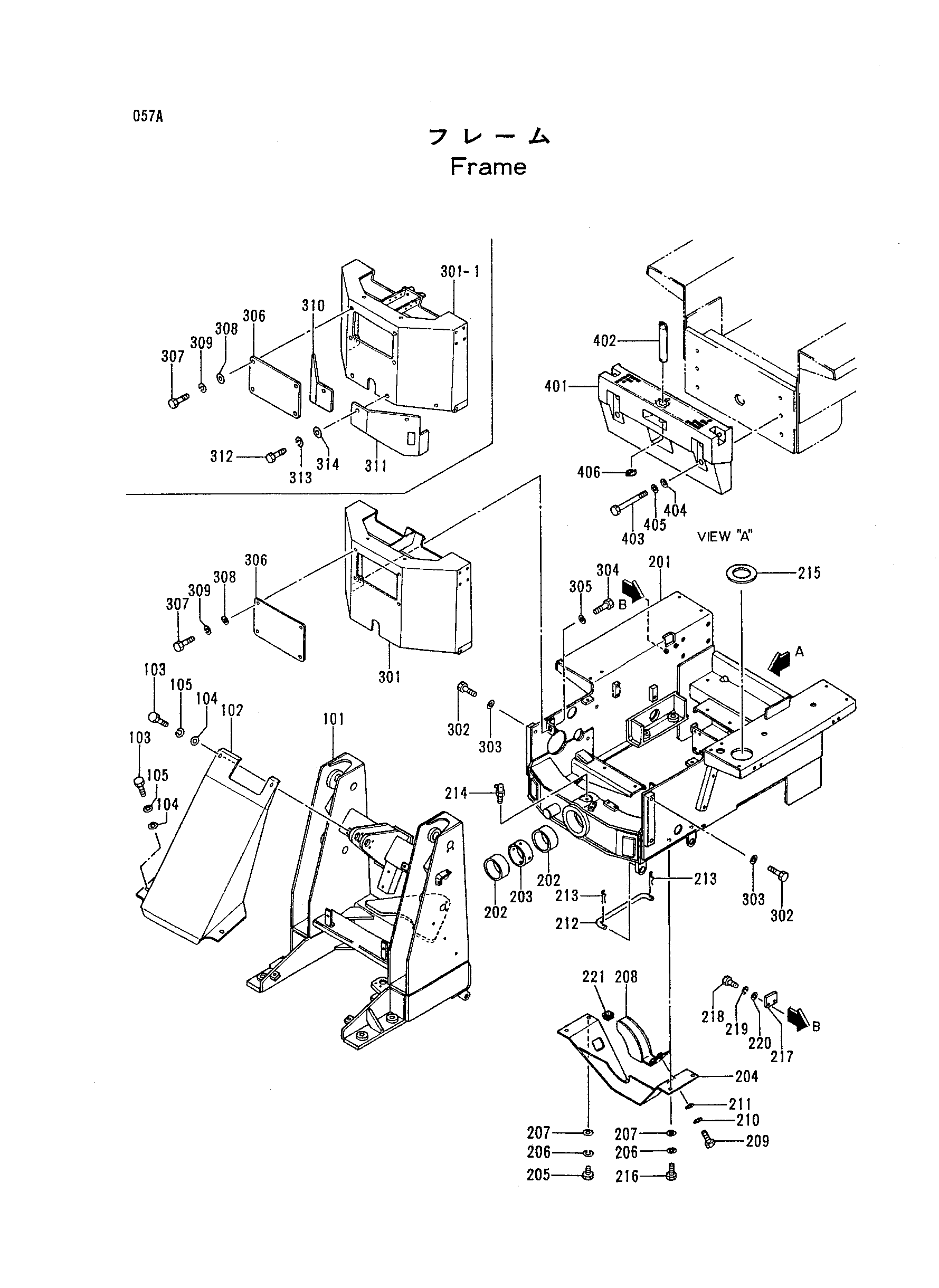

Заводская схема «Рама» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 102 | 4233778 | Крышка | 1 |
| 103 | J551016 | Болт | 4 |
| 104 | A590110 | Плоская шайба | 4 |
| 105 | A589910 | Пружинная шайба | 4 |
| 202 | 4233270 | Втулка | 2 |
| 203 | 4233779 | Проставка | 1 |
| 204 | 4233780 | Крышка | 1 |
| 205 | J551225 | Болт | 1 |
| 206 | A589912 | Пружинная шайба | 4 |
| 207 | A590112 | Плоская шайба | 4 |
| 208 | 4233782 | Крышка | 1 |
| 209 | J551025 | Болт | 2 |
| 210 | A589910 | Пружинная шайба | 2 |
| 211 | A590110 | Плоская шайба | 2 |
| 212 | 4233781 | Штанга | 1 |
| 213 | 4234044 | Палец | 2 |
| 214 | J75581 | Штуцер | 1 |
| 215 | 4233783 | Резиновая прокладка | 1 |
| 216 | J551235 | Болт | 3 |
| 217 | 4233784 | Крышка | 1 |
| 218 | J530820 | Болт | 3 |
| 219 | A590908 | Пружинная шайба | 3 |
| 220 | A590108 | Плоская шайба | 3 |
| 221 | 4295717 | Резиновая прокладка | 1 |
| 301 | 4233785 | Рама | 1 |
| 301 | 4308222 | Рама | 1 |
| 302 | J431660 | Болт | 2 |
| 303 | 4234093 | Шайба | 2 |
| 304 | J431630 | Болт | 2 |
| 305 | 4234093 | Шайба | 2 |
| 306 | 4233786 | Крышка | 1 |
| 307 | J530814 | Болт | 4 |
| 308 | A590108 | Плоская шайба | 4 |
| 309 | A590908 | Пружинная шайба | 4 |
| 310 | 4234128 | Крышка | 1 |
| 310 | 4308223 | Крышка | 1 |
| 311 | 4234129 | Крышка | 1 |
| 311 | 4308224 | Крышка | 1 |
| 312 | J530816 | Болт | 4 |
| 313 | A590908 | Пружинная шайба | 4 |
| 314 | A590108 | Плоская шайба | 4 |
| 401 | 4233828 | Груз | 1 |
| 402 | 4233970 | Палец | 1 |
| 403 | J482405 | Болт | 4 |
| 404 | A590124 | Плоская шайба | 4 |
| 405 | A589924 | Пружинная шайба | 4 |
| 406 | 4233971 | Палец тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
