Электрооборудование (2) — HITACHI LX20

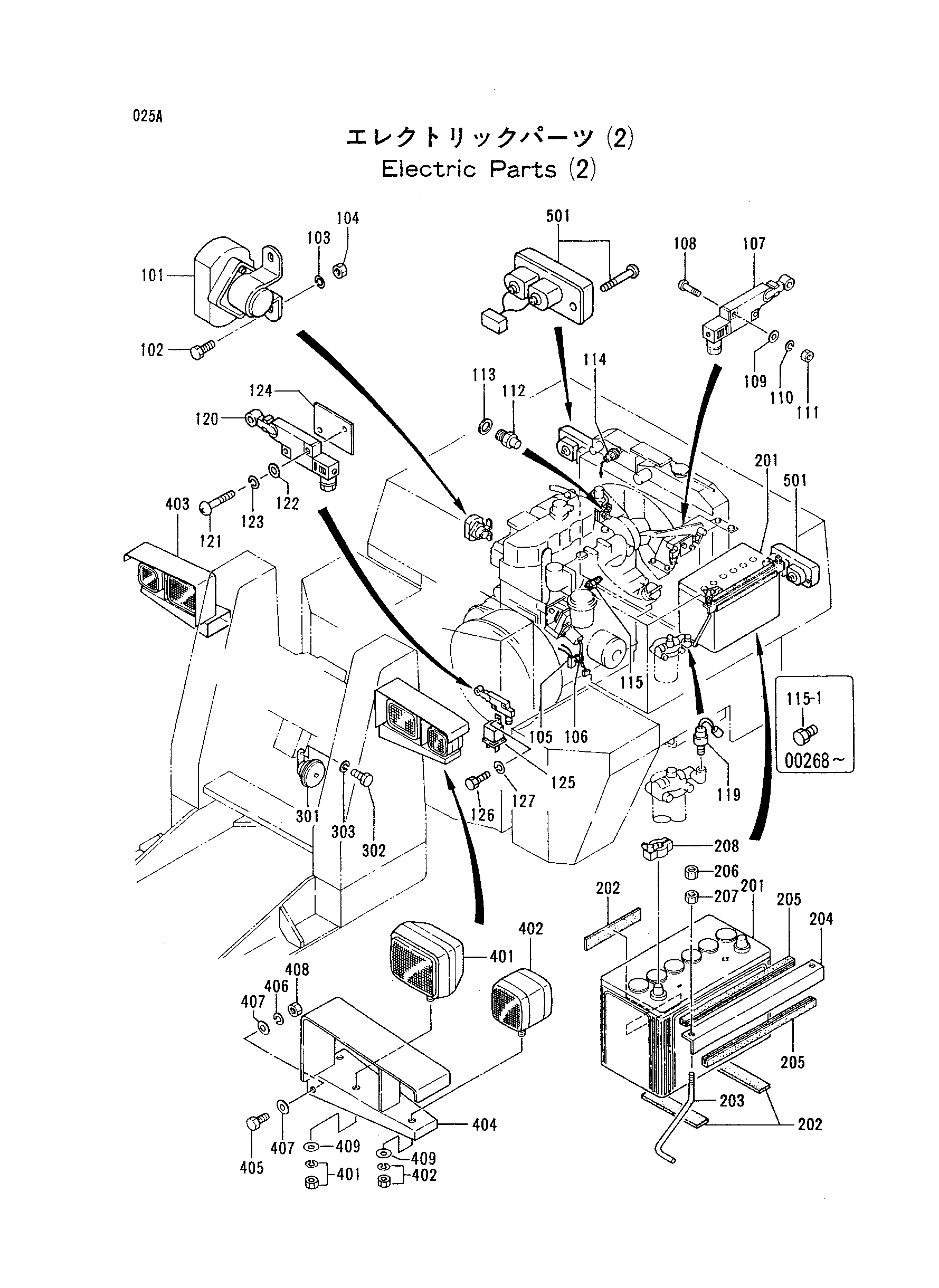

Заводская схема «Электрооборудование (2)» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
101	4233410	Реле защитный	1
102	J430620 замена: J430616	Болт	2
102	J430616	Болт	2
103	A590906	Пружинная шайба	2
104	J950006	Гайка	2
105	4233411	Ректифире	1
106	4243174	Хомут трос	2
107	4233412	Выключатель	1
108	M430425	Винт	2
109	A590104	Плоская шайба	2
110	A590904	Пружинная шайба	2
111	M500403	Гайка	2
112	4234038	Разъём	1
113	4233979	Манжета	1
114	4233413	Выключатель термостатический (90゚)	1
115	4233414	Выключатель термостатический (30゚)	1
115	4233219	Пробка	1
119	4234142	Выключатель (масляный пресс.)	1
120	4233412	Выключатель	1
121	M430425	Винт	2
122	A590104	Плоская шайба	2
123	A590904	Пружинная шайба	2
124	4234141	Пластина	1
125	4233224	Реле	1
126	J430614	Болт	1
127	A590906	Пружинная шайба	1
201	4233401	Аккумулятор	1
202	4233951 замена: 4236828	Резиновая прокладка	3
202	4236828	Резиновая прокладка	3
203	4233402	Шток	2
204	4233403 замена: 4282157	Хомут	1
204	4282157	Хомут	1
205	4233404	Резиновая прокладка	2
206	J640308	Гайка	2
207	J640108	Гайка	2
208	4234127	Клемма	1
301	4233418	Звуковой сигнал	1
302	J530810	Болт	1
303	A590908	Пружинная шайба	1
401	4233419	Фара	2
402	4233420 замена: 4253625	Фонарь (турн сигнал)	2
402	4253625	Фонарь (турн сигнал)	2
403	4233421 замена: 4236831	Кронштейн	1
403	4236831	Кронштейн	1
404	4233422 замена: 4236832	Кронштейн	1
404	4236832	Кронштейн	1
405	J551025	Болт	4
406	A589910	Пружинная шайба	4
407	A590110	Плоская шайба	8
408	J640410	Гайка	4
409	A590112	Шайба	2
501	4234143	Фонарь	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
