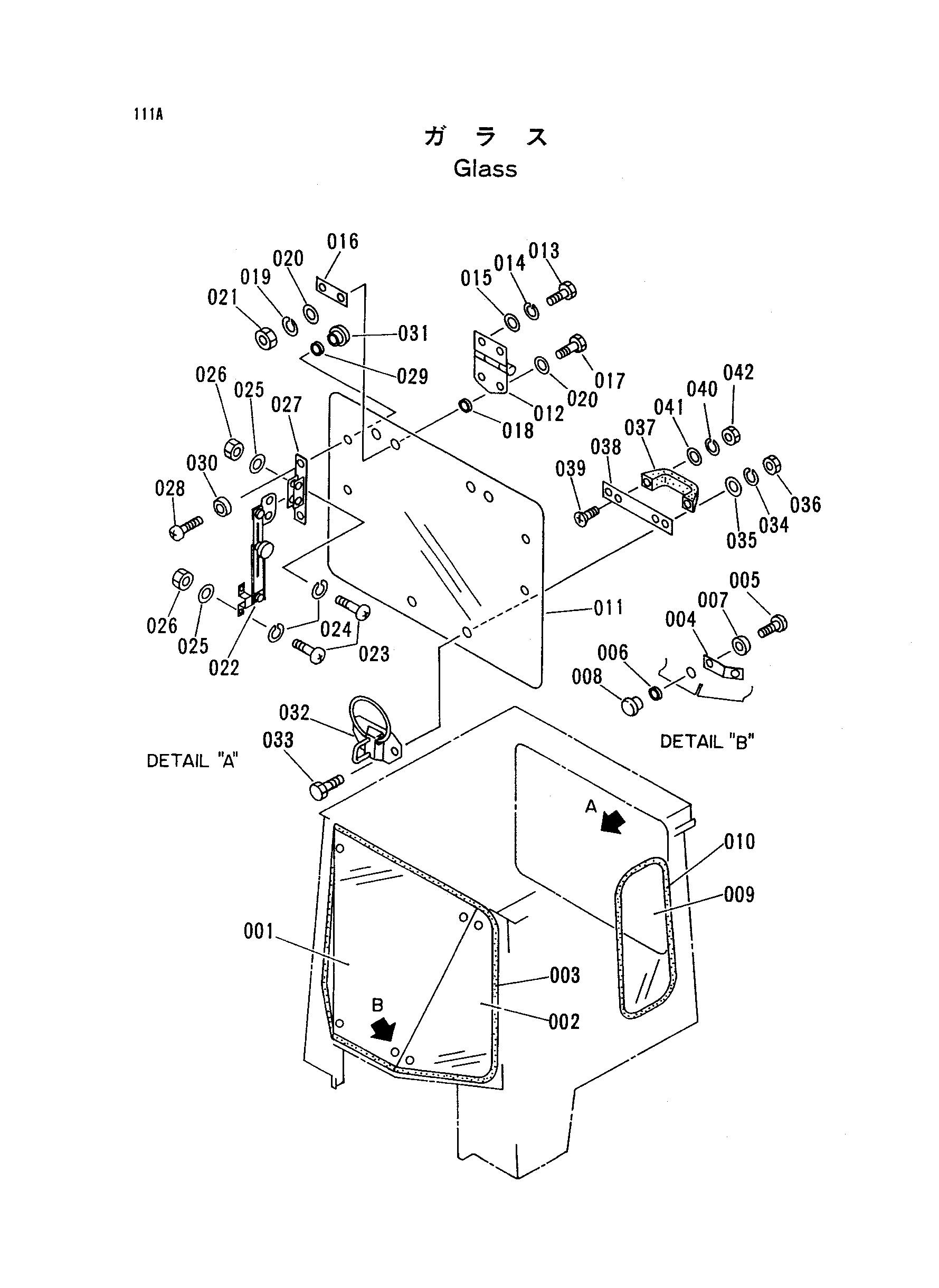

Стекло — HITACHI LX20

Заводская схема «Стекло» для HITACHI LX20. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	4309204	Стекло	1
002	4309205	Стекло	2
003	4264062	Резиновая прокладка	1
004	4309206	Кронштейн	4
005	M430610	Винт	8
006	4309207	Манжета	8
007	4309229	Шайба	8
008	4309208	Гайка	8
009	4309209	Стекло	2
010	4309210	Резиновая прокладка	2
011	4309211	Стекло	1
012	4309212	Петля	2
013	J430825	Болт	4
014	A590908	Пружинная шайба	4
015	A590108	Шайба	4
016	4309213	Пластина	2
017	J430830	Болт	4
018	4309214	Манжета	4
019	A590908	Пружинная шайба	4
020	A590108	Шайба	8
021	J950008	Гайка	4
022	4309215	Стойка	2
023	M430616	Винт	8
024	A590906	Пружинная шайба	8
025	A590106	Шайба	8
026	J950006	Гайка	8
027	4309216	Кронштейн	2
028	M430616	Винт	4
029	4309207	Манжета	4
030	4309229	Шайба	4
031	4309208	Гайка	4
032	4309217	Ответная планка	1
033	J430630	Болт	2
034	A590906	Пружинная шайба	2
035	A590106	Шайба	2
036	J950006	Гайка	2
037	4309218	Рукоятка	1
038	4309219	Пластина	1
039	M470620	Винт	2
040	A590906	Пружинная шайба	2
041	A590106	Шайба	2
042	J950006	Гайка	2

Для точного подбора сообщите каталожный номер, модель HITACHI LX20 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
