Электрооборудование(реле) — HITACHI LX190-7

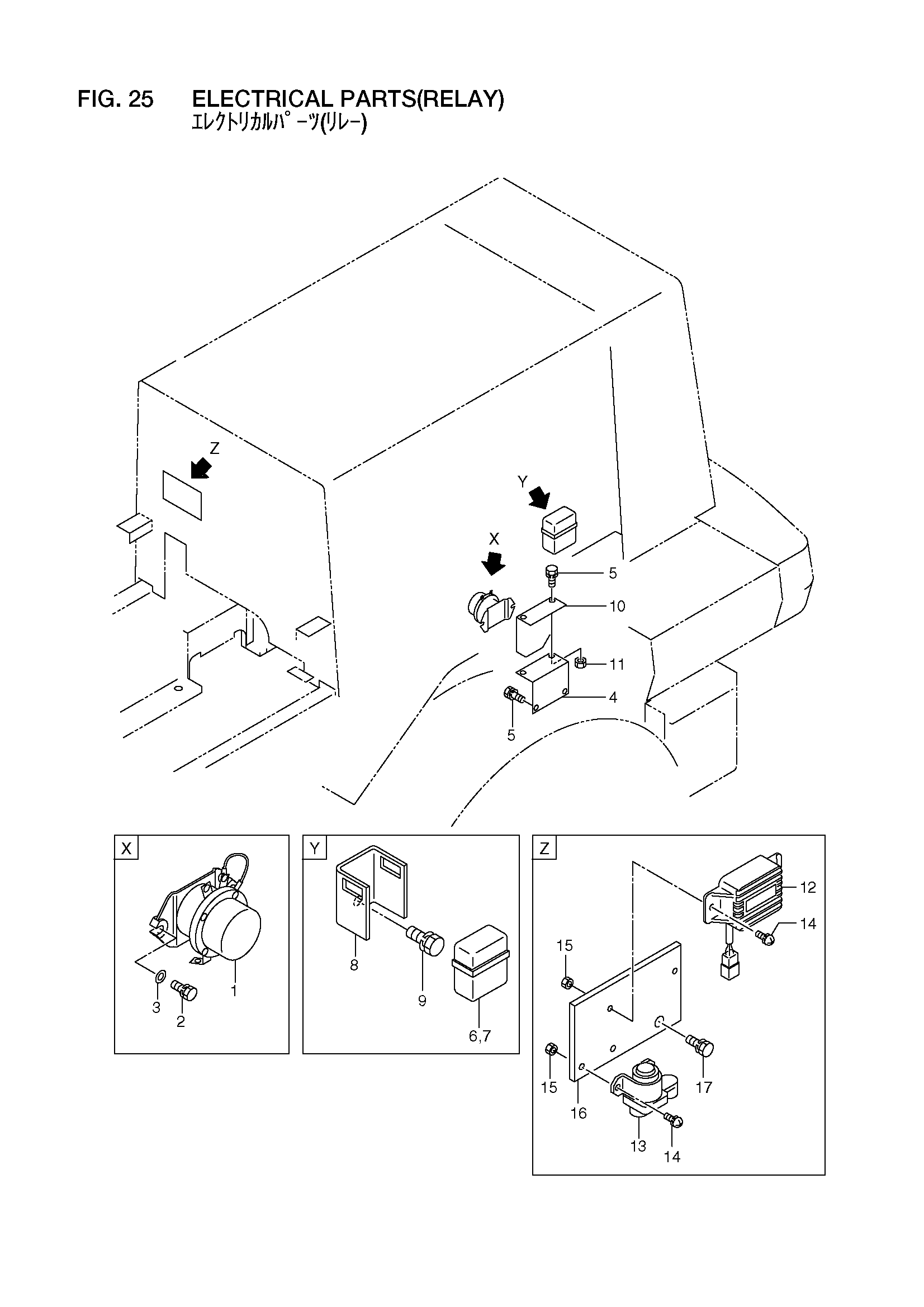

Заводская схема «Электрооборудование(реле)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26792-42101 | Реле, аккумулятор | 1 |
| 2 | 01183-08030 | Болт с шайбой | 2 |
| 3 | 02000-00008 | Шайба | 2 |
| 4 | 26552-42231 | Пластина | 1 |
| 5 | 01183-10020 | Болт с шайбой | 4 |
| 6 | 26812-42961 | Короб, предохранитель | 1 |
| 7 | 26812-42871 | Предохранитель | 2 |
| 8 | 26752-42421 | Пластина | 1 |
| 9 | 01183-10020 | Болт с шайбой | 1 |
| 10 | 26552-42281 | Пластина | 1 |
| 11 | 01401-00010 | Гайка | 2 |
| 12 | 26792-42111 | Реле, защитный | 1 |
| 13 | 26792-42121 | Реле, отопитель | 1 |
| 14 | 01033-06016 | Винт и шайба | 4 |
| 15 | 01400-00006 | Гайка | 6 |
| 16 | 26792-42301 | Пластина | 1 |
| - | 26792-42302 | Пластина | 1 |
| 17 | 01183-10025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
