Стрела(LX230-7) — HITACHI LX190-7

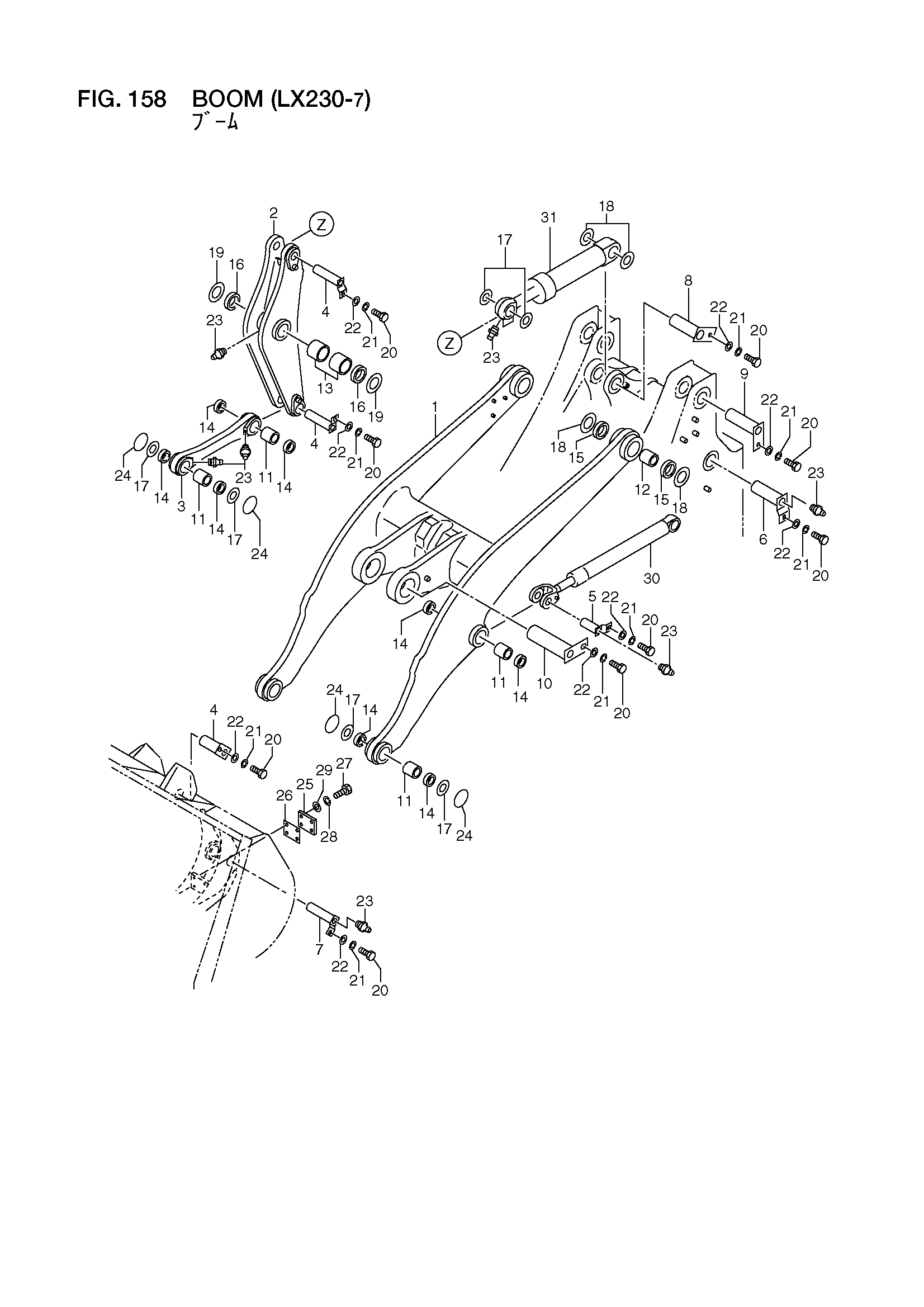

Заводская схема «Стрела(LX230-7)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26798-70251 | Стрела | 1 |
| 2 | 26798-70261 | Беллкранк | 1 |
| 3 | 26798-70271 | Пусхрод | 1 |
| 4 | 26788-70232 | Палец | 3 |
| 5 | 26708-70252 | Палец | 2 |
| 6 | 26708-70242 | Палец | 2 |
| - | 26708-70243 | Палец | 2 |
| - | 26708-70244 | Палец | 2 |
| 7 | 26788-70242 | Палец | 2 |
| - | 26788-70243 | Палец | 2 |
| - | 26788-70244 | Палец | 2 |
| 8 | 26788-70252 | Палец | 1 |
| 9 | 26788-70264 | Палец | 2 |
| 10 | 26708-70262 | Палец | 1 |
| 11 | 26788-72191 | Втулка | 6 |
| 12 | 26798-72051 | Втулка | 2 |
| 13 | 26708-72511 | Втулка | 2 |
| 14 | 26448-72101 | Уплотнение | 12 |
| 15 | 26758-72241 | Уплотнение, пыль | 4 |
| 16 | 26788-72241 | Уплотнение, пыль | 2 |
| 17 | 26708-72321 | Проставка | 0 |
| 18 | 26708-72571 | Проставка | 0 |
| - | 26708-72581 | Проставка | 0 |
| 19 | 26788-72221 | Проставка | 0 |
| 20 | 01110-16030 | Болт | 13 |
| 21 | 02010-00016 | Шайба | 13 |
| 22 | 26608-72321 | Шайба | 13 |
| 23 | 04901-00100 | Штуцер, смазка | 10 |
| 24 | 26688-72061 | Уплотнительное кольцо | 6 |
| 25 | 26678-82351 | Ограничитель | 2 |
| 26 | 26678-82371 | Регулировочная шайба | 2 |
| - | 26678-82381 | Регулировочная шайба | 2 |
| 27 | 01116-16050 | Болт | 8 |
| 28 | 02011-00016 | Шайба | 8 |
| 29 | 190A3-02051 | Шайба | 8 |
| 30 | 26798-40202 | Гидроцилиндр стрелы | 2 |
| 31 | 26798-50201 | Гидроцилиндр ковша | 1 |
| - | 26798-50202 | Гидроцилиндр ковша | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
