Наклейка(EX) — HITACHI LX190-7

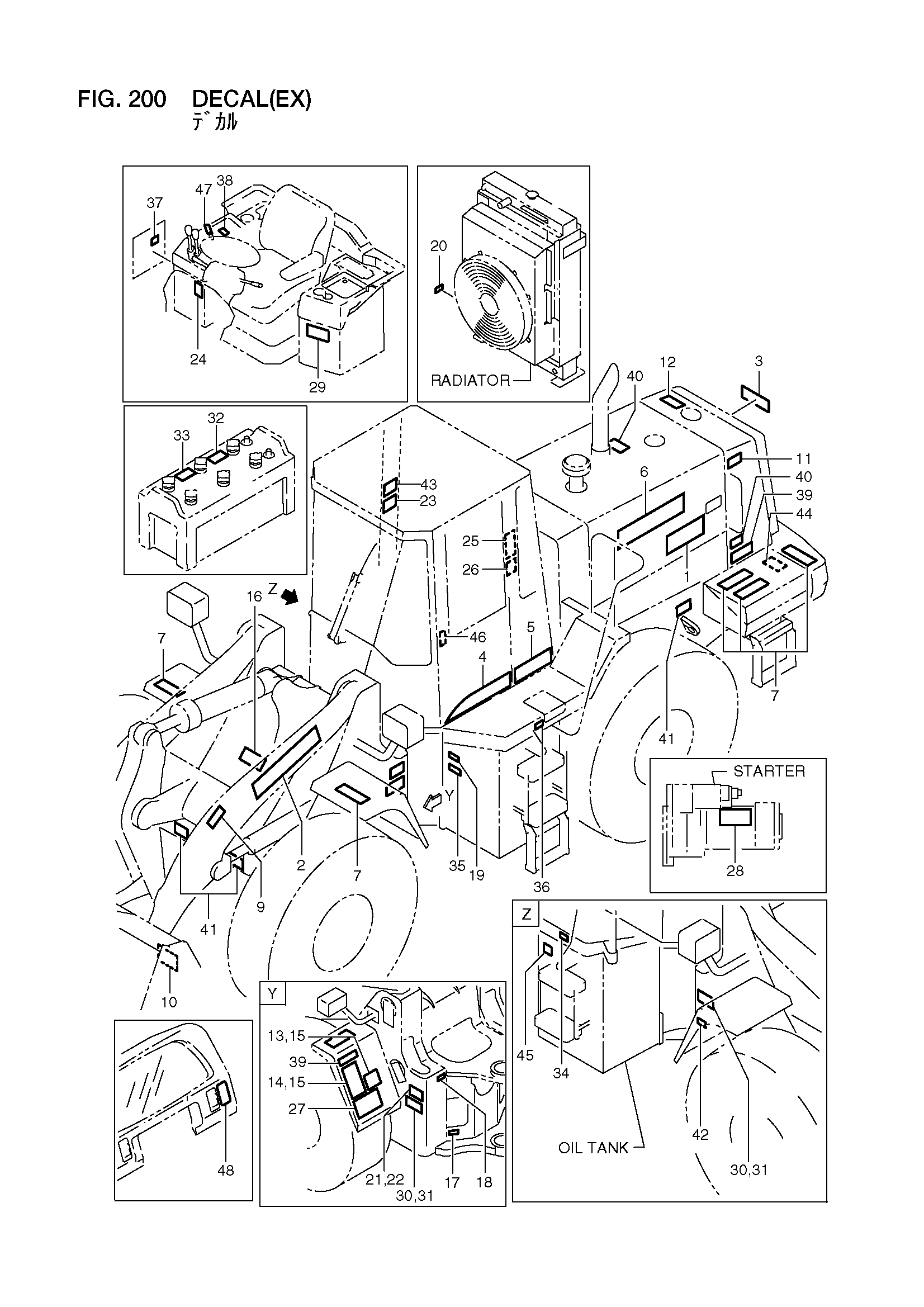

Заводская схема «Наклейка(EX)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56710-50051 | Наклейка | 2 |
| - | 56790-50811 | Наклейка | 2 |
| 2 | 56190-55961 | Наклейка | 2 |
| 3 | 56550-51651 | Наклейка | 1 |
| 4 | 56550-51601 | Наклейка, LH | 1 |
| - | 56550-51611 | Наклейка, RH | 1 |
| 5 | 56550-51621 | Наклейка, LH | 1 |
| - | 56550-51631 | Наклейка, RH | 1 |
| 6 | 56190-55961 | Наклейка | 2 |
| 7 | 24096-52361 | NON слип | 8 |
| 8 | 26099-12111 | Винт | 4 |
| 9 | 26629-12471 | Наклейка, предупреждение | 2 |
| 10 | 56400-52701 | Наклейка, предупреждение | 2 |
| 11 | 56400-52711 | Наклейка, предупреждение, вентилятор | 2 |
| 12 | 56400-52721 | Наклейка, радиатор колпачок | 1 |
| 13 | 56400-52811 | Наклейка | 1 |
| 14 | 56400-52821 | Наклейка | 1 |
| 15 | 26099-12111 | Винт | 8 |
| 16 | 56190-51001 | Наклейка, подъём рукоять | 1 |
| 17 | 56790-50931 | Наклейка, смазка трубопроводы | 1 |
| 18 | 56550-51881 | Наклейка, смазка трубопроводы | 1 |
| 19 | 56550-51891 | Наклейка, смазка трубопроводы | 1 |
| 20 | 56790-50921 | Наклейка, смазка трубопроводы | 1 |
| 21 | 56550-51411 | Информационная табличка | 1 |
| 22 | 26099-12111 | Винт | 4 |
| 23 | 56550-51781 | Наклейка, рычаг | 1 |
| 24 | 56830-40111 | Наклейка, рычаг блокировка | 1 |
| 25 | 56550-52011 | Наклейка, стояночный | 1 |
| 26 | 56550-52021 | Наклейка, инкхинг | 1 |
| 27 | 56710-50971 | Наклейка, сервисный | 1 |
| - | 56790-53801 | Наклейка, сервисный | 1 |
| 28 | 56920-50131 | Наклейка, джумп запуск | 1 |
| 29 | 56400-52831 | Наклейка, тормоз | 1 |
| 30 | 26629-12481 | Наклейка, артикулате | 2 |
| 31 | 26099-12111 | Винт | 8 |
| 32 | 56550-52031 | Наклейка, предупреждение, аккумулятор | 2 |
| 33 | 56550-52041 | Наклейка, предупреждение, аккумулятор | 2 |
| 34 | 26629-12241 | Наклейка, гидравлический масляный | 1 |
| 35 | 26629-12251 | Наклейка, T/C масляный | 1 |
| 36 | 26629-12231 | Наклейка, топливный | 1 |
| 37 | 56790-53811 | Наклейка, реле | 1 |
| - | 56790-53812 | Наклейка, реле | 1 |
| 38 | 26552-42491 | Наклейка, ATC | 1 |
| 39 | 56400-52781 | Наклейка, предупреждение, шина | 4 |
| 40 | 56400-52791 | Наклейка, предупреждение | 3 |
| 41 | 56400-52801 | Наклейка, крюк | 4 |
| 42 | 56400-52761 | Наклейка, защитный тяга | 1 |
| 43 | 56920-50111 | Наклейка | 1 |
| 44 | 26629-12551 | Наклейка, предупреждение, аккумулятор | 2 |
| 45 | 56400-52851 | Наклейка, предупреждение, колпачок | 1 |
| 46 | 56920-50121 | Наклейка, сиденье ремень | 1 |
| 47 | 26629-12121 | TAG, предупреждение | 1 |
| 48 | 26559-12321 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
