Радиатор(LX190-7: 4104-4121, LX230-7: 2111-2157) — HITACHI LX190-7

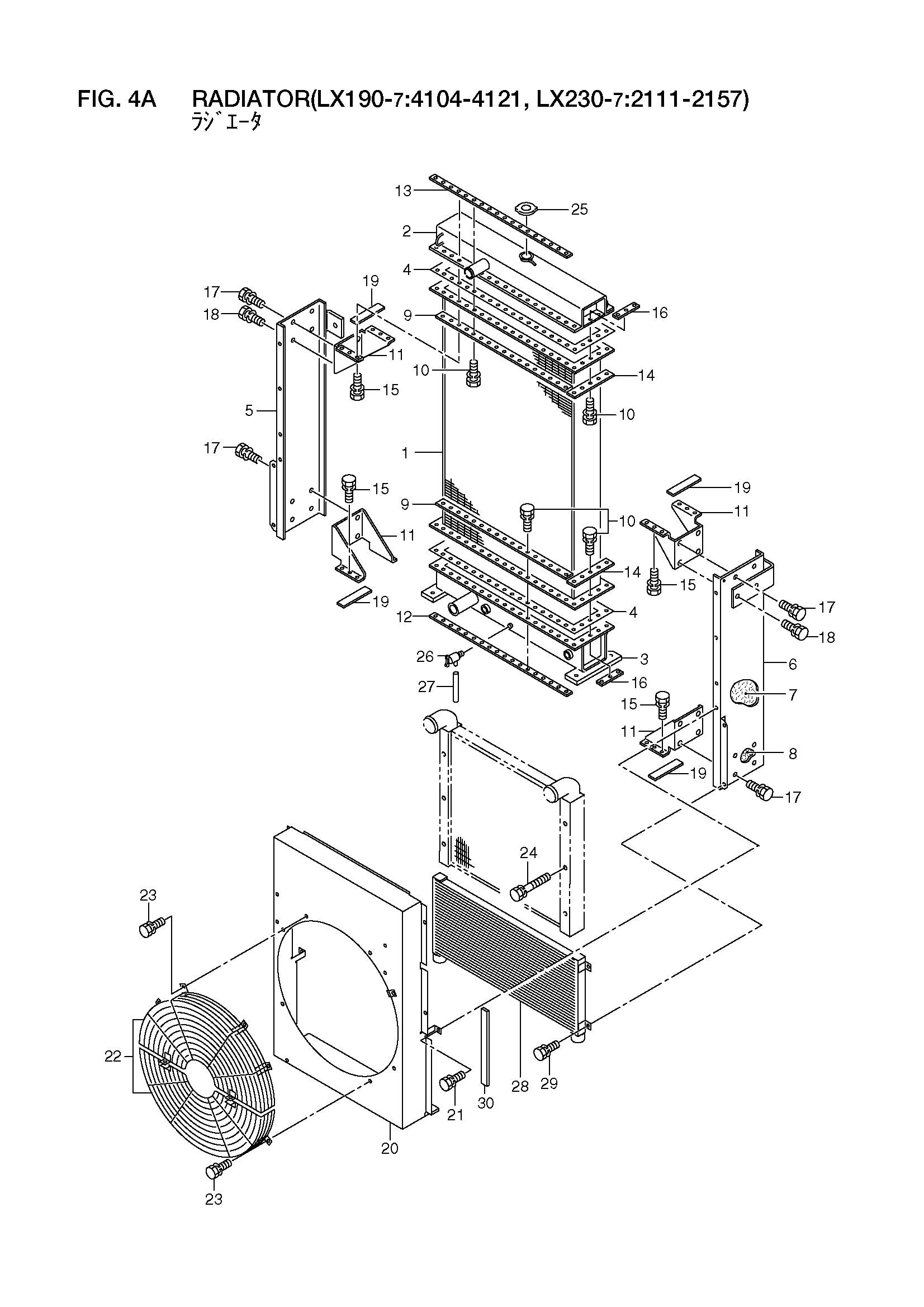

Заводская схема «Радиатор(LX190-7: 4104-4121, LX230-7: 2111-2157)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26792-10212 | Радиатор в сборе | 1 |
| A2 | 26792-17071 | Коре в сборе | 1 |
| 1 | 26792-17011 | Коре | 1 |
| 2 | 26792-17022 | Бак | 1 |
| 3 | 26792-17081 | Бак | 1 |
| 4 | 26782-17041 | Прокладка | 2 |
| 5 | 26792-17091 | Опора | 1 |
| 6 | 26792-17101 | Опора | 1 |
| 7 | 26782-17071 | Манжета | 2 |
| 8 | 26782-17081 | Манжета | 4 |
| 9 | 26782-17091 | Пластина | 4 |
| 10 | 01183-10030 | Болт | 64 |
| 11 | 26782-17111 | RIB | 4 |
| 12 | 26792-17052 | Пластина | 1 |
| 13 | 26782-17121 | Пластина | 3 |
| 14 | 26702-17121 | Пластина | 4 |
| 15 | 01183-10035 | Болт | 24 |
| 16 | 26782-17131 | Пластина | 4 |
| 17 | 01183-12030 | Болт | 12 |
| 18 | 01183-12040 | Болт | 4 |
| 19 | 26782-17141 | Манжета | 4 |
| 20 | 26792-17111 | Кожух | 1 |
| 21 | 01183-10025 | Болт | 4 |
| 22 | 26782-17162 | Сетка, провод | 2 |
| 23 | 01183-10025 | Болт | 10 |
| 24 | 01183-10110 | Болт | 6 |
| 25 | 26702-17231 | Колпачок | 1 |
| 26 | 26602-17081 | Кран | 1 |
| 27 | 26702-17201 | Шланг | 1 |
| 28 | 79029-65600 | Радиатор, масляный | 1 |
| 29 | 01183-08025 | Болт | 4 |
| 30 | 26792-17121 | Манжета | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
