Крутящий момент преобразователь(1/2) — HITACHI LX190-7

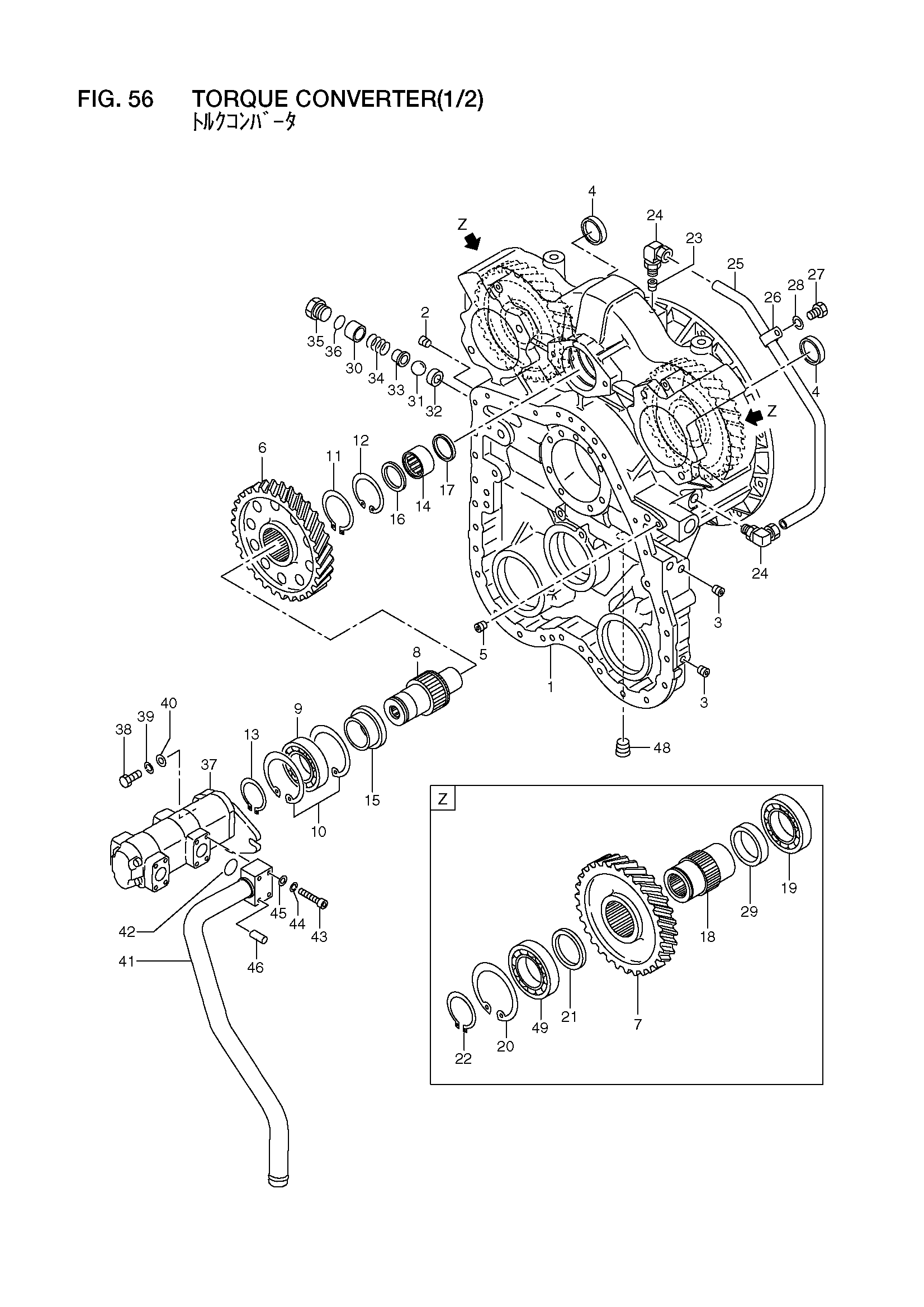

Заводская схема «Крутящий момент преобразователь(1/2)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16672-52032 | Корпус | 1 |
| - | 16672-52033 | Корпус | 1 |
| - | 16672-52034 | Корпус | 1 |
| - | 16672-52035 | Корпус | 1 |
| 2 | 14813-82341 | Пробка | 1 |
| 3 | 14813-82351 | Пробка | 14 |
| 4 | 16432-53571 | Пробка | 2 |
| 5 | 24047-92101 | Пробка | 1 |
| 6 | 16672-52121 | Шестерня | 1 |
| 7 | 16672-52131 | Шестерня | 2 |
| 8 | 16672-52101 | Вал | 1 |
| 9 | 03001-06211 | Подшипник | 1 |
| 10 | 02110-00100 | Кольцо, стопорный | 2 |
| 11 | 02100-00075 | Кольцо, стопорный | 1 |
| 12 | 02110-00062 | Кольцо, стопорный | 1 |
| 13 | 02100-00055 | Кольцо, стопорный | 1 |
| 14 | 16672-52191 | Подшипник | 1 |
| 15 | 16672-52141 | Проставка | 1 |
| 16 | 16672-52151 | Проставка | 1 |
| 17 | 16672-52161 | Проставка | 1 |
| 18 | 16672-52111 | Вал | 2 |
| - | 16672-52113 | Вал | 2 |
| 19 | 03001-06213 | Подшипник | 2 |
| 20 | 02110-00120 | Кольцо, стопорный | 2 |
| 21 | 16672-52171 | Проставка | 2 |
| 22 | 02100-00065 | Кольцо, стопорный | 2 |
| 23 | 16662-52671 | Дроссель | 1 |
| - | 16392-53441 | Дроссель | 1 |
| 24 | 16402-53842 | Угловой штуцер | 2 |
| 25 | 16672-52181 | Трубка | 1 |
| 26 | 26602-42081 | Зажим | 1 |
| 27 | 01116-10025 | Болт | 1 |
| 28 | 02010-00010 | Шайба | 1 |
| 29 | 16672-52201 | Проставка | 2 |
| - | 16672-52203 | Проставка | 2 |
| 30 | 16402-54281 | Втулка | 1 |
| 31 | 03190-00018 | Шарик | 1 |
| 32 | 16312-52271 | Сиденье | 1 |
| 33 | 16312-52281 | Плунжер | 1 |
| - | 16402-54291 | Лист, пружина | 1 |
| 34 | 14813-82281 | Пружина | 1 |
| - | 16792-52201 | Пружина | 1 |
| 35 | 16382-52251 | Пробка | 1 |
| 36 | 03320-00240 | Уплотнительное кольцо | 1 |
| 37 | 16772-52331 | Кхаргинг насос | 1 |
| 38 | 01110-12035 | Болт | 2 |
| 39 | 02010-00012 | Шайба | 2 |
| 40 | 02000-00012 | Шайба | 2 |
| 41 | 16762-52661 | Трубка | 1 |
| 42 | 03300-00360 | Уплотнительное кольцо | 1 |
| 43 | 01110-10075 | Болт | 4 |
| 44 | 02010-00010 | Шайба | 4 |
| 45 | 02000-00010 | Шайба | 4 |
| 46 | 16762-52851 | Трубка | 2 |
| 47 | 14813-82371 | Пробка | 1 |
| 48 | 14813-82451 | Пробка | 1 |
| 49 | 03001-06213 | Подшипник | 2 |
| - | 03061-06213 | Подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
