Рулевое управление управление — HITACHI LX190-7

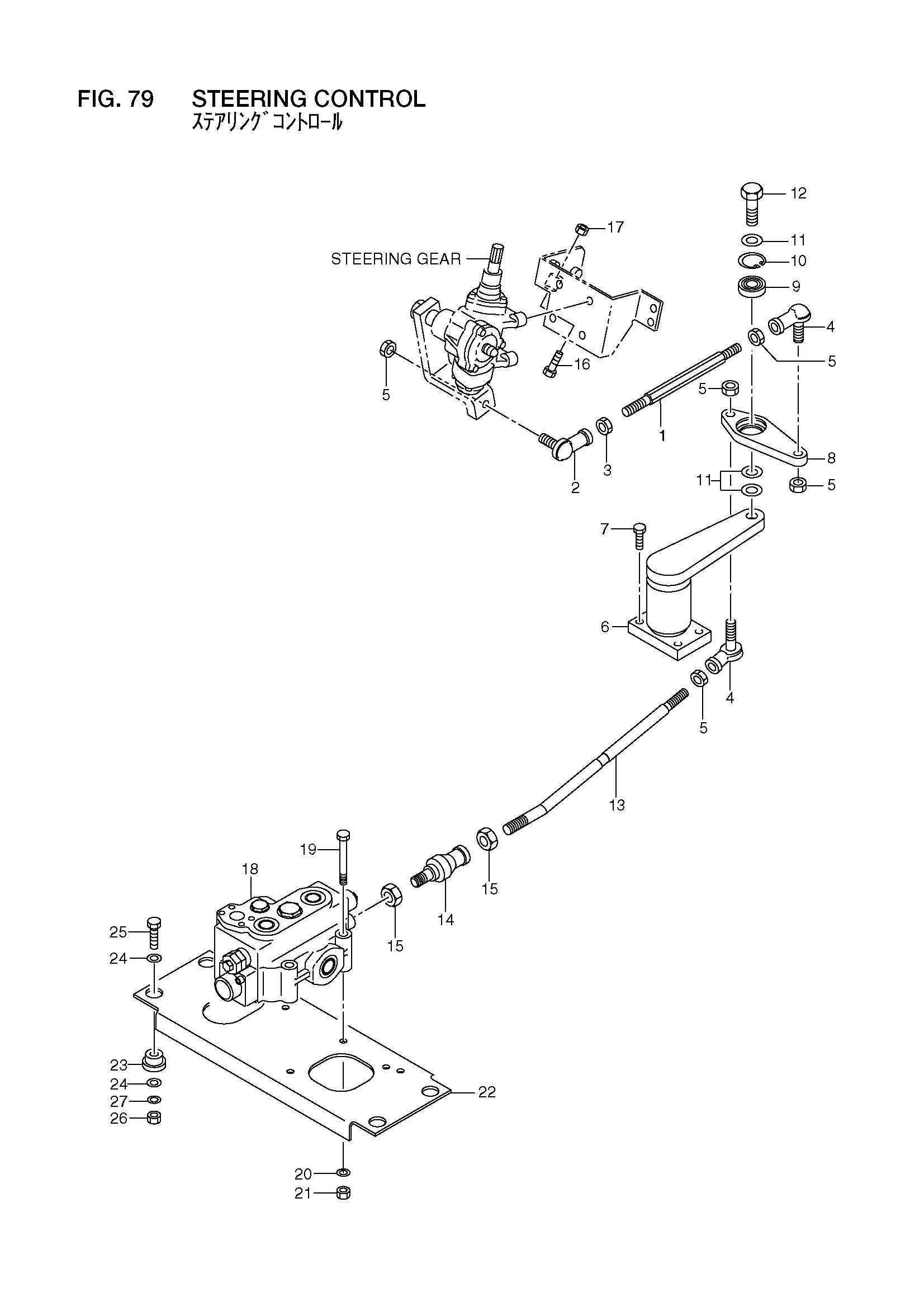

Заводская схема «Рулевое управление управление» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26794-12131 | Шток | 1 |
| 2 | 26904-12041 | Тяга, шарик | 1 |
| 3 | 26904-12131 | Гайка | 1 |
| 4 | 26904-12031 | Тяга, шарик | 2 |
| 5 | 01401-00016 | Гайка | 5 |
| 6 | 26794-12091 | Пивот | 1 |
| 7 | 01116-12040 | Болт | 4 |
| 8 | 26794-12101 | Тяга | 1 |
| 9 | 26814-12091 | Подшипник | 1 |
| 10 | 02110-00052 | Кольцо, стопорный | 1 |
| 11 | 02000-00020 | Шайба | 3 |
| 12 | 26754-12451 | Болт | 1 |
| 13 | 26764-12001 | Шток | 1 |
| 14 | 26664-12071 | Соединение, шарик | 1 |
| 15 | 01402-00020 | Гайка | 2 |
| 16 | 01111-12050 | Болт | 2 |
| 17 | 01401-00012 | Гайка | 2 |
| 18 | 26784-10202 | Рулевое управление клапан | 1 |
| 19 | 01110-12100 | Болт | 3 |
| 20 | 02010-00012 | Шайба | 3 |
| 21 | 01401-00012 | Гайка | 3 |
| 22 | 26784-12002 | Пластина | 1 |
| 23 | 26606-42251 | Резиновый, крепление | 4 |
| 24 | 26602-12021 | Шайба | 8 |
| 25 | 01116-12070 | Болт | 4 |
| 26 | 01401-10012 | Гайка | 4 |
| 27 | 02000-00012 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
