Кондиционер трубопроводы(1/2) — HITACHI LX190-7

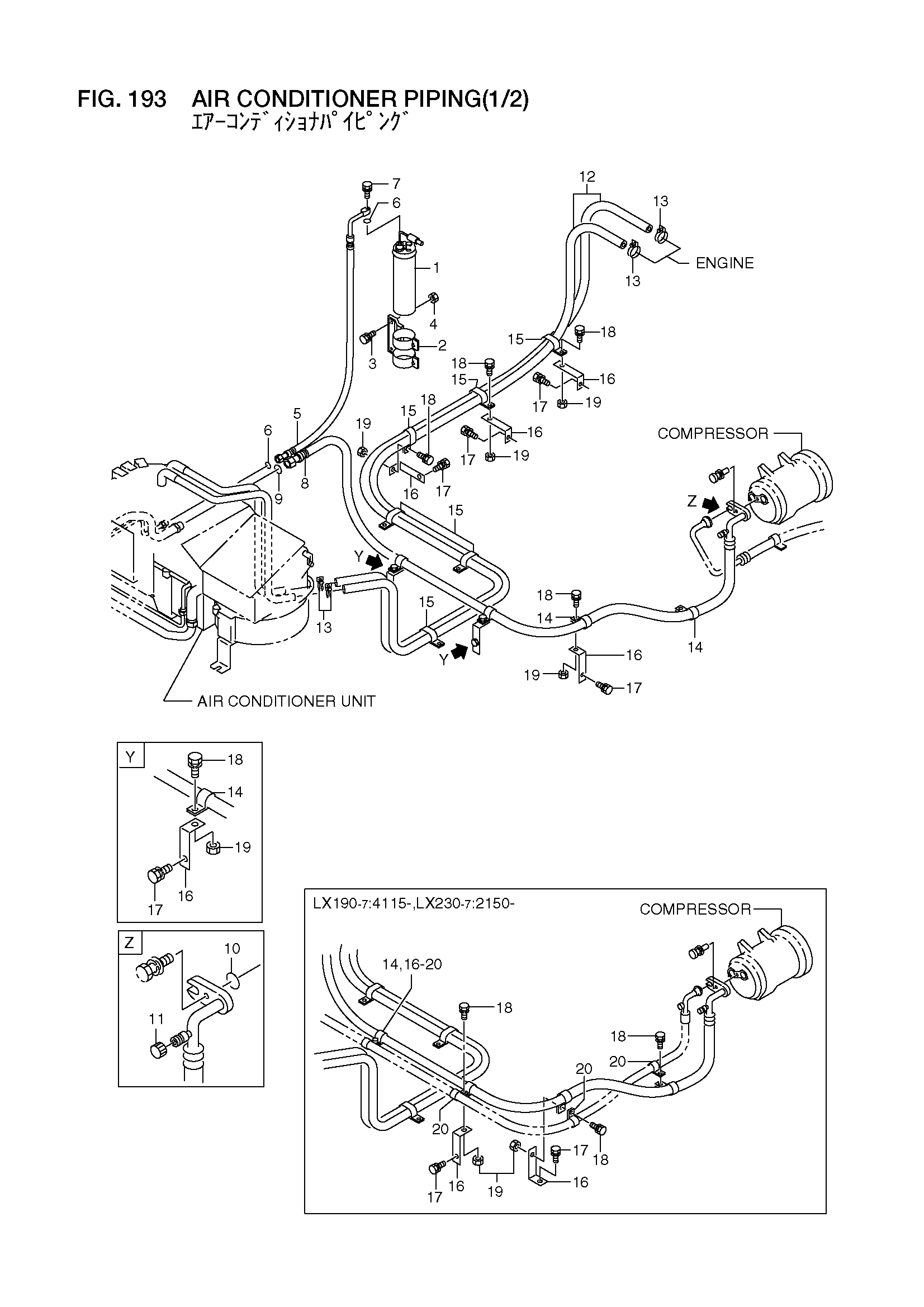

Заводская схема «Кондиционер трубопроводы(1/2)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26756-75531 | Рекеивер | 1 |
| 2 | 26756-75541 | Кронштейн | 1 |
| 3 | 01183-08016 | Болт с шайбой | 2 |
| - | 01183-08020 | Болт с шайбой | 2 |
| 4 | 01400-00008 | Гайка | 2 |
| 5 | 26796-72191 | Шланг | 1 |
| 6 | 530C7-62621 | Уплотнительное кольцо | 2 |
| 7 | 01183-06025 | Болт с шайбой | 1 |
| 8 | 26796-72211 | Шланг | 1 |
| 9 | 26756-77101 | Уплотнительное кольцо | 1 |
| 10 | 26756-77131 | Уплотнительное кольцо | 1 |
| 11 | 26756-77151 | Колпачок | 1 |
| 12 | 26796-72091 | Шланг | 2 |
| 13 | 24067-62251 | Зажим | 4 |
| 14 | 26602-42111 | Зажим | 4 |
| 15 | 26602-42231 | Зажим | 6 |
| 16 | 26612-42081 | Кронштейн | 6 |
| 17 | 01183-10016 | Болт с шайбой | 6 |
| 18 | 01183-10020 | Болт с шайбой | 6 |
| - | 01183-10020 | Болт с шайбой | 7 |
| 19 | 01401-00010 | Гайка | 6 |
| 20 | 26602-42091 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
