Гидравлическая система(рулевое управление) — HITACHI LX190-7

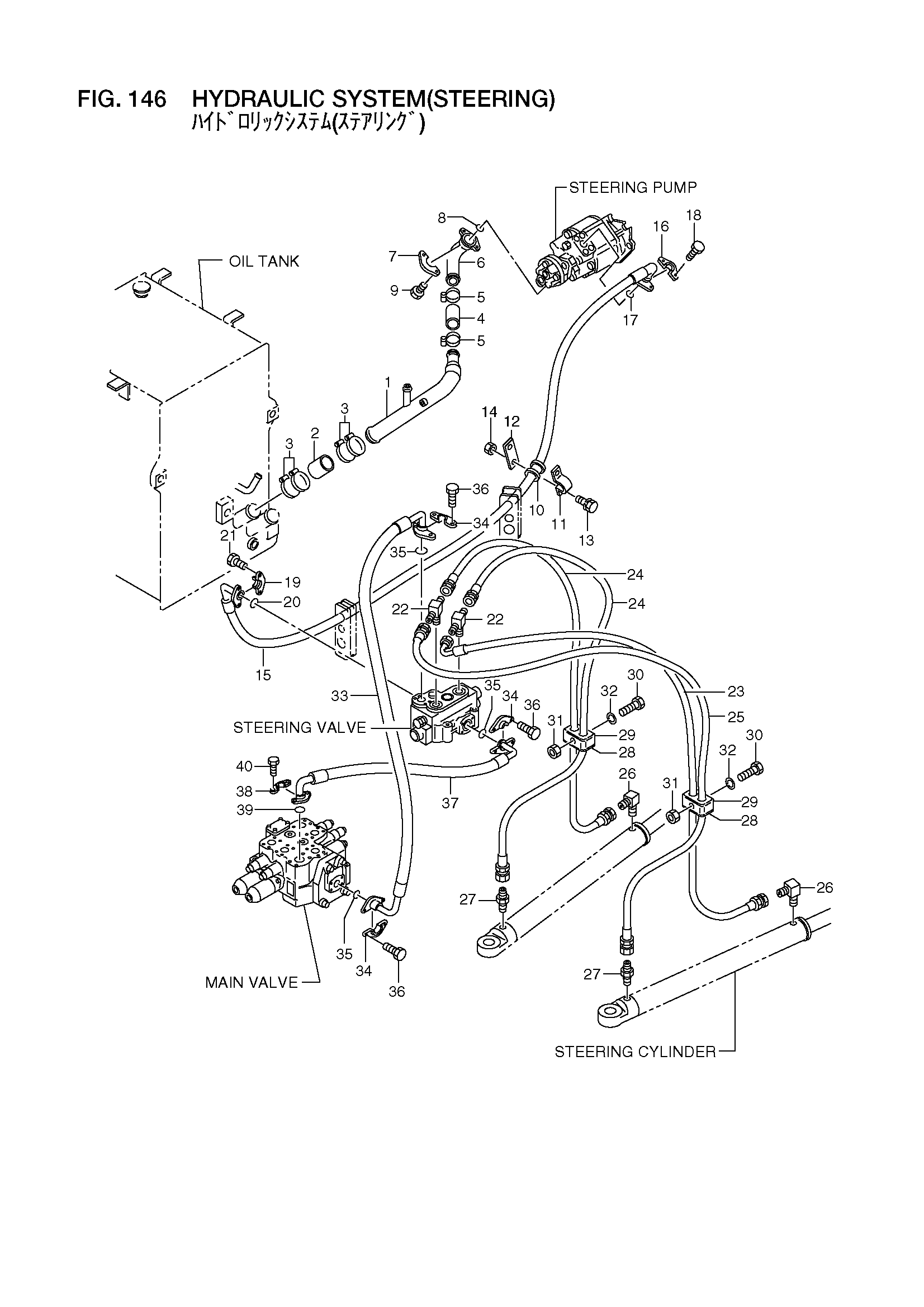

Заводская схема «Гидравлическая система(рулевое управление)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26797-60271	Трубка, всасывание	1
-	26797-60281	Трубка, всасывание	1
2	04710-20015	Шланг	1
3	26607-63541	Зажим	4
4	26707-60411	Шланг	1
5	24067-62331	Зажим	2
6	26607-60253	Стем, всасывание	1
7	26607-62591	Фланец, разрезной	2
8	26607-62651	Уплотнительное кольцо	1
9	01116-12035	Болт	4
10	26787-62171	Резиновая прокладка	1
11	26817-62521	Хомут	1
12	26667-62381	Пластина	1
13	01183-12025	Болт с шайбой	2
14	01401-00012	Гайка	1
15	26787-65012	Шланг	1
16	26607-62581	Фланец, разрезной	2
17	26607-62641	Уплотнительное кольцо	1
18	01116-12030	Болт	4
19	26607-62571	Фланец, разрезной	2
20	26607-62631	Уплотнительное кольцо	1
21	01116-10030	Болт	4
22	26667-62131	Тройник	2
23	26767-65031	Шланг	1
24	26757-65071	Шланг	2
25	26787-65021	Шланг	1
26	04150-20404	Угловой штуцер	2
27	04134-20404	Ниппель	2
28	26757-65121	Резиновая прокладка	2
29	26067-62441	Хомут	2
30	01100-08060	Болт	2
31	01400-00008	Гайка	2
32	02010-00008	Шайба	2
33	26787-65041	Шланг	1
34	26607-62571	Фланец, разрезной	6
35	26607-62631	Уплотнительное кольцо	3
36	01116-10030	Болт	12
37	26797-62111	Шланг	1
38	26607-62581	Фланец, разрезной	2
39	26607-62641	Уплотнительное кольцо	1
40	01116-12030	Болт	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
