Каталог запчастей HITACHI
Наклейка(для руссиа)(RNP)(LX230-7)(OP) — HITACHI LX190-7

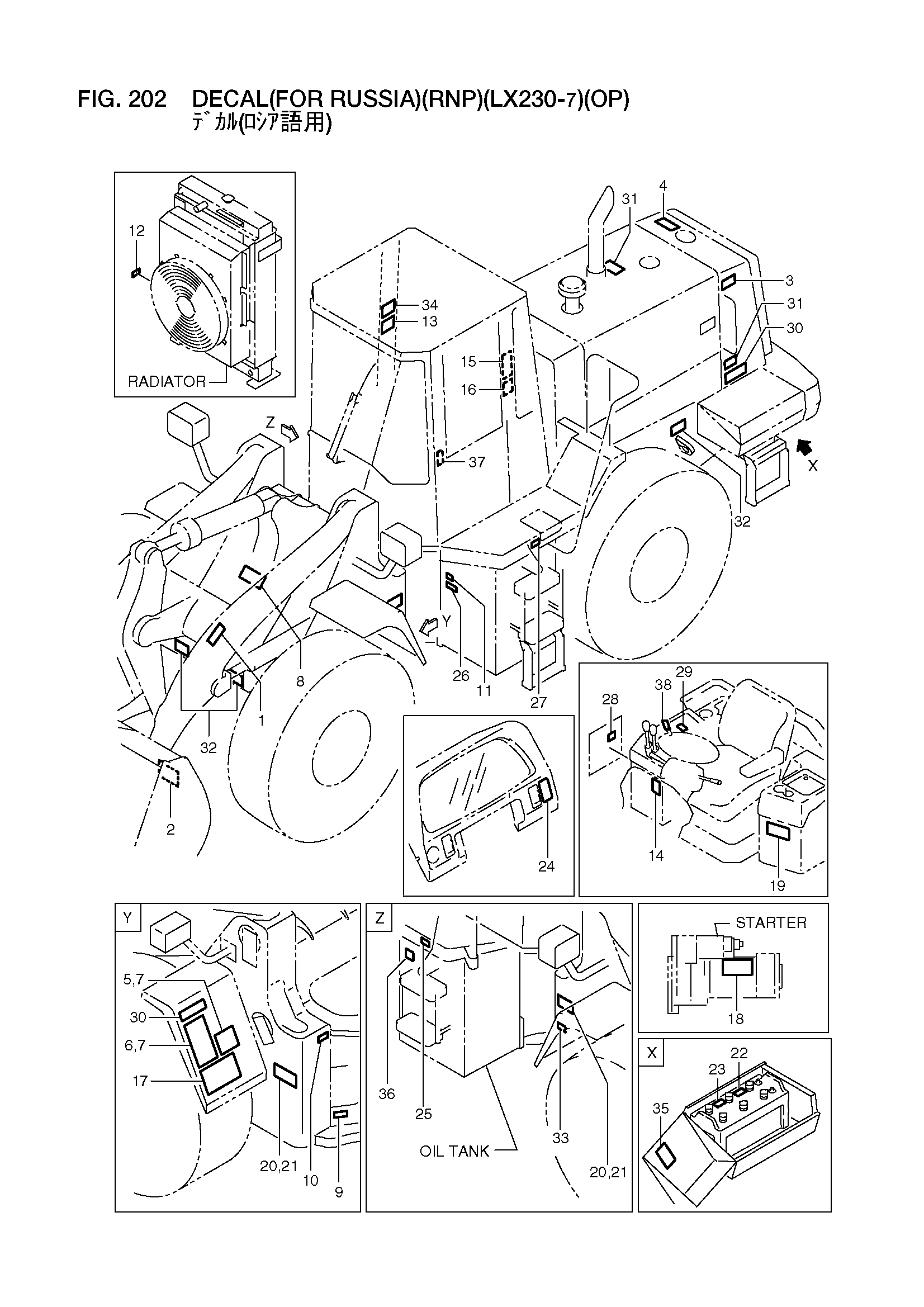

Заводская схема «Наклейка(для руссиа)(RNP)(LX230-7)(OP)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56790-54441 | Наклейка, предупреждение | 2 |
| 2 | 56790-54451 | Наклейка, предупреждение | 2 |
| 3 | 56790-54461 | Наклейка, предупреждение, вентилятор | 2 |
| 4 | 56790-54471 | Наклейка, радиатор колпачок | 1 |
| 5 | 56790-54481 | Наклейка | 1 |
| 6 | 56790-54491 | Наклейка, предупреждение | 1 |
| 7 | 26099-12111 | Винт | 8 |
| 8 | 56790-54501 | Наклейка, подъём рукоять | 1 |
| 9 | 56790-54511 | Наклейка, смазка трубопроводы | 1 |
| 10 | 56790-54521 | Наклейка, смазка трубопроводы | 1 |
| 11 | 56790-54531 | Наклейка, смазка трубопроводы | 1 |
| 12 | 56790-54541 | Наклейка, смазка трубопроводы | 1 |
| 13 | 56790-54551 | Наклейка, рычаг | 1 |
| 14 | 56790-54561 | Наклейка, рычаг блокировка | 1 |
| 15 | 56790-54571 | Наклейка, стояночный | 1 |
| 16 | 56790-54581 | Наклейка, инкхинг | 1 |
| 17 | 56790-54591 | Наклейка, сервисный | 1 |
| 18 | 56790-54601 | Наклейка, джумп запуск | 1 |
| 19 | 56790-54611 | Наклейка, тормоз | 1 |
| 20 | 56790-54621 | Наклейка, артикулате | 2 |
| 21 | 26099-12111 | Винт | 8 |
| 22 | 56790-54631 | Наклейка, предупреждение, аккумулятор | 2 |
| 23 | 56790-54641 | Наклейка, предупреждение, аккумулятор | 2 |
| 24 | 56790-54651 | Наклейка, стояночный выключатель | 1 |
| 25 | 56790-54661 | Наклейка, гидравлический масляный | 1 |
| 26 | 56790-54671 | Наклейка, T/C масляный | 1 |
| 27 | 56790-54681 | Наклейка, топливный | 1 |
| 28 | 56790-54691 | Наклейка, реле | 1 |
| 29 | 56790-54701 | Наклейка, ATC | 1 |
| 30 | 56790-54711 | Наклейка, предупреждение, шина | 4 |
| 31 | 56790-54721 | Наклейка, предупреждение | 3 |
| 32 | 56790-54731 | Наклейка, крюк | 4 |
| 33 | 56790-54741 | Наклейка, защитный тяга | 1 |
| 34 | 56790-54751 | Наклейка | 1 |
| 35 | 56790-54761 | Наклейка, предупреждение, аккумулятор | 2 |
| 36 | 56790-54771 | Наклейка, предупреждение, колпачок | 1 |
| 37 | 56790-54781 | Наклейка, сиденье ремень | 1 |
| 38 | 56790-54791 | TAG, предупреждение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
