Привод блок(2/5) — HITACHI LX190-7

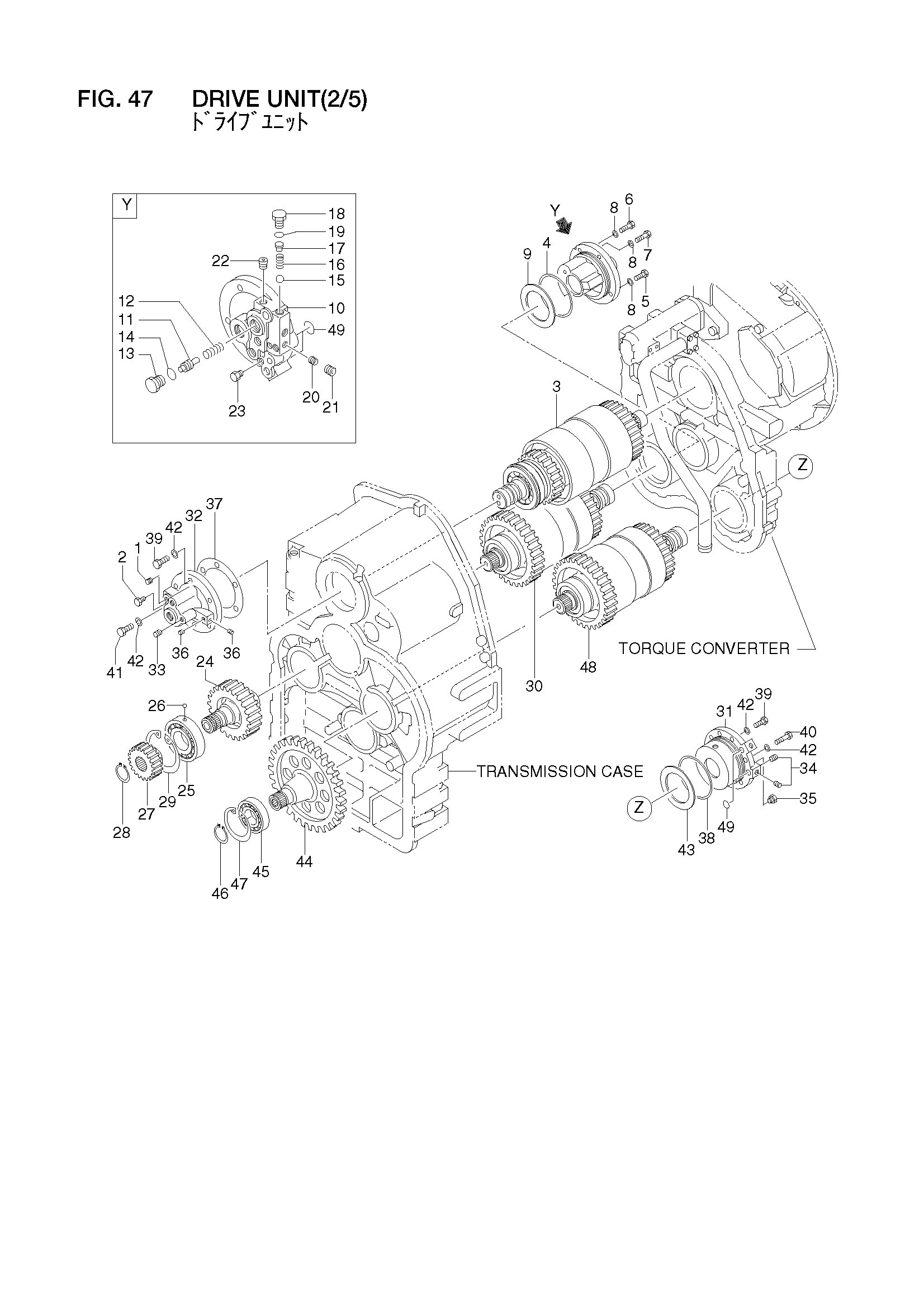

Заводская схема «Привод блок(2/5)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16792-50011 | Привод блок в сборе | 1 |
| 1 | 14813-82351 | Пробка | 4 |
| 2 | 24047-92101 | Пробка | 2 |
| 3 | NO PART NO. | Муфта (форвард и реверсе) | 1 |
| 4 | 03310-01350 | Уплотнительное кольцо | 1 |
| 5 | 01110-12035 | Болт | 3 |
| 6 | 01116-12050 | Болт | 1 |
| 7 | 01116-12070 | Болт | 1 |
| 8 | 02010-00012 | Шайба | 5 |
| 9 | 16762-52841 | Проставка | 1 |
| A2 | 16762-50272 | Колпачок в сборе | 1 |
| - | 16792-50341 | Колпачок в сборе | 1 |
| 10 | 16762-52632 | Колпачок, дистрибутор | 1 |
| 11 | 16762-52621 | Золотник | 1 |
| 12 | 16422-53551 | Пружина | 1 |
| 13 | 16382-52882 | Пробка | 1 |
| 14 | 03320-00260 | Уплотнительное кольцо | 1 |
| 15 | 03190-00020 | Шарик | 1 |
| 16 | 16762-52641 | Пружина | 1 |
| 17 | 16762-52651 | Адаптер | 1 |
| 18 | 16682-52121 | Пробка | 1 |
| 19 | 03300-00180 | Уплотнительное кольцо | 1 |
| 20 | 16662-52671 | Дроссель | 1 |
| - | 190A2-52991 | Дроссель | 1 |
| 21 | 14813-82341 | Пробка | 1 |
| 22 | 14813-52351 | Пробка | 9 |
| 23 | 24047-92101 | Пробка | 2 |
| 24 | 16772-52252 | Шестерня, нижний | 1 |
| 25 | 16762-53021 | Подшипник | 1 |
| 26 | 03190-00006 | Шарик | 1 |
| 27 | 16772-52472 | HUB, дисковый | 1 |
| 28 | 02100-00050 | Кольцо, стопорный | 1 |
| 29 | 14813-42971 | Кольцо, стопорный | 1 |
| 30 | NO PART NO. | Муфта(1ST и 2ND) | 1 |
| 31 | 16762-52342 | Колпачок, дистрибутор | 1 |
| 32 | 16762-52612 | Колпачок, дистрибутор | 1 |
| 33 | 14813-82341 | Пробка | 1 |
| 34 | 14813-82351 | Пробка | 8 |
| 35 | 24047-92101 | Пробка | 2 |
| 36 | 14813-82331 | Пробка | 2 |
| 37 | 16772-52841 | Прокладка | 1 |
| 38 | 03310-01350 | Уплотнительное кольцо | 1 |
| 39 | 01110-12035 | Болт | 9 |
| 40 | 01116-12050 | Болт | 1 |
| 41 | 01116-12070 | Болт | 1 |
| 42 | 02010-00012 | Шайба | 11 |
| 43 | 16762-52841 | Проставка | 1 |
| 44 | 16792-52161 | Шестерня | 1 |
| 45 | 16762-53031 | Подшипник | 1 |
| 46 | 02100-00050 | Кольцо, стопорный | 1 |
| 47 | 14813-42971 | Кольцо, стопорный | 1 |
| 48 | NO PART NO. | Муфта(3RD и 4TH) | 1 |
| 49 | 03300-00180 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
