Привод мост(передний)(1/2)(LX190-7) — HITACHI LX190-7

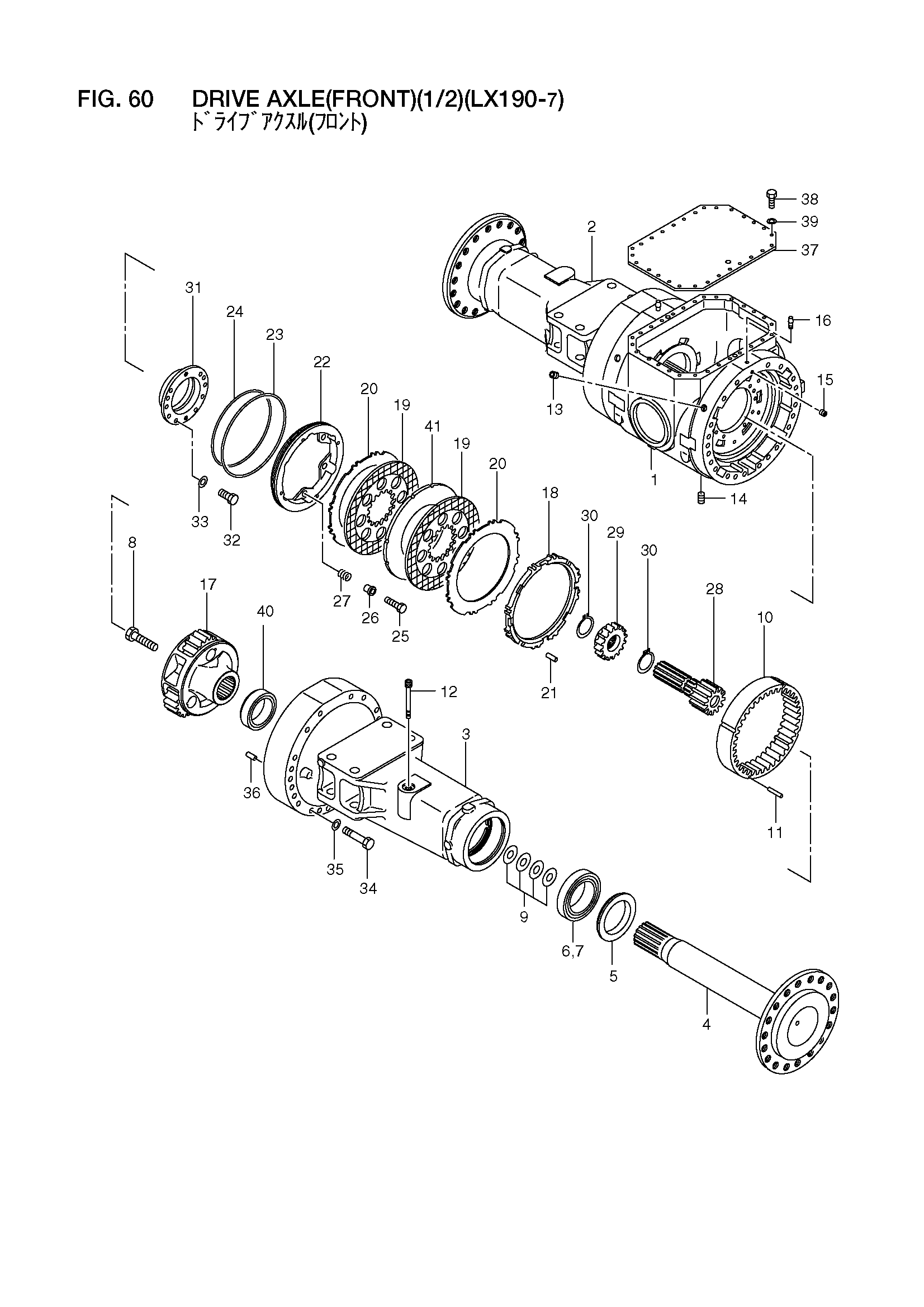

Заводская схема «Привод мост(передний)(1/2)(LX190-7)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A	16713-00001	Мост в сборе	1
1	16783-02522	Корпус, дифф	1
2	16783-02022	Трубка	1
3	16783-02032	Трубка	1
4	16783-02061	Вал	2
5	16703-02991	Уплотнение, масляный	2
6	03180-48393	Подшипник	2
7	03180-48320	Подшипник	2
8	16703-02122	Болт	2
9	16703-02151	Регулировочная шайба	0
-	16703-02161	Регулировочная шайба	0
-	16703-02171	Регулировочная шайба	0
-	16703-02181	Регулировочная шайба	0
10	16783-02311	Шестерня, кольцо	2
11	101T3-02241	Палец	8
12	16763-02201	Указатель, уровень	1
13	14813-82451	Пробка	2
14	14813-82491	Пробка	1
15	14813-82411	Пробка	4
16	26315-43371	Блеедер	2
17	16783-00212	Планет водило	2
18	16783-02381	Пластина, концевой	2
19	16783-02331	Дисковый, тормоз	4
20	16783-02341	Кольцо, тормоз	4
21	16783-02501	Палец	16
22	16783-02351	Поршень	2
23	16903-02383	D кольцо	2
24	16783-02371	D кольцо	2
25	16763-02371	Болт	12
26	16763-02381	Адаптер	12
27	16763-02391	Пружина	12
28	16783-02301	Шестерня и вал	2
29	16783-02491	HUB, дисковый	2
30	02100-00060	Кольцо, стопорный	4
31	16763-02191	Фиксатор, подшипник	2
32	01106-12035	Болт	20
33	26063-02111	Шайба	20
34	01106-16150	Болт	40
35	190A3-02051	Шайба	40
36	02212-16040	Палец	4
37	16793-02031	Крышка	1
38	01106-12030	Болт	28
39	26063-02111	Шайба	28
40	16763-02071	Подшипник	2
41	16783-02451	Кольцо, тормоз	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
