Электромагнитный клапан(APS)(OP) — HITACHI LX190-7

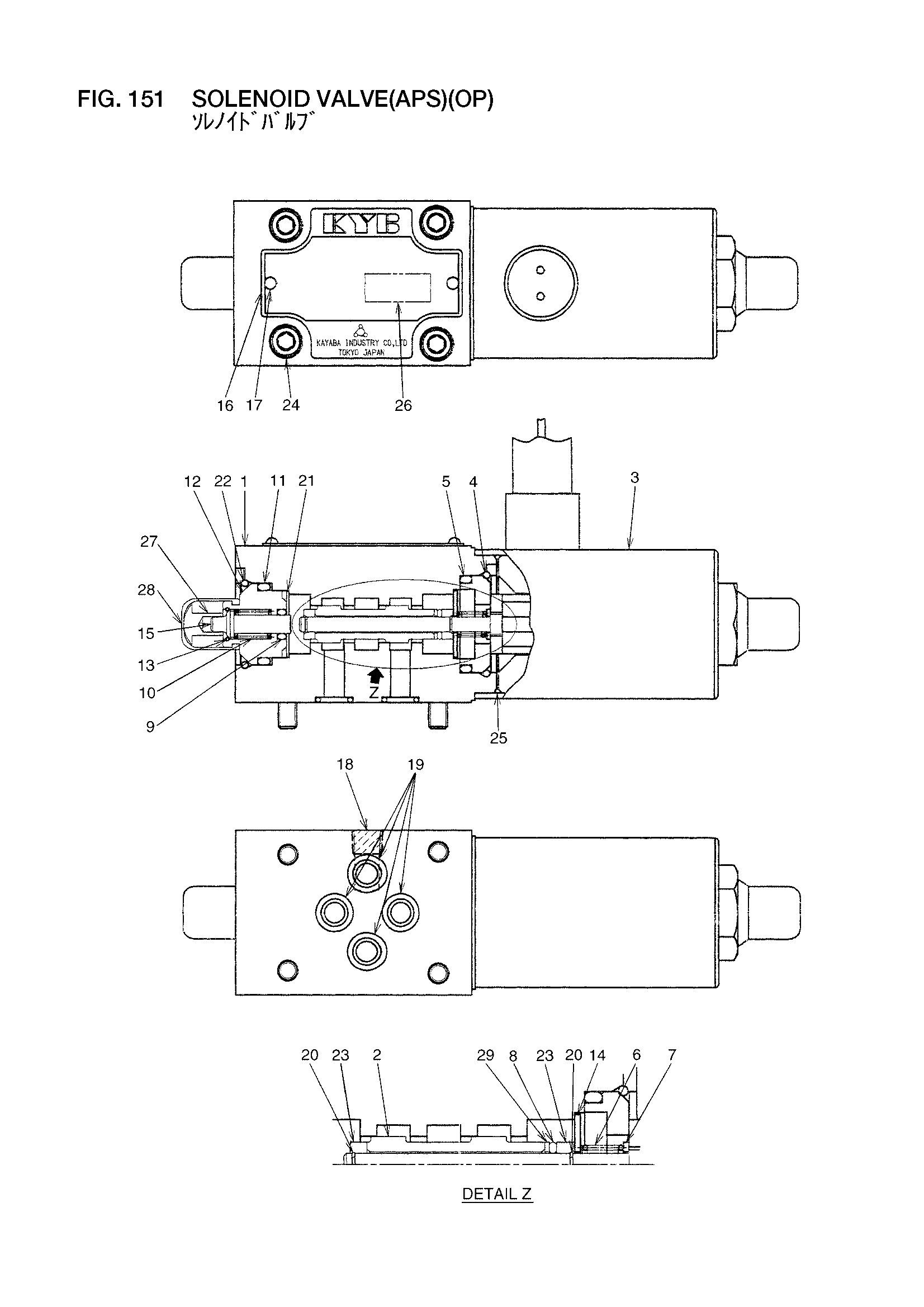

Заводская схема «Электромагнитный клапан(APS)(OP)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26837-37031 | Электромагнитный клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | 26837-37201 | Соленоид | 1 |
| 4 | 26837-37211 | Кольцо, стопорный | 1 |
| 5 | 26814-17021 | Уплотнительное кольцо | 1 |
| 6 | 26837-37221 | Пружина | 1 |
| 7 | 26837-37231 | Сиденье, пружина | 1 |
| 8 | 26837-37241 | Уплотнительное кольцо | 1 |
| 9 | 26837-37251 | Уплотнительное кольцо | 1 |
| 10 | 26837-37261 | Пружина | 1 |
| 11 | 26837-37531 | Уплотнительное кольцо | 1 |
| 12 | 26837-37271 | Фиксатор | 1 |
| 13 | 26837-37281 | Кольцо, стопорный | 1 |
| 14 | 26837-37291 | Сиденье, пружина | 1 |
| 15 | 26837-37301 | Пусхрод | 1 |
| 16 | NO PART NO. | Информационная табличка | 1 |
| 17 | NO PART NO. | Винт | 2 |
| 18 | 26837-37311 | Пробка | 1 |
| 19 | 26837-37321 | Уплотнительное кольцо | 4 |
| 20 | 26837-37331 | Кольцо, стопорный | 2 |
| 21 | 26837-37341 | Сиденье | 1 |
| 22 | 26837-37351 | Кольцо, стопорный | 1 |
| 23 | 26837-37361 | Фиксатор | 2 |
| 24 | 26837-37371 | Болт | 4 |
| 25 | 26837-37381 | Уплотнительное кольцо | 1 |
| 26 | NO PART NO. | Маркировка, сймбол | 1 |
| 27 | 26837-37391 | Проставка | 2 |
| 28 | 26837-37401 | Колпачок | 2 |
| 29 | 26837-37411 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
