Интер радиатор — HITACHI LX190-7

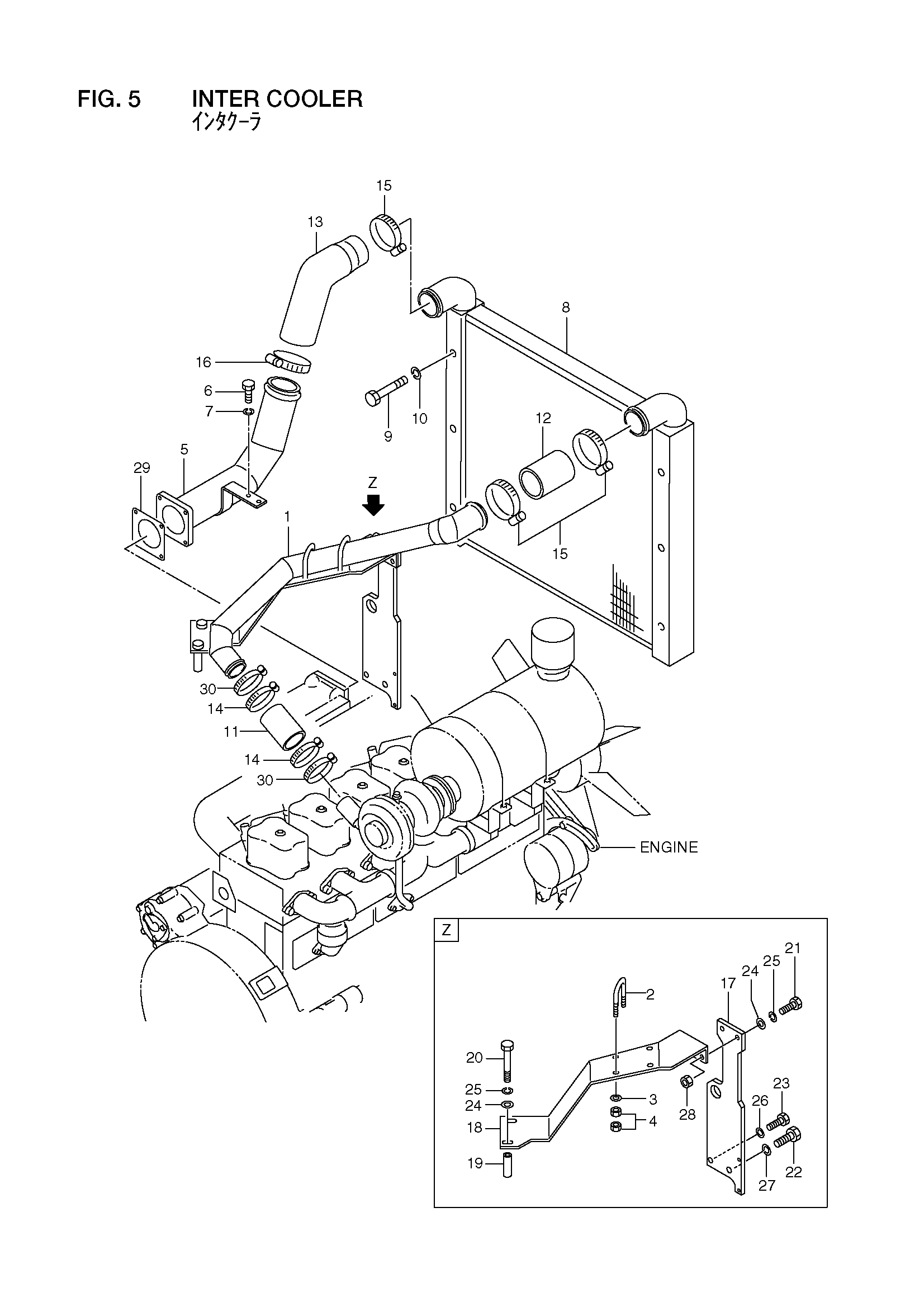

Заводская схема «Интер радиатор» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26792-30211 | Трубка | 1 |
| 2 | 26619-12261 | U болт | 2 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 01401-00010 | Гайка | 8 |
| 5 | 26792-30221 | Трубка | 1 |
| 6 | 01183-10020 | Болт с шайбой | 2 |
| 7 | 02000-00010 | Шайба | 2 |
| 8 | 26792-32271 | Радиатор, интер | 1 |
| 9 | 01110-10110 | Болт | 6 |
| 10 | 02010-00010 | Шайба | 6 |
| 11 | 26792-32451 | Шланг | 1 |
| 12 | 26832-32061 | Шланг | 1 |
| 13 | 26792-32371 | Шланг | 1 |
| 14 | 26607-63291 | Зажим | 2 |
| 15 | 26607-63301 | Зажим | 3 |
| 16 | 26607-63311 | Зажим | 1 |
| 17 | 26792-32551 | Пластина | 1 |
| 18 | 26792-32561 | Пластина | 1 |
| 19 | 26792-32401 | Втулка | 2 |
| 20 | 01116-10090 | Болт | 2 |
| 21 | 01116-10040 | Болт | 2 |
| 22 | 01116-18040 | Болт | 1 |
| 23 | 01116-12035 | Болт | 1 |
| 24 | 02000-00010 | Шайба | 4 |
| 25 | 02011-00010 | Шайба | 4 |
| 26 | 02011-00012 | Шайба | 1 |
| 27 | 02011-00018 | Шайба | 1 |
| 28 | 01401-10010 | Гайка | 2 |
| 29 | 26792-32571 | Прокладка | 1 |
| 30 | 26607-63291 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
