Каталог запчастей HITACHI
Кабина без комплект(роклс2)(2/2)(OP) — HITACHI LX190-7

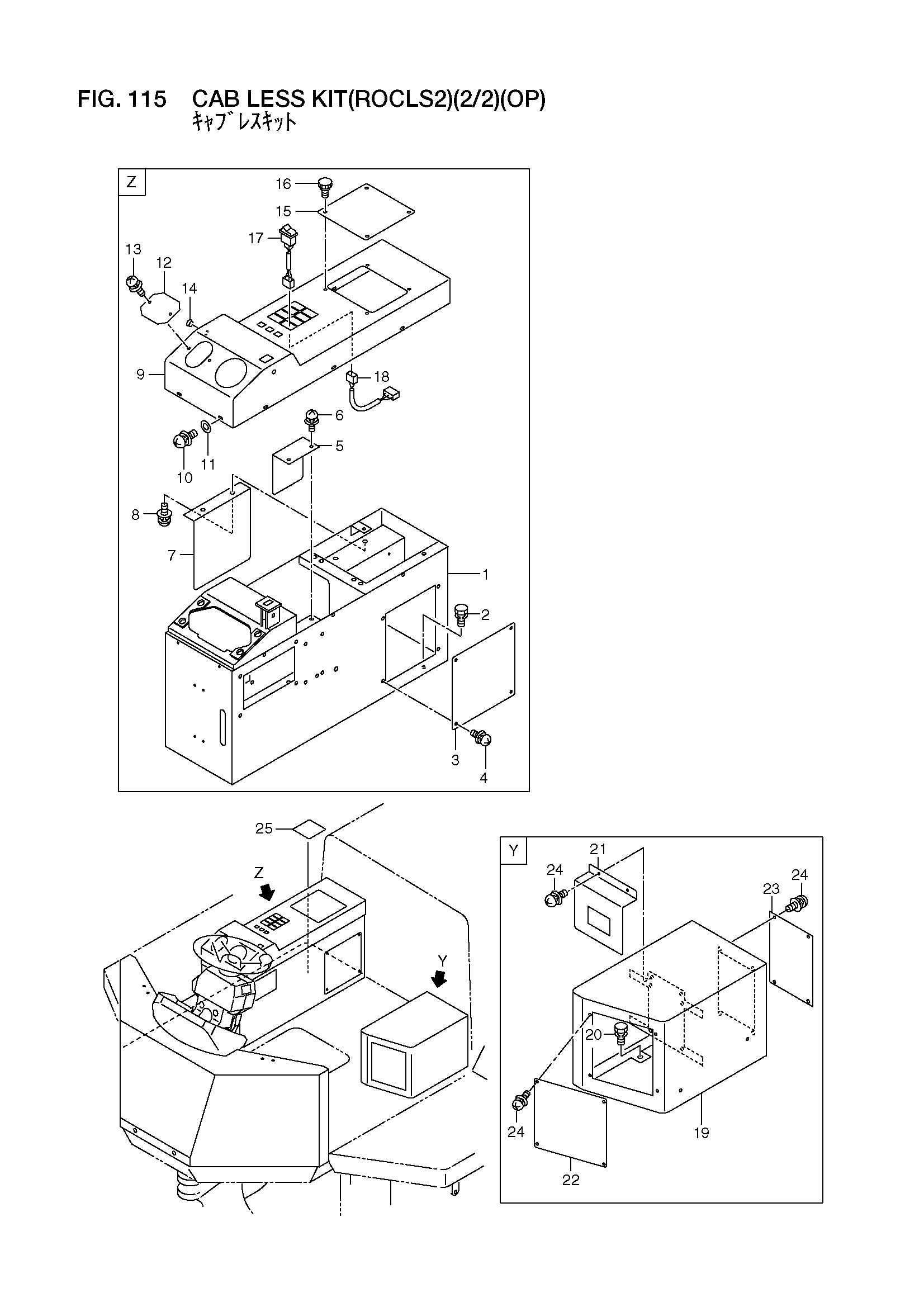

Заводская схема «Кабина без комплект(роклс2)(2/2)(OP)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-51071 | Короб, клапан управление | 1 |
| - | 56560-51072 | Короб, клапан управление | 1 |
| 2 | 01183-10020 | Болт с шайбой | 6 |
| 3 | 26566-72441 | Крышка | 2 |
| 4 | 01033-06016 | Винт и шайба | 8 |
| 5 | 56560-51261 | Крышка | 1 |
| 6 | 01033-06016 | Винт и шайба | 2 |
| 7 | 56790-53871 | Крышка | 1 |
| 8 | 01033-06016 | Винт и шайба | 2 |
| 9 | 56560-51201 | Крышка | 1 |
| - | 56560-51202 | Крышка | 1 |
| 10 | 01033-06016 | Винт | 10 |
| 11 | 02000-20006 | Шайба | 10 |
| 12 | 56550-52521 | Пластина | 1 |
| 13 | 01033-06012 | Винт и шайба | 2 |
| 14 | 58490-51721 | Уплотнительная втулка | 1 |
| 15 | 56560-51241 | Крышка | 1 |
| 16 | 26406-52421 | Ручка | 4 |
| 17 | 26562-42171 | Выключатель, воркинг фонарь | 1 |
| 18 | 56560-51331 | Провод жгут проводов | 1 |
| 19 | 56560-51131 | Короб | 1 |
| 20 | 01183-10020 | Болт с шайбой | 4 |
| 21 | 56560-51251 | Крышка | 1 |
| 22 | 26566-72441 | Крышка | 1 |
| 23 | 26567-42421 | Крышка | 1 |
| 24 | 01033-06016 | Винт и шайба | 10 |
| 25 | 26446-52041 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
