Дополнительный масляный радиатор(ACP)(LX230-7)(OP) — HITACHI LX190-7

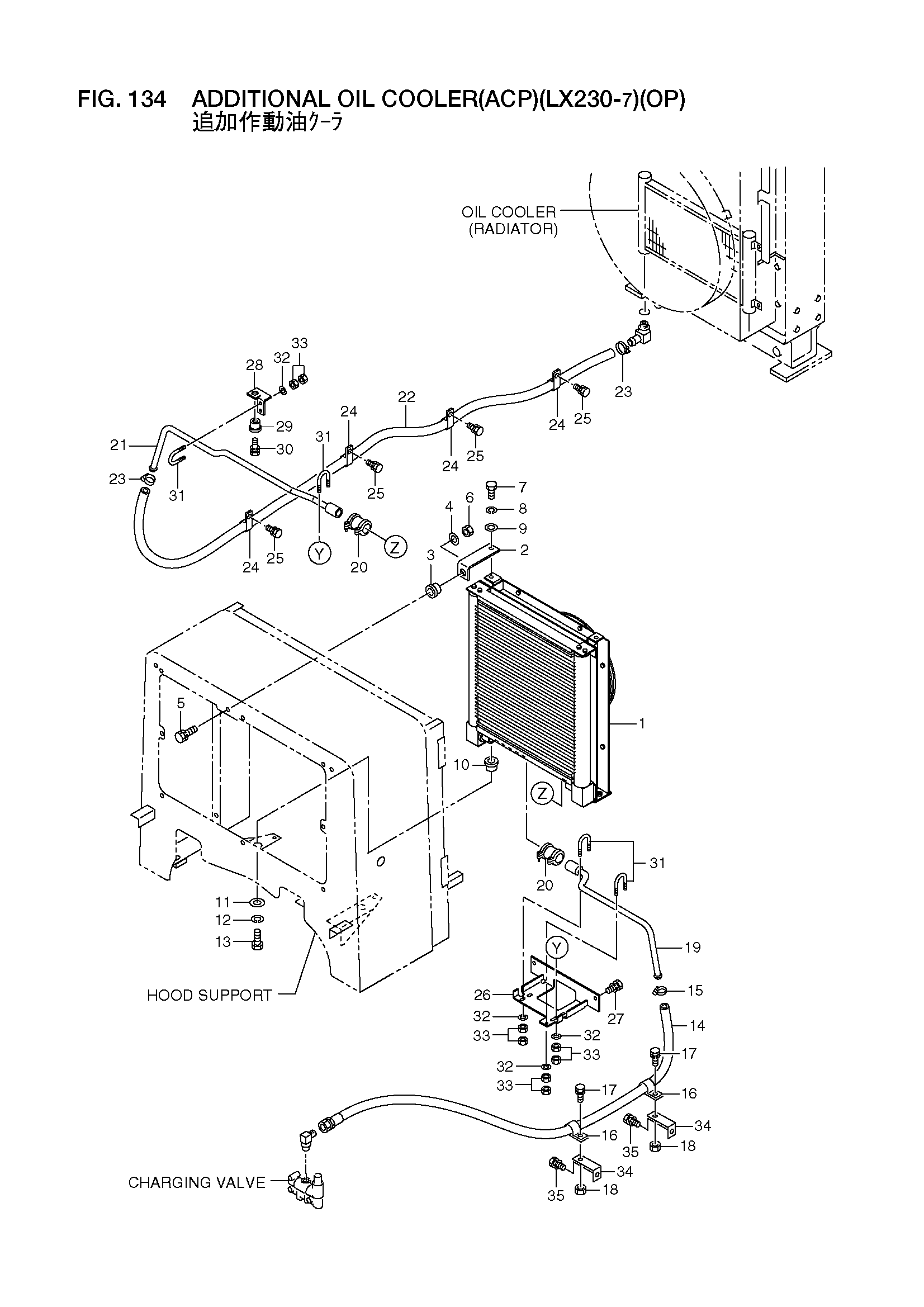

Заводская схема «Дополнительный масляный радиатор(ACP)(LX230-7)(OP)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26797-42081 | Масляный радиатор | 1 |
| 2 | 26797-42101 | Кронштейн | 2 |
| 3 | 26407-32001 | Резиновый, крепление | 2 |
| 4 | 26606-52721 | Шайба | 2 |
| 5 | 01183-10045 | Болт с шайбой | 2 |
| 6 | 01401-00010 | Гайка | 2 |
| 7 | 01110-12030 | Болт | 2 |
| 8 | 02010-00012 | Шайба | 2 |
| 9 | 02000-00012 | Шайба | 2 |
| 10 | 26312-12011 | Амортизатор | 2 |
| 11 | 26312-12021 | Шайба | 2 |
| 12 | 02010-00012 | Шайба | 2 |
| 13 | 01110-12060 | Болт | 2 |
| 14 | 56790-55101 | Шланг | 1 |
| 15 | 24067-62281 | Зажим | 1 |
| 16 | 26507-82031 | Зажим | 2 |
| 17 | 01183-10025 | Болт с шайбой | 2 |
| 18 | 01401-00010 | Гайка | 2 |
| 19 | 56790-55081 | Трубка | 1 |
| 20 | 26797-42091 | Соединение | 2 |
| 21 | 56790-55091 | Трубка | 1 |
| 22 | 56790-55111 | Шланг | 1 |
| 23 | 24067-62281 | Зажим | 2 |
| 24 | 26507-82031 | Зажим | 4 |
| 25 | 01183-10020 | Болт с шайбой | 4 |
| 26 | 56790-55181 | Кронштейн | 1 |
| 27 | 01183-08020 | Болт с шайбой | 2 |
| 28 | 26797-42231 | Кронштейн | 1 |
| 29 | 26407-32001 | Резиновый, крепление | 1 |
| 30 | 01183-10040 | Болт с шайбой | 1 |
| 31 | 29067-66511 | U болт | 4 |
| 32 | 02000-00008 | Шайба | 8 |
| 33 | 01400-00008 | Гайка | 16 |
| 34 | 26612-42081 | Кронштейн | 2 |
| 35 | 01183-10016 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
