Гидроцилиндр стрелы(LX230-7) — HITACHI LX190-7

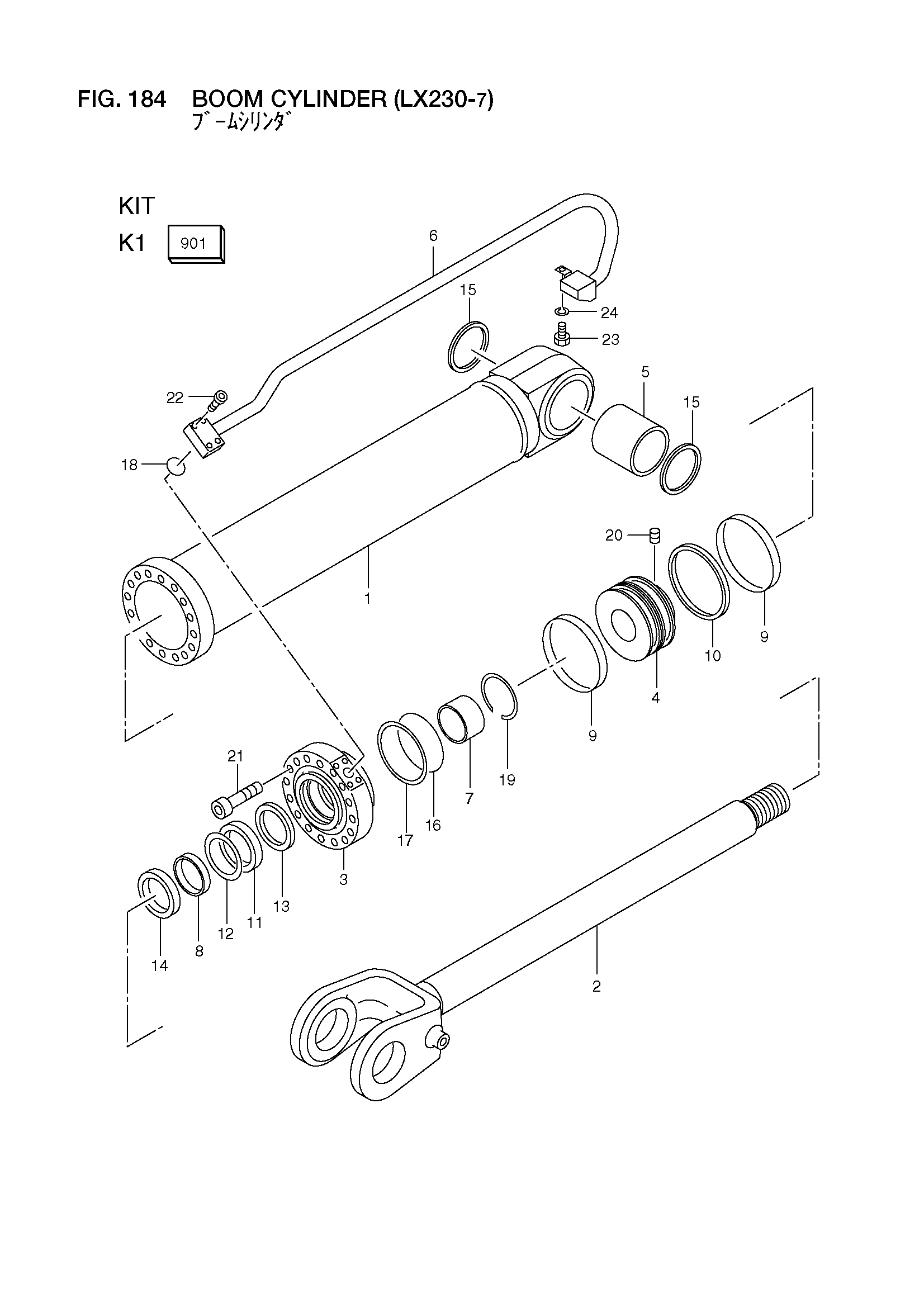

Заводская схема «Гидроцилиндр стрелы(LX230-7)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26798-40202 | Гидроцилиндр стрелы в сборе | 2 |
| 901 | 26798-47252 | Комплект, репаир | 2 |
| 1 | 26798-47002 | Гидроцилиндр | 2 |
| - | 26798-47003 | Гидроцилиндр | 2 |
| 2 | 26798-47011 | Шток, поршень | 2 |
| 3 | 26798-47022 | Крышка, шток | 2 |
| 4 | 26798-47032 | Поршень | 2 |
| 5 | 26798-47041 | Втулка | 2 |
| 6 | 26798-47051 | Трубка | 2 |
| 7 | 26798-47061 | DU втулка | 2 |
| 8 | 26798-47261 | Кольцо, веар | 2 |
| 9 | 26798-47271 | Кольцо, веар | 4 |
| 10 | 26798-47091 | Манжета, поршень | 2 |
| - | 26798-47281 | Манжета, поршень | 2 |
| 11 | 26798-47101 | Манжета, шток | 2 |
| 12 | 26798-47111 | Кольцо, задний UP | 2 |
| 13 | 26798-47121 | Кольцо, буффер | 2 |
| - | 26798-47291 | Кольцо, буффер | 2 |
| 14 | 26798-47131 | Уплотнение, пыль | 2 |
| 15 | 26798-47141 | Уплотнение, пыль | 4 |
| 16 | 03350-01600 | Уплотнительное кольцо | 2 |
| 17 | 26798-47151 | Кольцо, задний UP | 2 |
| 18 | 03350-00300 | Уплотнительное кольцо | 2 |
| 19 | 26798-47161 | Кирклип | 2 |
| 20 | 26798-47171 | Винт | 2 |
| 21 | 26798-47181 | Болт | 32 |
| 22 | 26798-47191 | Болт | 8 |
| 23 | 26798-47201 | Болт | 2 |
| 24 | 26798-47211 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
